ADF
Высокопроизводительные плоские свёрла

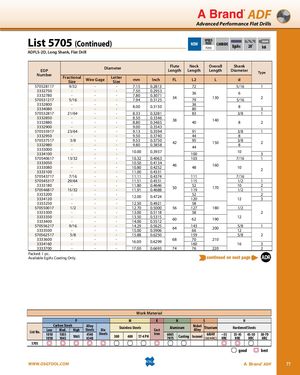

Список 5705 (продолжение) NEW
SPEED FEED P293 CARBIDE EgiAs 20˚
ADFLS-2D, с удлинённым хвостовиком, плоское сверло
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Длина шейки L2 | Общая длина L | Диаметр хвостовика d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|
| 570528117 | 9/32 | - | - | 7.15 | 0.2813 | - | 72 | - | 5/16 | 1 |
| 3332750 | - | - | - | 7.50 | 0.2953 | 34 | 36 | 130 | 6 | 2 |
| 3332780 | - | - | - | 7.80 | 0.3071 | 36 | 8 | |||
| 570531217 | 5/16 | - | - | 7.94 | 0.3125 | 79 | 5/16 | 1 | ||
| 3332800 | - | - | - | 8.00 | 0.3150 | 38 | 36 | 140 | 8 | 2 |
| 3334080 | - | - | - | - | - | 80 | 3 | |||
| 570532817 | 21/64 | - | - | 8.33 | 0.3281 | 38 | 83 | 140 | 3/8 | 1 |
| 3332850 | - | - | - | 8.50 | 0.3346 | 38 | - | 140 | 8 | 2 |
| 3332880 | - | - | - | 8.80 | 0.3465 | 40 | ||||
| 3332900 | - | - | - | 9.00 | 0.3543 | - | 1 | |||
| 570535917 | 23/64 | - | - | 9.13 | 0.3594 | - | 91 | - | 3/8 | 1 |
| 3332950 | - | - | - | 9.50 | 0.3740 | 42 | 44 | 150 | 8 | 2 |
| 570537517 | 3/8 | - | - | 9.53 | 0.3750 | 95 | 3/8 | |||
| 3332980 | - | - | - | 9.80 | 0.3858 | 44 | 8 | |||
| 3333000 | - | - | - | 10.00 | 0.3937 | - | - | - | 10 | - |
| 3334100 | - | - | - | - | - | 100 | 3 | |||
| 570540617 | 13/32 | - | - | 10.32 | 0.4063 | - | 103 | - | 7/16 | 1 |
| 3333050 | - | - | - | 10.50 | 0.4134 | 46 | 48 | 160 | 10 | 2 |
| 3333080 | - | - | - | 10.80 | 0.4252 | - | 10 | |||
| 3333100 | - | - | - | 11.00 | 0.4331 | - | - | - | - | - |
| 570543717 | 7/16 | - | - | 11.11 | 0.4374 | |||||
| 570545317 | 29/64 | - | - | 11.51 | 0.4531 | |||||
| 3333180 | - | - | - | 11.80 | 0.4646 | 50 | 52 | 170 | 10 | 2 |
| 570546817 | 15/32 | - | - | 11.91 | 0.4688 | - | 119 | - | 1/2 | 1 |
| 3333200 | - | - | - | 12.00 | 0.4724 | - | 52 | - | 12 | 2 |
| 3334120 | - | - | - | - | - | 120 | 3 | |||
| 3333250 | - | - | - | 12.50 | 0.4921 | 56 | 58 | 180 | 1/2 | - |
| 570550017 | 1/2 | - | - | 12.70 | 0.5000 | 127 | ||||
| 3333300 | - | - | - | 13.00 | 0.5118 | 58 | ||||
| 3333350 | - | - | - | 13.50 | 0.5315 | 60 | 62 | 190 | 12 | 2 |
| 3333400 | - | - | - | 14.00 | 0.5512 | 62 | ||||
| 570556217 | 9/16 | - | - | 14.29 | 0.5625 | 64 | 143 | 200 | 5/8 | 1 |
| 3333500 | - | - | - | 15.00 | 0.5906 | 64 | 66 | 200 | 12 | - |
| 570562517 | 5/8 | - | - | 15.88 | 0.6250 | 68 | 159 | 210 | 5/8 | 2 |
| 3333600 | - | - | - | 16.00 | 0.6299 | 68 | 70 | 210 | 16 | - |
| 3334160 | - | - | - | - | - | - | 160 | - | 16 | 3 |
| 3333700 | - | - | - | 17.00 | 0.6693 | 74 | 76 | 220 | - | 2 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
Обрабатываемый материал
| Список No. | P — Углеродистые стали (низк./сред./выс.) | P — Легированные стали | M — Нержавеющие стали | K — Чугун | N — Алюминий | S — Никель/титановые сплавы | H — Закалённые стали |
|---|---|---|---|---|---|---|---|
| 5705 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Литьё, 6061, 7075 | Casting Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC — хорошо, 45-50 HRC, 50-70 HRC — отлично |
