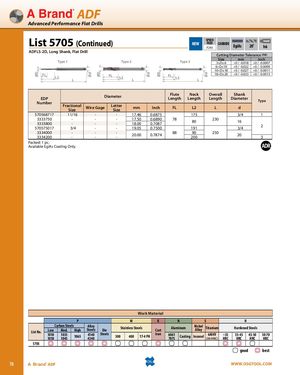

Общий каталог OSG 2018 - 2019 - страница 78
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADF
Высокопроизводительные плоские свёрла
Список 5705 (продолжение) NEW
SPEED FEED P293 CARBIDE EgiAs 20˚
ADFLS-2D, с удлинённым хвостовиком, плоское сверло
Тип 1, Тип 2, Тип 3
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 3≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Длина шейки L2 | Общая длина L | Диаметр хвостовика d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|
| 570568717 | 11/16 | - | - | 17.46 | 0.6875 | - | 175 | - | 3/4 | 1 |
| 3333750 | - | - | - | 17.50 | 0.6890 | 78 | 80 | 230 | 16 | 2 |
| 3333800 | - | - | - | 18.00 | 0.7087 | - | - | - | ||
| 570575017 | 3/4 | - | - | 19.05 | 0.7500 | - | 191 | - | 3/4 | - |
| 3334000 | - | - | - | 20.00 | 0.7874 | 88 | 90 | 250 | 20 | - |
| 3334200 | - | - | - | - | - | - | 200 | - | - | 3 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
Обрабатываемый материал
| Список No. | P — Углеродистые стали (низк./сред./выс.) | P — Легированные стали | M — Нержавеющие стали | K — Чугун | N — Алюминий | S — Никель/титановые сплавы | H — Закалённые стали |
|---|---|---|---|---|---|---|---|
| 5705 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Литьё, 6061, 7075 | Casting Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC — хорошо, 45-50 HRC, 50-70 HRC — отлично |
