Общий каталог OSG русский
Общий каталог Somta
ADF
Высокопроизводительные плоские свёрла

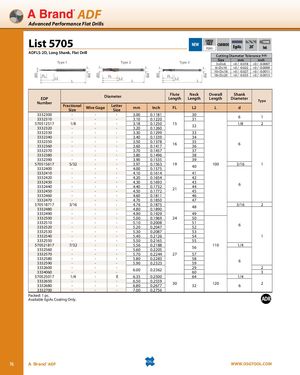

Список 5705 NEW
SPEED FEED P293 CARBIDE EgiAs 20˚
ADFLS-2D, с удлинённым хвостовиком, плоское сверло
Тип 1, Тип 2, Тип 3
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 3≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Длина шейки L2 | Общая длина L | Диаметр хвостовика d | Тип |
|---|---|---|---|---|---|---|---|---|---|---|
| 3332300 | - | - | - | 3.00 | 0.1181 | 15 | 30 | 100 | 6 | 1 |
| 3332310 | - | - | - | 3.10 | 0.1220 | 31 | 1/8 | |||
| 570512517 | 1/8 | - | - | 3.18 | 0.1250 | 32 | 2 | |||
| 3332320 | - | - | - | 3.20 | 0.1260 | 16 | 6 | 1 | ||
| 3332330 | - | - | - | 3.30 | 0.1299 | |||||
| 3332340 | - | - | - | 3.40 | 0.1339 | |||||
| 3332350 | - | - | - | 3.50 | 0.1378 | |||||
| 3332360 | - | - | - | 3.60 | 0.1417 | |||||
| 3332370 | - | - | - | 3.70 | 0.1457 | |||||
| 3332380 | - | - | - | 3.80 | 0.1496 | |||||
| 3332390 | - | - | - | 3.90 | 0.1535 | |||||
| 570515617 | 5/32 | - | - | 3.97 | 0.1563 | 19 | 40 | 3/16 | 1 | |
| 3332400 | - | - | - | 4.00 | 0.1575 | 6 | 1 | |||
| 3332410 | - | - | - | 4.10 | 0.1614 | 100 | ||||
| 3332420 | - | - | - | 4.20 | 0.1654 | |||||
| 3332430 | - | - | - | 4.30 | 0.1693 | |||||
| 3332440 | - | - | - | 4.40 | 0.1732 | 21 | ||||
| 3332450 | - | - | - | 4.50 | 0.1772 | |||||
| 3332460 | - | - | - | 4.60 | 0.1811 | |||||
| 3332470 | - | - | - | 4.70 | 0.1850 | |||||
| 570518717 | 3/16 | - | - | 4.76 | 0.1875 | 48 | 3/16 | 2 | ||
| 3332480 | - | - | - | 4.80 | 0.1890 | 24 | 49 | 6 | 1 | |
| 3332490 | - | - | - | 4.90 | 0.1929 | 50 | ||||
| 3332500 | - | - | - | 5.00 | 0.1969 | 51 | ||||
| 3332510 | - | - | - | 5.10 | 0.2008 | 52 | ||||
| 3332520 | - | - | - | 5.20 | 0.2047 | 53 | ||||
| 3332530 | - | - | - | 5.30 | 0.2087 | 54 | ||||
| 3332540 | - | - | - | 5.40 | 0.2126 | 55 | ||||
| 3332550 | - | - | - | 5.50 | 0.2165 | 27 | 56 | 110 | 1/4 | 2 |
| 570521817 | 7/32 | - | - | 5.56 | 0.2188 | 27 | 57 | 6 | 1 | |
| 3332560 | - | - | - | 5.60 | 0.2205 | 58 | ||||
| 3332570 | - | - | - | 5.70 | 0.2244 | |||||
| 3332580 | - | - | - | 5.80 | 0.2283 | |||||
| 3332590 | - | - | - | 5.90 | 0.2323 | |||||
| 3332600 | - | - | - | 6.00 | 0.2362 | 29 | 2 | |||
| 3334060 | - | - | - | - | - | 60 | 3 | |||
| 570525017 | 1/4 | - | E | 6.35 | 0.2500 | 30 | 64 | 120 | 1/4 | 2 |
| 3332650 | - | - | - | 6.50 | 0.2559 | 32 | 6 | |||
| 3332680 | - | - | - | 6.80 | 0.2677 | - | - | - | 6 | - |
| 3332700 | - | - | - | 7.00 | 0.2756 |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
