NEXUS
Быстрорежущая сталь с ванадием и фирменное нанотехнологическое покрытие WD1

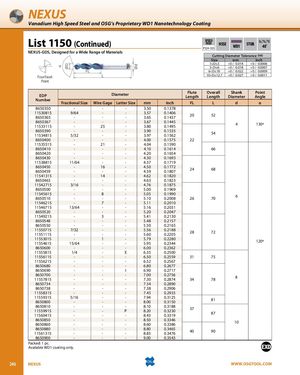

Список 1150 (Продолжение)
NEXUS-GDS для обработки широкого диапазона материалов
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 1 ≤ D ≤ 3 | +0 / —0.014 | +0 / —0.0006 |
| 3 < D ≤ 6 | +0 / —0.018 | +0 / —0.0007 |
| 6 < D ≤ 10 | +0 / —0.022 | +0 / —0.0009 |
| 10 < D ≤ 12.7 | +0 / —0.027 | +0 / —0.0011 |
| Артикул | Диаметр | Длина канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (α) | |||
|---|---|---|---|---|---|---|---|---|
| Дробный размер | Проволочный размер | Буквенный размер | мм / дюйм | |||||
| 8650350 | — | — | — | 3.50 / 0.1378 | 20 | 52 | 130° | 4 |
| 11530815 | 9/64 | — | — | 3.57 / 0.1406 | 20 | 52 | — | |
| 8650365 | — | — | — | 3.65 / 0.1437 | 20 | 52 | — | |
| 8650367 | — | — | — | 3.67 / 0.1445 | 20 | 52 | — | |
| 11533115 | — | 25 | — | 3.80 / 0.1495 | 20 | 52 | — | |
| 8650390 | — | — | — | 3.90 / 0.1535 | 20 | 54 | — | |
| 11534815 | 5/32 | — | — | 3.97 / 0.1562 | 20 | 54 | — | |
| 8650400 | — | — | — | 4.00 / 0.1575 | 22 | 66 | — | |
| 11535515 | — | 21 | — | 4.04 / 0.1590 | 22 | 66 | — | |
| 8650410 | — | — | — | 4.10 / 0.1614 | 22 | 66 | — | |
| 8650420 | — | — | — | 4.20 / 0.1654 | 22 | 66 | — | |
| 8650430 | — | — | — | 4.30 / 0.1693 | 24 | 68 | — | |
| 11538815 | 11/64 | — | — | 4.37 / 0.1719 | 24 | 68 | — | |
| 8650450 | — | 16 | — | 4.50 / 0.1772 | 24 | 68 | — | |
| 8650459 | — | — | — | 4.59 / 0.1807 | 24 | 68 | — | |
| 11541315 | — | 14 | — | 4.62 / 0.1820 | 24 | 68 | — | |
| 8650463 | — | — | — | 4.63 / 0.1823 | 24 | 68 | — | |
| 11542715 | 3/16 | — | — | 4.76 / 0.1875 | 26 | 70 | 6 | |
| 8650500 | — | — | — | 5.00 / 0.1969 | 26 | 70 | — | |
| 11545615 | — | 8 | — | 5.05 / 0.1990 | 26 | 70 | — | |
| 8650510 | — | — | — | 5.10 / 0.2008 | 26 | 70 | — | |
| 11546215 | — | 7 | — | 5.11 / 0.2010 | 26 | 70 | — | |
| 11546715 | 13/64 | — | — | 5.16 / 0.2031 | 26 | 70 | — | |
| 8650520 | — | — | — | 5.20 / 0.2047 | 28 | 72 | — | |
| 11549215 | — | 3 | — | 5.41 / 0.2130 | 28 | 72 | — | |
| 8650548 | — | — | — | 5.48 / 0.2157 | 28 | 72 | — | |
| 8650550 | — | — | — | 5.50 / 0.2165 | 28 | 72 | — | |
| 11550715 | 7/32 | — | — | 5.56 / 0.2188 | 28 | 72 | — | |
| 11551115 | — | — | — | 5.60 / 0.2205 | 31 | 75 | — | |
| 11553015 | — | 1 | — | 5.79 / 0.2280 | 31 | 75 | — | |
| 11554615 | 15/64 | — | — | 5.95 / 0.2344 | 31 | 75 | — | |
| 8650600 | — | — | — | 6.00 / 0.2362 | 31 | 75 | 120° | |
| 11555815 | 1/4 | — | E | 6.35 / 0.2500 | 31 | 75 | — | |
| 11556115 | — | — | — | 6.50 / 0.2559 | 31 | 75 | — | |
| 11556215 | — | — | — | 6.52 / 0.2567 | 34 | 78 | 8 | |
| 8650680 | — | — | — | 6.80 / 0.2677 | 34 | 78 | — | |
| 8650690 | — | — | I | 6.90 / 0.2717 | 34 | 78 | — | |
| 8650700 | — | — | — | 7.00 / 0.2756 | 34 | 78 | — | |
| 11557815 | — | — | — | 7.30 / 0.2874 | 34 | 78 | — | |
| 8650734 | — | — | — | 7.34 / 0.2890 | 37 | 81 | — | |
| 8650738 | — | — | — | 7.38 / 0.2906 | 37 | 81 | — | |
| 11558315 | — | — | — | 7.45 / 0.2933 | 37 | 81 | — | |
| 11559315 | 5/16 | — | — | 7.94 / 0.3125 | 40 | 90 | 10 | |
| 8650800 | — | — | — | 8.00 / 0.3150 | 40 | 90 | — | |
| 8650810 | — | — | — | 8.10 / 0.3188 | 40 | 90 | — | |
| 11559915 | — | — | P | 8.20 / 0.3230 | 40 | 90 | — | |
| 11560415 | — | — | — | 8.43 / 0.3319 | 40 | 90 | — | |
| 8650850 | — | — | — | 8.50 / 0.3346 | 40 | 90 | — | |
| 8650860 | — | — | — | 8.60 / 0.3386 | 40 | 90 | — | |
| 8650880 | — | — | — | 8.80 / 0.3465 | 40 | 90 | — | |
| 11561315 | — | — | — | 8.83 / 0.3476 | 43 | 100 | — | |
| 8650900 | — | — | — | 9.00 / 0.3543 | 43 | 100 | — | |
Упакована: 1 шт.
Доступна только с покрытием WD1.
