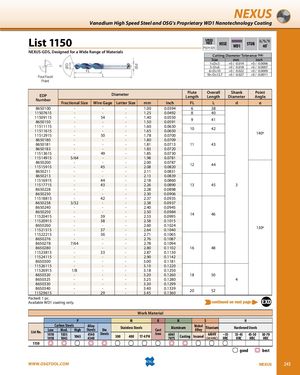

Общий каталог OSG 2018 - 2019 - страница 245
Навигация
Общий каталог OSG русский
Общий каталог Somta
NEXUS
Быстрорежущая сталь с ванадием и фирменное нанотехнологическое покрытие WD1
Список 1150
NEXUS-GDS для обработки широкого диапазона материалов
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 1 ≤ D ≤ 3 | +0 / —0.014 | +0 / —0.0006 |
| 3 < D ≤ 6 | +0 / —0.018 | +0 / —0.0007 |
| 6 < D ≤ 10 | +0 / —0.022 | +0 / —0.0009 |
| 10 < D ≤ 12.7 | +0 / —0.027 | +0 / —0.0011 |
| Артикул | Диаметр | Длина канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (α) | |||
|---|---|---|---|---|---|---|---|---|
| Дробный размер | Проволочный размер | Буквенный размер | мм / дюйм | |||||
| 8650100 | — | — | — | 1.00 / 0.0394 | 6 | 38 | 140° | — |
| 11507615 | — | — | — | 1.25 / 0.0492 | 8 | 40 | — | |
| 11509115 | — | 54 | — | 1.40 / 0.0550 | 9 | 41 | — | |
| 8650150 | — | — | — | 1.50 / 0.0591 | 10 | 42 | — | |
| 11511115 | — | — | — | 1.60 / 0.0630 | — | |||
| 11511615 | — | — | — | 1.65 / 0.0650 | 10 | 42 | — | |
| 11512915 | — | 50 | — | 1.78 / 0.0700 | 11 | 43 | — | |
| 8650180 | — | — | — | 1.80 / 0.0709 | 11 | 43 | — | |
| 8650181 | — | — | — | 1.81 / 0.0713 | — | |||
| 8650183 | — | — | — | 1.83 / 0.0720 | — | |||
| 11513615 | — | 49 | — | 1.85 / 0.0730 | — | |||
| 11514915 | 5/64 | — | — | 1.98 / 0.0781 | 12 | 44 | 130° | 3 |
| 8650200 | — | — | — | 2.00 / 0.0787 | 12 | 44 | — | |
| 11515915 | — | 45 | — | 2.08 / 0.0820 | — | |||
| 8650211 | — | — | — | 2.11 / 0.0831 | — | |||
| 8650213 | — | — | — | 2.13 / 0.0839 | — | |||
| 11516915 | — | 44 | — | 2.18 / 0.0860 | 13 | 45 | 3 | |
| 11517715 | — | 43 | — | 2.26 / 0.0890 | 13 | 45 | — | |
| 8650228 | — | — | — | 2.28 / 0.0898 | 14 | 46 | — | |
| 8650230 | — | — | — | 2.30 / 0.0906 | 14 | 46 | — | |
| 11518815 | — | 42 | — | 2.37 / 0.0935 | 14 | 46 | — | |
| 8650238 | 3/32 | — | — | 2.38 / 0.0937 | 14 | 46 | — | |
| 8650240 | — | — | — | 2.40 / 0.0945 | 14 | 46 | — | |
| 8650250 | — | — | — | 2.50 / 0.0984 | 14 | 46 | — | |
| 11520415 | — | 39 | — | 2.53 / 0.0995 | 14 | 46 | — | |
| 11520915 | — | 38 | — | 2.58 / 0.1015 | 14 | 46 | — | |
| 8650260 | — | — | — | 2.60 / 0.1024 | 16 | 48 | — | |
| 11521515 | — | 37 | — | 2.64 / 0.1040 | 16 | 48 | — | |
| 11522215 | — | 36 | — | 2.71 / 0.1065 | 16 | 48 | — | |
| 8650276 | — | — | — | 2.76 / 0.1087 | 16 | 48 | — | |
| 8650278 | 7/64 | — | — | 2.78 / 0.1094 | 16 | 48 | — | |
| 8650280 | — | — | — | 2.80 / 0.1102 | 16 | 48 | — | |
| 11523815 | — | 33 | — | 2.87 / 0.1130 | 18 | 50 | 4 | |
| 11524115 | — | — | — | 2.90 / 0.1142 | 18 | 50 | — | |
| 8650300 | — | — | — | 3.00 / 0.1181 | 18 | 50 | — | |
| 11526115 | — | — | — | 3.10 / 0.1220 | 20 | 52 | — | |
| 11526915 | 1/8 | — | — | 3.18 / 0.1250 | 20 | 52 | — | |
| 8650320 | — | — | — | 3.20 / 0.1260 | 20 | 52 | — | |
| 8650325 | — | — | — | 3.25 / 0.1280 | 20 | 52 | — | |
| 8650330 | — | — | — | 3.30 / 0.1299 | 20 | 52 | — | |
| 8650340 | — | — | — | 3.40 / 0.1339 | 20 | 52 | — | |
| 11529615 | — | 29 | — | 3.45 / 0.1360 | 20 | 52 | — | |
Упакована: 1 шт.
Доступна только с покрытием WD1.
Обрабатываемый материал
| Категория | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Алюминий, чугун | S — Никелевые сплавы, титан | H — Закаленные стали |
|---|---|---|---|---|---|---|
| Список 1150 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | 6061, 7075, литой чугун | Inconel, 6Al4V (30 HRC) | ~35 HRC, 35–45 HRC, 45–50 HRC, 50–70 HRC |
| хорошо лучше | ||||||
