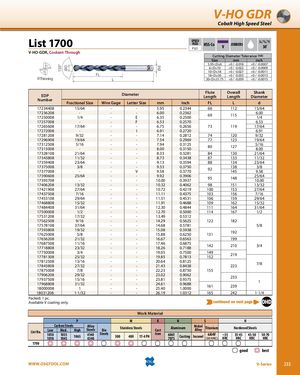

Общий каталог OSG 2018 - 2019 - страница 233
Навигация
Общий каталог OSG русский
Общий каталог Somta
V-HO GDR
Быстрорежущая сталь с кобальтом
List 1700
V-HO-GDR, Охлаждение через канал
Допуск на диаметр резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 5.95<D≤6 | +0 / -0.018 | +0 / -0.0007 |
| 6<D≤10 | +0 / -0.022 | +0 / -0.0009 |
| 10<D≤18 | +0 / -0.027 | +0 / -0.0011 |
| 18<D≤30 | +0 / -0.033 | +0 / -0.0013 |
| 30<D≤31.75 | +0 / -0.039 | +0 / -0.0015 |
| Номер EDP | Дробный размер | Калибр проволоки | Обозначение буквой | Диаметр (мм) | Диаметр (дюйм) | Длина канавки | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|---|---|---|
| 17234408 | 15/64 | - | - | 5.95 | 0.2344 | 66 | 112 | 15/64 |
| 17236208 | - | - | - | 6.00 | 0.2362 | 69 | 115 | 6.00 |
| 17250008 | 1/4 | - | E | 6.35 | 0.2500 | 1/4 | ||
| 17257008 | - | - | F | 6.53 | 0.2570 | 6.53 | ||
| 17265608 | 17/64 | - | - | 6.75 | 0.2656 | 73 | 119 | 17/64 |
| 17272008 | - | - | I | 6.91 | 0.2720 | 6.91 | ||
| 17281208 | 9/32 | - | - | 7.14 | 0.2812 | 74 | 120 | 9/32 |
| 17296908 | 19/64 | - | - | 7.54 | 0.2969 | 77 | 123 | 19/64 |
| 17312508 | 5/16 | - | - | 7.94 | 0.3125 | 80 | 127 | 5/16 |
| 17315008 | - | - | - | 8.00 | 0.3150 | 8.00 | ||
| 17328108 | 21/64 | - | - | 8.33 | 0.3281 | 84 | 130 | 21/64 |
| 17343808 | 11/32 | - | - | 8.73 | 0.3438 | 87 | 133 | 11/32 |
| 17359408 | 23/64 | - | - | 9.13 | 0.3594 | 88 | 134 | 23/64 |
| 17375008 | 3/8 | - | - | 9.53 | 0.3750 | 92 | 138 | 3/8 |
| 17377008 | - | - | V | 9.58 | 0.3770 | 145 | 9.58 | |
| 17390608 | 25/64 | - | - | 9.92 | 0.3906 | 95 | 148 | 25/64 |
| 17393708 | - | - | - | 10.00 | 0.3937 | 10.00 | ||
| 17406208 | 13/32 | - | - | 10.32 | 0.4062 | 98 | 151 | 13/32 |
| 17421908 | 27/64 | - | - | 10.72 | 0.4219 | 100 | 153 | 27/64 |
| 17437508 | 7/16 | - | - | 11.11 | 0.4375 | 103 | 156 | 7/16 |
| 17453108 | 29/64 | - | - | 11.51 | 0.4531 | 106 | 159 | 29/64 |
| 17468808 | 15/32 | - | - | 11.91 | 0.4688 | 109 | 162 | 15/32 |
| 17484408 | 31/64 | - | - | 12.30 | 0.4844 | 111 | 164 | 31/64 |
| 17500008 | 1/2 | - | - | 12.70 | 0.5000 | 114 | 167 | 1/2 |
| 17531208 | 17/32 | - | - | 13.49 | 0.5312 | |||
| 17562508 | 9/16 | - | - | 14.29 | 0.5625 | 122 | 182 | |
| 17578108 | 37/64 | - | - | 14.68 | 0.5781 | 5/8 | ||
| 17593808 | 19/32 | - | - | 15.08 | 0.5938 | 192 | ||
| 17625008 | 5/8 | - | - | 15.88 | 0.6250 | 131 | ||
| 17656208 | 21/32 | - | - | 16.67 | 0.6563 | 199 | ||
| 17687508 | 11/16 | - | - | 17.46 | 0.6875 | 142 | 210 | 3/4 |
| 17718808 | 23/32 | - | - | 18.26 | 0.7188 | |||
| 17750008 | 3/4 | - | - | 19.05 | 0.7500 | 149 | 219 | |
| 17781308 | 25/32 | - | - | 19.85 | 0.7813 | 152 | ||
| 17812508 | 13/16 | - | - | 20.64 | 0.8125 | 7/8 | ||
| 17843808 | 27/32 | - | - | 21.43 | 0.8438 | 223 | ||
| 17875008 | 7/8 | - | - | 22.23 | 0.8750 | 155 | ||
| 17906208 | 29/32 | - | - | 23.02 | 0.9062 | 233 | ||
| 17937508 | 15/16 | - | - | 23.81 | 0.9375 | 1 | ||
| 17968808 | 31/32 | - | - | 24.61 | 0.9688 | 161 | 239 | |
| 18000008 | 1 | - | - | 25.40 | 1.0000 | |||
| 18031208 | 1-1/32 | - | - | 26.19 | 1.0312 | 165 | 242 | 1-1/4 |
В упаковке: 1 шт.
Доступно: только с покрытием V.
Материалы заготовки
| Категория | Тип материала |
|---|---|
| P | Углеродистые стали: Низкие (1010, 1018), Средние (1035, 1045), Высокие (1065) |
| Легированные стали: 4140, 4340 | |
| M | Инструментальные стали |
| K | Нержавеющие стали: 300, 400, 17-4 PH |
| Чугун | |
| N | Алюминий: 6061, 7075 |
| S | Титановые сплавы: Inconel, 6Al4V |
| H | Закаленные стали: ~35 HRC, 35-45 HRC, 45-50 HRC, 50-70 HRC |
Рейтинг пригодности: хорошо — отлично
