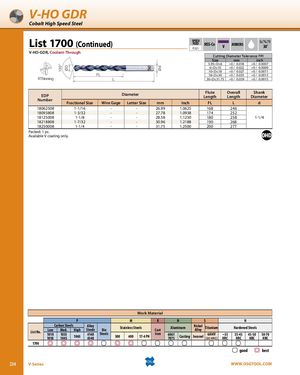

Общий каталог OSG 2018 - 2019 - страница 234
Навигация
Общий каталог OSG русский
Общий каталог Somta
V-HO GDR
Быстрорежущая сталь с кобальтом
List 1700 (продолжение)
V-HO-GDR, Охлаждение через канал
Допуск на диаметр резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 5.95<D≤6 | +0 / -0.018 | +0 / -0.0007 |
| 6<D≤10 | +0 / -0.022 | +0 / -0.0009 |
| 10<D≤18 | +0 / -0.027 | +0 / -0.0011 |
| 18<D≤30 | +0 / -0.033 | +0 / -0.0013 |
| 30<D≤31.75 | +0 / -0.039 | +0 / -0.0015 |
| Номер EDP | Дробный размер | Калибр проволоки | Обозначение буквой | Диаметр (мм) | Диаметр (дюйм) | Длина канавки | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|---|---|---|
| 18062508 | 1-1/16 | - | - | 26.99 | 1.0625 | 168 | 246 | |
| 18093808 | 1-3/32 | - | - | 27.78 | 1.0938 | 174 | 252 | |
| 18125008 | 1-1/8 | - | - | 28.58 | 1.1250 | 180 | 258 | 1-1/4 |
| 18218808 | 1-7/32 | - | - | 30.96 | 1.2188 | 190 | 268 | |
| 18250008 | 1-1/4 | - | - | 31.75 | 1.2500 | 200 | 277 |
В упаковке: 1 шт.
Доступно: только с покрытием V.
Материалы заготовки
| Категория | Тип материала |
|---|---|
| P | Углеродистые стали: Низкие (1010, 1018), Средние (1035, 1045), Высокие (1065) |
| Легированные стали: 4140, 4340 | |
| M | Инструментальные стали |
| K | Нержавеющие стали: 300, 400, 17-4 PH |
| Чугун | |
| N | Алюминий: 6061, 7075 |
| S | Титановые сплавы: Inconel, 6Al4V |
| H | Закаленные стали: ~35 HRC, 35-45 HRC, 45-50 HRC, 50-70 HRC |
Рейтинг пригодности: хорошо — отлично
