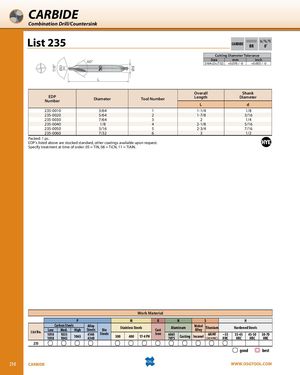

Комбинированное сверло/зенковка
Список 235
Допуски на размер режущей части
| Размер | мм | дюймы |
|---|---|---|
| 3/64 ≤ D ≤ 7/32 | +0.076 / –0 | +0.003 / –0 |
| Номер EDP | Диаметр | Номер инструмента | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|
| 235-0010 | 3/64 | 1 | 1-1/4 | 1/8 |
| 235-0020 | 5/64 | 2 | 1-7/8 | 3/16 |
| 235-0030 | 7/64 | 3 | 2 | 1/4 |
| 235-0040 | 1/8 | 4 | 2-1/8 | 5/16 |
| 235-0050 | 3/16 | 5 | 2-3/4 | 7/16 |
| 235-0060 | 7/32 | 6 | 3 | 1/2 |
Упаковка: 1 шт.
Коды EDP, перечисленные выше, хранятся в стандартном исполнении; другие покрытия доступны по запросу. Укажите тип покрытия при оформлении заказа: 05 = TiN, 08 = TiCN, 11 = TiAlN.
Материал обрабатываемой детали
| Список № | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Алюминий | S — Титановые сплавы | H — Закалённые стали | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 235 | 1010 | 1035 | 1065 | 4140 | 4340 | 300 | 400 | 17-4 PH | 6061 | 7075 | Литьё | Inconel 6Al4V | хорошо → оптимально | ||||
| 1018 | 1045 | — | — | — | — | — | — | ||||||||||
