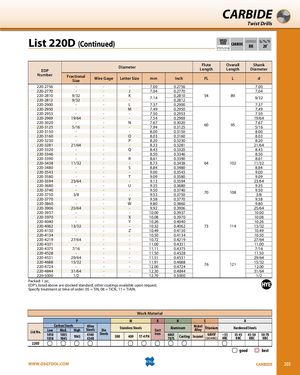

Общий каталог OSG 2018 - 2019 - страница 205
Навигация
Общий каталог OSG русский
Общий каталог Somta
Спиральные сверла из карбида
Список 220D (продолжение)
| Номер EDP | Дробный размер | Размер проволочного калибра | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина режущей части | Общая длина | Диаметр хвостовика |
|---|---|---|---|---|---|---|---|---|
| 220-2756 | — | — | — | 7,00 | 0,2756 | 7,00 | ||
| 220-2770 | — | — | J | 7,04 | 0,2770 | 7,04 | ||
| 220-2810 | 9/32 | — | K | 7,14 | 0,2810 | 54 | 89 | 9/32 |
| 220-2812 | 9/32 | — | — | 0,2812 | ||||
| 220-2900 | — | — | L | 7,37 | 0,2900 | 7,37 | ||
| 220-2950 | — | — | M | 7,49 | 0,2950 | 7,49 | ||
| 220-2953 | — | — | — | 7,50 | 0,2953 | 7,50 | ||
| 220-2969 | 19/64 | — | — | 7,54 | 0,2969 | 19/64 | ||
| 220-3020 | — | — | N | 7,67 | 0,3020 | 60 | 95 | 7,67 |
| 220-3125 | 5/16 | — | — | 7,94 | 0,3125 | 5/16 | ||
| 220-3150 | — | — | — | 8,00 | 0,3150 | 8,00 | ||
| 220-3160 | — | — | O | 8,03 | 0,3160 | 8,03 | ||
| 220-3230 | — | — | P | 8,20 | 0,3230 | 8,20 | ||
| 220-3281 | 21/64 | — | — | 8,33 | 0,3281 | 21/64 | ||
| 220-3320 | — | — | Q | 8,43 | 0,3320 | 8,43 | ||
| 220-3346 | — | — | — | 8,50 | 0,3346 | 8,50 | ||
| 220-3390 | — | — | R | 8,61 | 0,3390 | 8,61 | ||
| 220-3438 | 11/32 | — | — | 8,73 | 0,3438 | 64 | 102 | 11/32 |
| 220-3480 | — | — | S | 8,84 | 0,3480 | 8,84 | ||
| 220-3543 | — | — | — | 9,00 | 0,3543 | 9,00 | ||
| 220-3580 | — | — | T | 9,09 | 0,3580 | 9,09 | ||
| 220-3594 | 23/64 | — | — | 9,13 | 0,3594 | 23/64 | ||
| 220-3680 | — | — | U | 9,35 | 0,3680 | 9,35 | ||
| 220-3740 | — | — | — | 9,50 | 0,3740 | 9,50 | ||
| 220-3750 | 3/8 | — | — | 9,53 | 0,3750 | 70 | 108 | 3/8 |
| 220-3770 | — | — | V | 9,58 | 0,3770 | 9,58 | ||
| 220-3860 | — | — | W | 9,80 | 0,3860 | 9,80 | ||
| 220-3906 | 25/64 | — | — | 9,92 | 0,3906 | 25/64 | ||
| 220-3937 | — | — | — | 10,00 | 0,3937 | 10,00 | ||
| 220-3970 | — | — | X | 10,08 | 0,3970 | 10,08 | ||
| 220-4040 | — | — | Y | 10,26 | 0,4040 | 10,26 | ||
| 220-4062 | 13/32 | — | — | 10,32 | 0,4062 | 73 | 114 | 13/32 |
| 220-4130 | — | — | Z | 10,49 | 0,4130 | 10,49 | ||
| 220-4134 | — | — | — | 10,50 | 0,4134 | 10,50 | ||
| 220-4219 | 27/64 | — | — | 10,72 | 0,4219 | 27/64 | ||
| 220-4331 | — | — | — | 11,00 | 0,4331 | 11,00 | ||
| 220-4375 | 7/16 | — | — | 11,11 | 0,4375 | 7/16 | ||
| 220-4528 | — | — | — | 11,50 | 0,4528 | 11,50 | ||
| 220-4531 | 29/64 | — | — | 11,51 | 0,4531 | 29/64 | ||
| 220-4688 | 15/32 | — | — | 11,91 | 0,4688 | 15/32 | ||
| 220-4724 | — | — | — | 12,00 | 0,4724 | 76 | 121 | 12,00 |
| 220-4844 | 31/64 | — | — | 12,30 | 0,4844 | 31/64 | ||
| 220-5000 | 1/2 | — | — | 12,70 | 0,5000 | 1/2 |
Упаковка: 1 шт.
Номера EDP, указанные выше, есть в стандартном ассортименте; другие виды покрытия доступны по запросу. Укажите вид покрытия при заказе: 05 = TiN, 08 = TiCN, 11 = TiAlN.
Обрабатываемый материал
| Список № | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Алюминий | S — Никелевые сплавы, титан | H — Закалённые стали |
|---|---|---|---|---|---|---|
| 220D | Низкоуглеродистые: 1010, 1018 Среднеуглеродистые: 1035, 1045 Высокоуглеродистые: 1065 |
4140, 4340 | 300, 400, 17-4 PH | Чугун | 6061 Отливка, 7075 Inconel, 6Al4V |
~35 HRC, 35-45 HRC, 45-50 HRC, 50-70 HRC (хорошо) (отлично) |
