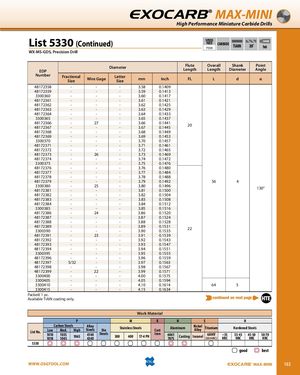

Общий каталог OSG 2018 - 2019 - страница 163
Навигация
Общий каталог OSG русский
Общий каталог Somta
EXOCARB® MAX-MINI
Высокопроизводительные миниатюрные буры из твердого сплава
Список 5330 (продолжение)
WX-MS-GDS, прецизионный бур
| Номер EDP | Дробный размер | Размер по калибру | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (α) |
|---|---|---|---|---|---|---|---|---|---|
| 48172358 | - | - | - | 3.58 | 0.1409 | 20.0 | 56 | 4 | 130° |
| 48172359 | - | - | - | 3.59 | 0.1413 | ||||
| 3300360 | - | - | - | 3.60 | 0.1417 | ||||
| 48172361 | - | - | - | 3.61 | 0.1421 | ||||
| 48172362 | - | - | - | 3.62 | 0.1425 | ||||
| 48172363 | - | - | - | 3.63 | 0.1429 | ||||
| 48172364 | - | - | - | 3.64 | 0.1433 | ||||
| 3300365 | - | - | - | 3.65 | 0.1437 | ||||
| 48172366 | - | 27 | - | 3.66 | 0.1441 | ||||
| 48172367 | - | - | - | 3.67 | 0.1445 | ||||
| 48172368 | - | - | - | 3.68 | 0.1449 | ||||
| 48172369 | - | - | - | 3.69 | 0.1453 | ||||
| 3300370 | - | - | - | 3.70 | 0.1457 | ||||
| 48172371 | - | - | - | 3.71 | 0.1461 | ||||
| 48172372 | - | - | - | 3.72 | 0.1465 | ||||
| 48172373 | - | 26 | - | 3.73 | 0.1469 | ||||
| 48172374 | - | - | - | 3.74 | 0.1472 | ||||
| 3300375 | - | - | - | 3.75 | 0.1476 | ||||
| 48172376 | - | - | - | 3.76 | 0.1480 | ||||
| 48172377 | - | - | - | 3.77 | 0.1484 | ||||
| 48172378 | - | - | - | 3.78 | 0.1488 | 22.0 | 56 | 4 | 130° |
| 48172379 | - | - | - | 3.79 | 0.1492 | ||||
| 3300380 | - | 25 | - | 3.80 | 0.1496 | ||||
| 48172381 | - | - | - | 3.81 | 0.1500 | ||||
| 48172382 | - | - | - | 3.82 | 0.1504 | ||||
| 48172383 | - | - | - | 3.83 | 0.1508 | ||||
| 48172384 | - | - | - | 3.84 | 0.1512 | ||||
| 3300385 | - | - | - | 3.85 | 0.1516 | ||||
| 48172386 | - | 24 | - | 3.86 | 0.1520 | ||||
| 48172387 | - | - | - | 3.87 | 0.1524 | ||||
| 48172388 | - | - | - | 3.88 | 0.1528 | ||||
| 48172389 | - | - | - | 3.89 | 0.1531 | ||||
| 3300390 | - | - | - | 3.90 | 0.1535 | ||||
| 48172391 | - | 23 | - | 3.91 | 0.1539 | ||||
| 48172392 | - | - | - | 3.92 | 0.1543 | ||||
| 48172393 | - | - | - | 3.93 | 0.1547 | ||||
| 48172394 | - | - | - | 3.94 | 0.1551 | ||||
| 3300395 | - | - | - | 3.95 | 0.1555 | ||||
| 48172396 | - | - | - | 3.96 | 0.1559 | ||||
| 48172397 | 5/32 | - | - | 3.97 | 0.1563 | ||||
| 48172398 | - | - | - | 3.98 | 0.1567 | 24.0 | 64 | 5 | 130° |
| 48172399 | - | 22 | - | 3.99 | 0.1571 | ||||
| 3300400 | - | - | - | 4.00 | 0.1575 | ||||
| 3300405 | - | - | - | 4.05 | 0.1594 | ||||
| 3300410 | - | - | - | 4.10 | 0.1614 | ||||
| 3300415 | - | - | - | 4.15 | 0.1634 | 24.0 | 64 | 5 | 130° |
Упаковка: 1 шт. Доступное покрытие только TiAlN.
Материал обработки
| Список № | Углеродистые стали | Легированные стали | Нержавеющие стали | Инструментальные стали | Чугун | Алюминий | Никелевый сплав | Титан | Закаленные стали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низ. 1010, 1018 | Сред. 1035, 1045 | Выс. 1065 | 4140, 4340 | 300 | 400 | 17-4 PH | 6061 | 7075 | Литье | Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | |||||
| 5330 | хорошо | лучше всего | |||||||||||||||||
