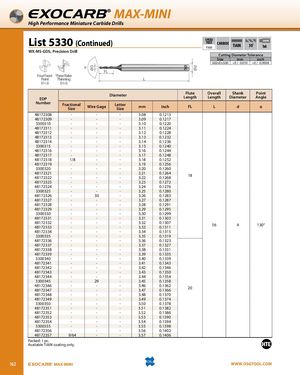

Общий каталог OSG 2018 - 2019 - страница 162

Предыдущая страница Следующая страница

Навигация

EXOCARB® MAX-MINI

Высокопроизводительные миниатюрные буры из твердого сплава

Список 5330 (продолжение)

WX-MS-GDS, прецизионный бур

Допуск режущего диаметра

Размер мм дюйм
0.02≤D≤5.00 +0 / -0.010 +0 / -0.0004
Номер EDP Дробный размер Размер по калибру Буквенный размер Диаметр (мм) Диаметр (дюйм) Длина канавки (FL) Общая длина (L) Диаметр хвостовика (d) Угол вершины (α)
48172308 - - - 3.08 0.1213 18.0 56 4 130°
48172309 - - - 3.09 0.1217
3300310 - - - 3.10 0.1220
48172311 - - - 3.11 0.1224
48172312 - - - 3.12 0.1228
48172313 - - - 3.13 0.1232
48172314 - - - 3.14 0.1236
3300315 - - - 3.15 0.1240
48172316 - - - 3.16 0.1244
48172317 - - - 3.17 0.1248
48172318 1/8 - - 3.18 0.1252
48172319 - - - 3.19 0.1256 18.0 56 4 130°
3300320 - - - 3.20 0.1260
48172321 - - - 3.21 0.1264
48172322 - - - 3.22 0.1268
48172323 - - - 3.23 0.1272
48172324 - - - 3.24 0.1276
3300325 - - - 3.25 0.1280
48172326 - 30 - 3.26 0.1283
48172327 - - - 3.27 0.1287
48172328 - - - 3.28 0.1291
48172329 - - - 3.29 0.1295
3300330 - - - 3.30 0.1299
48172331 - - - 3.31 0.1303
48172332 - - - 3.32 0.1307
48172333 - - - 3.33 0.1311
48172334 - - - 3.34 0.1315
3300335 - - - 3.35 0.1319
48172336 - - - 3.36 0.1323
48172337 - - - 3.37 0.1327
48172338 - - - 3.38 0.1331
48172339 - - - 3.39 0.1335
3300340 - - - 3.40 0.1339
48172341 - - - 3.41 0.1343
48172342 - - - 3.42 0.1346
48172343 - - - 3.43 0.1350
48172344 - - - 3.44 0.1354
3300345 - 29 - 3.45 0.1358
48172346 - - - 3.46 0.1362
48172347 - - - 3.47 0.1366 20.0 56 4 130°
48172348 - - - 3.48 0.1370
48172349 - - - 3.49 0.1374
3300350 - - - 3.50 0.1378
48172351 - - - 3.51 0.1382
48172352 - - - 3.52 0.1386
48172353 - - - 3.53 0.1390
48172354 - - - 3.54 0.1394
3300355 - - - 3.55 0.1398
48172356 - - - 3.56 0.1402
48172357 9/64 - - 3.57 0.1406

Упаковка: 1 шт. Доступное покрытие только TiAlN.
