EXOCARB® MAX-MINI
Высокопроизводительные миниатюрные буры из твердого сплава

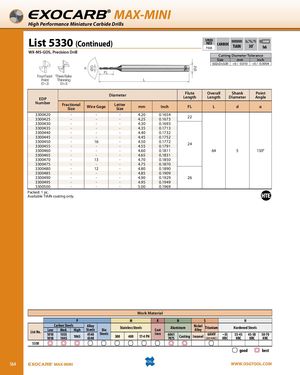

Список 5330 (продолжение)
WX-MS-GDS, прецизионный бур
Допуск режущего диаметра
| Размер | мм | дюйм |
|---|---|---|
| 0.02≤D≤5.00 | +0 / -0.010 | +0 / -0.0004 |
| Номер EDP | Дробный размер | Размер по калибру | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (α) |
|---|---|---|---|---|---|---|---|---|---|
| 3300420 | - | - | - | 4.20 | 0.1654 | 22.0 | 64 | 5 | 130° |
| 3300425 | - | - | - | 4.25 | 0.1673 | ||||
| 3300430 | - | - | - | 4.30 | 0.1693 | ||||
| 3300435 | - | - | - | 4.35 | 0.1713 | ||||
| 3300440 | - | - | - | 4.40 | 0.1732 | ||||
| 3300445 | - | - | - | 4.45 | 0.1752 | ||||
| 3300450 | - | 16 | - | 4.50 | 0.1772 | ||||
| 3300455 | - | - | - | 4.55 | 0.1791 | ||||
| 3300460 | - | - | - | 4.60 | 0.1811 | ||||
| 3300465 | - | - | - | 4.65 | 0.1831 | ||||
| 3300470 | - | 13 | - | 4.70 | 0.1850 | ||||
| 3300475 | - | - | - | 4.75 | 0.1870 | 26.0 | 64 | 5 | 130° |
| 3300480 | - | 12 | - | 4.80 | 0.1890 | ||||
| 3300485 | - | - | - | 4.85 | 0.1909 | ||||
| 3300490 | - | - | - | 4.90 | 0.1929 | ||||
| 3300495 | - | - | - | 4.95 | 0.1949 | ||||
| 3300500 | - | - | - | 5.00 | 0.1969 |
Упаковка: 1 шт. Доступное покрытие только TiAlN.
Материал обработки
| Список № | Углеродистые стали | Легированные стали | Нержавеющие стали | Инструментальные стали | Чугун | Алюминий | Никелевый сплав | Титан | Закаленные стали | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низ. 1010, 1018 | Сред. 1035, 1045 | Выс. 1065 | 4140, 4340 | 300 | 400 | 17-4 PH | 6061 | 7075 | Литье | Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | |||||
| 5330 | хорошо | лучше всего | |||||||||||||||||
