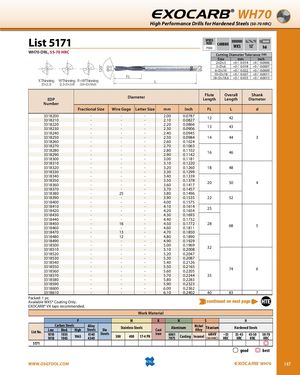

Общий каталог OSG 2018 - 2019 - страница 147
Навигация
Общий каталог OSG русский
Общий каталог Somta
EXOCARB® WH70
Высокопроизводительные сверла для закаленных сталей (50–70 HRC)
Каталог 5171
WH70-DRL, 55–70 HRC
Допуски диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 2 ≤ D ≤ 3 | +0 / –0.014 | +0 / –0.0006 |
| 3 < D ≤ 6 | +0 / –0.018 | +0 / –0.0007 |
| 6 < D ≤ 10 | +0 / –0.022 | +0 / –0.0009 |
| 10 < D ≤ 18 | +0 / –0.027 | +0 / –0.0011 |
| 18 < D ≤ 18.6 | +0 / –0.033 | +0 / –0.0013 |
| Номер EDP | Дробный размер | Номер по проволоке | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина спирали (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| 3318200 | – | – | – | 2.00 | 0.0787 | 12 | 42 | 3 |
| 3318210 | – | – | – | 2.10 | 0.0827 | |||
| 3318220 | – | – | – | 2.20 | 0.0866 | 13 | 43 | |
| 3318230 | – | – | – | 2.30 | 0.0906 | |||
| 3318240 | – | – | – | 2.40 | 0.0945 | 14 | 44 | |
| 3318250 | – | – | – | 2.50 | 0.0984 | |||
| 3318260 | – | – | – | 2.60 | 0.1024 | |||
| 3318270 | – | – | – | 2.70 | 0.1063 | 16 | 46 | |
| 3318280 | – | – | – | 2.80 | 0.1102 | |||
| 3318290 | – | – | – | 2.90 | 0.1142 | |||
| 3318300 | – | – | – | 3.00 | 0.1181 | 18 | 48 | |
| 3318310 | – | – | – | 3.10 | 0.1220 | |||
| 3318320 | – | – | – | 3.20 | 0.1260 | |||
| 3318330 | – | – | – | 3.30 | 0.1299 | 20 | 50 | 4 |
| 3318340 | – | – | – | 3.40 | 0.1339 | |||
| 3318350 | – | – | – | 3.50 | 0.1378 | |||
| 3318360 | – | – | – | 3.60 | 0.1417 | |||
| 3318370 | – | – | – | 3.70 | 0.1457 | 22 | 52 | |
| 3318380 | – | 25 | – | 3.80 | 0.1496 | |||
| 3318390 | – | – | – | 3.90 | 0.1535 | |||
| 3318400 | – | – | – | 4.00 | 0.1575 | 25 | ||
| 3318410 | – | – | – | 4.10 | 0.1614 | |||
| 3318420 | – | – | – | 4.20 | 0.1654 | |||
| 3318430 | – | – | – | 4.30 | 0.1693 | 28 | 68 | 5 |
| 3318440 | – | – | – | 4.40 | 0.1732 | |||
| 3318450 | – | 16 | – | 4.50 | 0.1772 | |||
| 3318460 | – | – | – | 4.60 | 0.1811 | |||
| 3318470 | – | 13 | – | 4.70 | 0.1850 | |||
| 3318480 | – | 12 | – | 4.80 | 0.1890 | |||
| 3318490 | – | – | – | 4.90 | 0.1929 | 32 | ||
| 3318500 | – | – | – | 5.00 | 0.1969 | |||
| 3318510 | – | – | – | 5.10 | 0.2008 | |||
| 3318520 | – | – | – | 5.20 | 0.2047 | |||
| 3318530 | – | – | – | 5.30 | 0.2087 | |||
| 3318540 | – | – | – | 5.40 | 0.2126 | 35 | 74 | 6 |
| 3318550 | – | – | – | 5.50 | 0.2165 | |||
| 3318560 | – | – | – | 5.60 | 0.2205 | |||
| 3318570 | – | – | – | 5.70 | 0.2244 | |||
| 3318580 | – | – | – | 5.80 | 0.2283 | |||
| 3318590 | – | – | – | 5.90 | 0.2323 | 40 | 83 | 7 |
| 3318600 | – | – | – | 6.00 | 0.2362 | |||
| 3318610 | – | – | – | 6.10 | 0.2402 |
Упаковка: 1 шт.
Доступно только с покрытием WXS®
Рекомендуются метчики EXOCARB® VX
| Материал заготовки | Углеродистые стали | Легированные стали | Нержавеющие стали | Чугун | Алюминий | Никелевые сплавы и титан | Закаленные стали | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Каталог | Низкая | Средняя | Высокая | Штамповые стали | Основное | 300 | 400 | 17-4 PH | 6061 7075 |
Inconel | 6Al4V (30 HRC) |
~35 HRC | 35–45 HRC | 45–50 HRC | 50–70 HRC | |||
| 5171 | 1010 | 1018 | 1035 1045 |
1065 4140 4340 |
хорошо | оптимально | ||||||||||||
