WHO-Ni
Высокопроизводительные сверла для никелевых сплавов

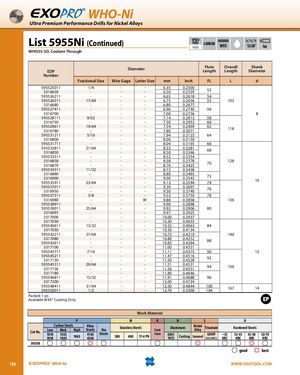

Каталог 5955Ni (продолжение)
WHO55-5D, с охлаждением через центр
| Номер EDP | Дробный размер | Номер по проволоке | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина спирали (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| 595525011 | 1/4 | – | – | 6.35 | 0.2500 | 52 | 102 | 8 |
| 3316650 | – | – | – | 6.50 | 0.2559 | |||
| 595526211 | – | – | – | 6.65 | 0.2618 | 54 | ||
| 595526511 | 17/64 | – | – | 6.75 | 0.2656 | 55 | 102 | |
| 3316680 | – | – | – | 6.80 | 0.2677 | |||
| 595527411 | – | – | – | 6.96 | 0.2740 | 56 | ||
| 3316700 | – | – | – | 7.00 | 0.2756 | 8 | ||
| 595528111 | 9/32 | – | – | 7.14 | 0.2813 | 58 | ||
| 3316750 | – | – | – | 7.50 | 0.2953 | 60 | ||
| 595529611 | 19/64 | – | – | 7.54 | 0.2969 | 62 | 118 | |
| 3316780 | – | – | – | 7.80 | 0.3071 | |||
| 595531211 | 5/16 | – | – | 7.94 | 0.3125 | 64 | ||
| 3316800 | – | – | – | 8.00 | 0.3150 | |||
| 595531711 | – | – | – | 8.04 | 0.3165 | 66 | ||
| 595532811 | 21/64 | – | – | 8.33 | 0.3281 | 68 | 128 | |
| 3316850 | – | – | – | 8.50 | 0.3346 | |||
| 595533511 | – | – | – | 8.52 | 0.3354 | |||
| 3316858 | – | – | – | 8.58 | 0.3378 | 70 | 128 | |
| 3316870 | – | – | – | 8.70 | 0.3425 | |||
| 595534311 | 11/32 | – | – | 8.73 | 0.3438 | 72 | 10 | |
| 3316880 | – | – | – | 8.80 | 0.3465 | |||
| 3316900 | – | – | – | 9.00 | 0.3543 | |||
| 595535911 | 23/64 | – | – | 9.13 | 0.3594 | 74 | ||
| 595537011 | – | – | – | 9.39 | 0.3697 | 76 | ||
| 3316950 | – | – | – | 9.50 | 0.3740 | |||
| 595537511 | 3/8 | – | – | 9.53 | 0.3750 | 78 | 136 | |
| 3316980 | – | – | W | 9.80 | 0.3858 | |||
| 595538911 | – | – | – | 9.90 | 0.3898 | |||
| 595539011 | 25/64 | – | – | 9.92 | 0.3906 | 80 | ||
| 3316997 | – | – | – | 9.97 | 0.3925 | |||
| 3317000 | – | – | – | 10.00 | 0.3937 | |||
| 3317030 | – | – | – | 10.30 | 0.4055 | |||
| 595540611 | 13/32 | – | – | 10.32 | 0.4063 | 84 | ||
| 3317050 | – | – | – | 10.50 | 0.4134 | |||
| 595542211 | 27/64 | – | – | 10.72 | 0.4219 | 146 | ||
| 3317080 | – | – | – | 10.80 | 0.4252 | 88 | ||
| 595542611 | – | – | – | 10.83 | 0.4264 | |||
| 3317100 | – | – | – | 11.00 | 0.4331 | |||
| 595543711 | 7/16 | – | – | 11.11 | 0.4375 | 90 | 12 | |
| 595545211 | – | – | – | 11.47 | 0.4516 | 92 | ||
| 3317150 | – | – | – | 11.50 | 0.4528 | |||
| 595545311 | 29/64 | – | – | 11.51 | 0.4531 | 94 | 156 | |
| 3317156 | – | – | – | 11.56 | 0.4551 | |||
| 3317180 | – | – | – | 11.80 | 0.4646 | |||
| 595546811 | 15/32 | – | – | 11.91 | 0.4688 | 96 | ||
| 3317200 | – | – | – | 12.00 | 0.4724 | |||
| 595548411 | 31/64 | – | – | 12.30 | 0.4844 | 100 | ||
| 595550011 | 1/2 | – | – | 12.70 | 0.5000 | 104 | 167 | 14 |
Упаковка: 1 шт.
Доступно только с покрытием WXS®
| Материал заготовки | Углеродистые стали | Легированные стали | Нержавеющие стали | Чугун | Алюминий | Никелевые сплавы и титан | Закаленные стали | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Каталог | Низкая | Средняя | Высокая | Штамповые стали | Основное | 300 | 400 | 17-4 PH | 6061 7075 |
Inconel | 6Al4V (30 HRC) |
~35 HRC | 35–45 HRC | 45–50 HRC | 50–70 HRC | |||
| 5955Ni | 1010 | 1018 | 1035 1045 |
1065 4140 4340 |
хорошо | оптимально | ||||||||||||
