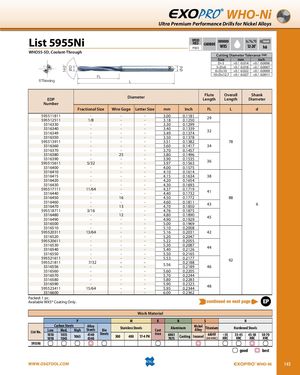

Общий каталог OSG 2018 - 2019 - страница 145
Навигация
Общий каталог OSG русский
Общий каталог Somta
WHO-Ni
Высокопроизводительные сверла для обработки никелевых сплавов
Лист 5955Ni
Пятизубое сверло с подводом СОЖ WHO55-5D
Допуск диаметра режущей кромки (h8)
| Размер | мм | дюйм |
|---|---|---|
| D = 3 | +0 / –0.014 | +0 / –0.0006 |
| 3 < D ≤ 6 | +0 / –0.018 | +0 / –0.0007 |
| 6 < D ≤ 10 | +0 / –0.022 | +0 / –0.0009 |
| 10 < D ≤ 12.7 | +0 / –0.027 | +0 / –0.0011 |
| Артикул | Размер дроби | Калибр | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина зубьев (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| 595511811 | – | – | – | 3.00 | 0.1181 | 29 | – | – |
| 595512511 | 1/8 | – | – | 3.18 | 0.1250 | – | – | – |
| 3316330 | – | – | – | 3.30 | 0.1299 | – | – | – |
| 3316340 | – | – | – | 3.40 | 0.1339 | 32 | – | – |
| 3316349 | – | – | – | 3.49 | 0.1374 | – | – | – |
| 3316350 | – | – | – | 3.50 | 0.1378 | – | – | – |
| 595513911 | – | – | – | 3.51 | 0.1382 | – | 78 | – |
| 3316360 | – | – | – | 3.60 | 0.1417 | 34 | – | – |
| 3316370 | – | – | – | 3.70 | 0.1457 | – | – | – |
| 3316380 | – | 25 | – | 3.80 | 0.1496 | – | – | – |
| 3316390 | – | – | – | 3.90 | 0.1535 | 36 | – | – |
| 595515611 | 5/32 | – | – | 3.97 | 0.1563 | – | – | – |
| 3316400 | – | – | – | 4.00 | 0.1575 | – | – | – |
| 3316410 | – | – | – | 4.10 | 0.1614 | – | – | – |
| 3316415 | – | – | – | 4.15 | 0.1634 | 38 | – | – |
| 3316420 | – | – | – | 4.20 | 0.1654 | – | – | – |
| 3316430 | – | – | – | 4.30 | 0.1693 | – | – | – |
| 595517111 | 11/64 | – | – | 4.37 | 0.1719 | 41 | – | – |
| 3316440 | – | – | – | 4.40 | 0.1732 | – | – | – |
| 3316450 | – | 16 | – | 4.50 | 0.1772 | – | 88 | – |
| 3316460 | – | – | – | 4.60 | 0.1811 | – | – | 6 |
| 3316470 | – | 13 | – | 4.70 | 0.1850 | 43 | – | – |
| 595518711 | 3/16 | – | – | 4.76 | 0.1875 | – | – | – |
| 3316480 | – | 12 | – | 4.80 | 0.1890 | 45 | – | – |
| 3316490 | – | – | – | 4.90 | 0.1929 | – | – | – |
| 3316500 | – | – | – | 5.00 | 0.1969 | – | – | – |
| 3316510 | – | – | – | 5.10 | 0.2008 | – | – | – |
| 595520311 | 13/64 | – | – | 5.16 | 0.2031 | 42 | – | – |
| 3316520 | – | – | – | 5.20 | 0.2047 | – | – | – |
| 595520611 | – | – | – | 5.22 | 0.2055 | – | – | – |
| 3316530 | – | – | – | 5.30 | 0.2087 | 44 | – | – |
| 3316540 | – | – | – | 5.40 | 0.2126 | – | – | – |
| 3316550 | – | – | – | 5.50 | 0.2165 | – | – | – |
| 595521611 | – | – | – | 5.53 | 0.2177 | – | 92 | – |
| 595521811 | 7/32 | – | – | 5.56 | 0.2188 | – | – | – |
| 3316556 | – | – | – | – | 0.2189 | 46 | – | – |
| 3316560 | – | – | – | 5.60 | 0.2205 | – | – | – |
| 3316570 | – | – | – | 5.70 | 0.2244 | – | – | – |
| 3316580 | – | – | – | 5.80 | 0.2283 | – | – | – |
| 3316590 | – | – | – | 5.90 | 0.2323 | 48 | – | – |
| 595523411 | 15/64 | – | – | 5.95 | 0.2344 | – | – | – |
| 3316600 | – | – | – | 6.00 | 0.2362 | – | – | – |
Упаковано: 1 шт.
Доступно только с покрытием WXS®.
| Материал обрабатываемой детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Лист № | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Чугун | S — Алюминий | H — Никелевые сплавы и титан | H — Закаленные стали | |||||||||
| 5955Ni | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Чугун | 6061, 7075 | Inconel, 6Al4V | ~35 HRC | 35-45 HRC | 45-50 HRC, 50-70 HRC | |||||||
| хорошо ← → отлично | ||||||||||||||||
