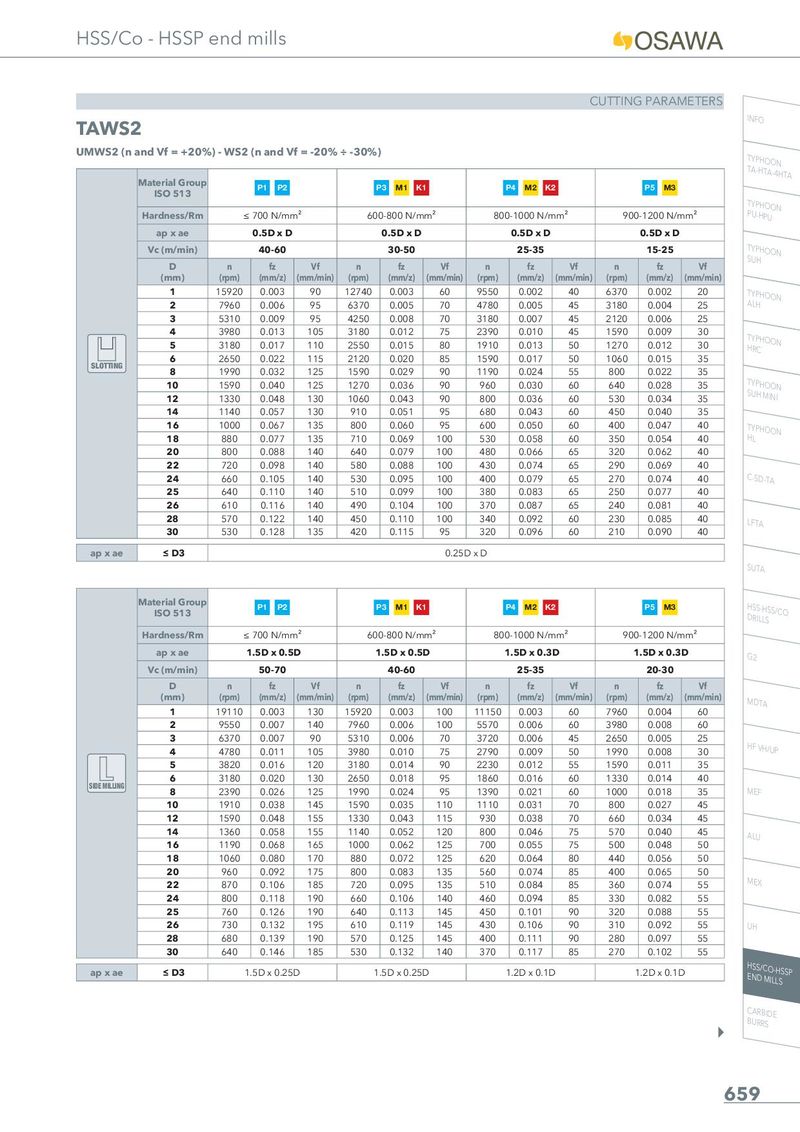

HSS/Co - HSSP end mills CUTTING PARAMETERS TAWS2 INFO UMWS2 (n and Vf = +20%) - WS2 (n and Vf = -20% ÷ -30%) TTYAP-HHTOAO-4NHTA Material Group P1 P2 P3 M1 K1 P4 M2 K2 P5 M3 ISO 513 Hardness/Rm ≤ 700 N/mm² 600-800 N/mm² 800-1000 N/mm² 900-1200 N/mm² TPYUP-HHPOUON ap x ae 0.5D x D 0.5D x D 0.5D x D 0.5D x D Vc (m/min) 40-60 30-50 25-35 15-25 TSUYPHHOON D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) 1 15920 0.003 90 12740 0.003 60 9550 0.002 40 6370 0.002 20 TAYLPHHOON 2 7960 0.006 95 6370 0.005 70 4780 0.005 45 3180 0.004 25 3 5310 0.009 95 4250 0.008 70 3180 0.007 45 2120 0.006 25 4 3980 0.013 105 3180 0.012 75 2390 0.010 45 1590 0.009 30 THYRPCHOON 5 3180 0.017 110 2550 0.015 80 1910 0.013 50 1270 0.012 30 SLOTTING 6 2650 0.022 115 2120 0.020 85 1590 0.017 50 1060 0.015 35 8 1990 0.032 125 1590 0.029 90 1190 0.024 55 800 0.022 35 10 1590 0.040 125 1270 0.036 90 960 0.030 60 640 0.028 35 TSUYPHHMOIONIN 12 1330 0.048 130 1060 0.043 90 800 0.036 60 530 0.034 35 14 1140 0.057 130 910 0.051 95 680 0.043 60 450 0.040 35 16 1000 0.067 135 800 0.060 95 600 0.050 60 400 0.047 40 THYLPHOON 18 880 0.077 135 710 0.069 100 530 0.058 60 350 0.054 40 20 800 0.088 140 640 0.079 100 480 0.066 65 320 0.062 40 22 720 0.098 140 580 0.088 100 430 0.074 65 290 0.069 40 24 660 0.105 140 530 0.095 100 400 0.079 65 270 0.074 40 C-SD-TA 25 640 0.110 140 510 0.099 100 380 0.083 65 250 0.077 40 26 610 0.116 140 490 0.104 100 370 0.087 65 240 0.081 40 28 570 0.122 140 450 0.110 100 340 0.092 60 230 0.085 40 LFTA 30 530 0.128 135 420 0.115 95 320 0.096 60 210 0.090 40 ap x ae ≤ D3 0.25D xD SUTA Material Group P1 P2 P3 M1 K1 P4 M2 K2 P5 M3 HDSRSIL-LHSSS/CO ISO 513 Hardness/Rm ≤ 700 N/mm² 600-800 N/mm² 800-1000 N/mm² 900-1200 N/mm² ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.3D 1.5D x 0.3D G2 Vc (m/min) 50-70 40-60 25-35 20-30 D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) MDTA 1 19110 0.003 130 15920 0.003 100 11150 0.003 60 7960 0.004 60 2 9550 0.007 140 7960 0.006 100 5570 0.006 60 3980 0.008 60 3 6370 0.007 90 5310 0.006 70 3720 0.006 45 2650 0.005 25 HF VH/UP 4 4780 0.011 105 3980 0.010 75 2790 0.009 50 1990 0.008 30 5 3820 0.016 120 3180 0.014 90 2230 0.012 55 1590 0.011 35 SIDE MILLING 6 3180 0.020 130 2650 0.018 95 1860 0.016 60 1330 0.014 40 8 2390 0.026 125 1990 0.024 95 1390 0.021 60 1000 0.018 35 MEF 10 1910 0.038 145 1590 0.035 110 1110 0.031 70 800 0.027 45 12 1590 0.048 155 1330 0.043 115 930 0.038 70 660 0.034 45 14 1360 0.058 155 1140 0.052 120 800 0.046 75 570 0.040 45 ALU 16 1190 0.068 165 1000 0.062 125 700 0.055 75 500 0.048 50 18 1060 0.080 170 880 0.072 125 620 0.064 80 440 0.056 50 20 960 0.092 175 800 0.083 135 560 0.074 85 400 0.065 50 22 870 0.106 185 720 0.095 135 510 0.084 85 360 0.074 55 MEX 24 800 0.118 190 660 0.106 140 460 0.094 85 330 0.082 55 25 760 0.126 190 640 0.113 145 450 0.101 90 320 0.088 55 26 730 0.132 195 610 0.119 145 430 0.106 90 310 0.092 55 UH 28 680 0.139 190 570 0.125 145 400 0.111 90 280 0.097 55 30 640 0.146 185 530 0.132 140 370 0.117 85 270 0.102 55 ap x ae ≤ D3 1.5D x 0.25D 1.5D x 0.25D 1.2D x 0.1D 1.2D x 0.1D HENSSD/CMOIL-LHSSSP CBUARRRBSIDE 659
