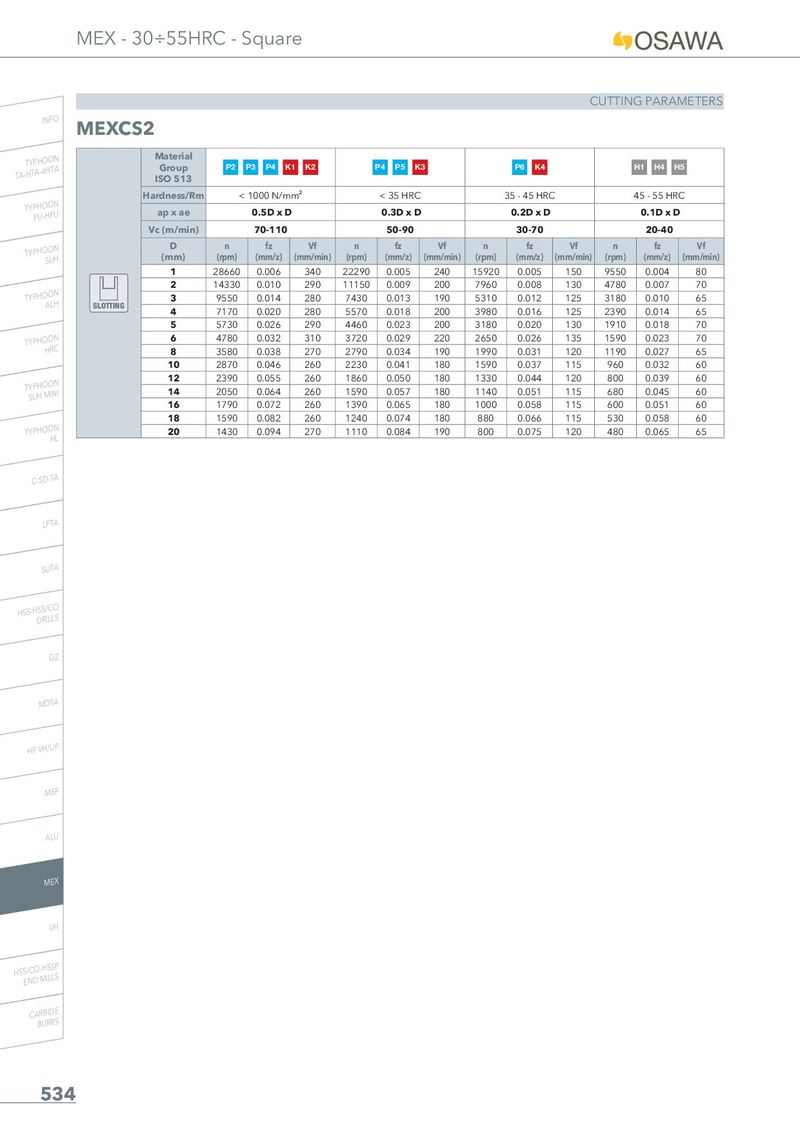

CUTTING PARAMETERS

INFO MEXCS2

Material Group ISO 513	P2	P3 P4 K	1 K2		P4 P5 K	3		P6 K4			H1 H4 H	5
Hardness/Rm		1000 N/m	m²		< 35 HRC			35 - 45 HRC			45 - 55 HR	C
ap x ae		0.5D x D			0.3D x D			0.2D x D			0.1D x D
Vc (m/min)		70-110			50-90			30-70			20-40
D (mm)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)
1	28660	0.006	340	22290	0.005	240	15920	0.005	150	9550	0.004	80
2	14330	0.010	290	11150	0.009	200	7960	0.008	130	4780	0.007	70
3	9550	0.014	280	7430	0.013	190	5310	0.012	125	3180	0.010	65
4	7170	0.020	280	5570	0.018	200	3980	0.016	125	2390	0.014	65
5	5730	0.026	290	4460	0.023	200	3180	0.020	130	1910	0.018	70
6	4780	0.032	310	3720	0.029	220	2650	0.026	135	1590	0.023	70
8	3580	0.038	270	2790	0.034	190	1990	0.031	120	1190	0.027	65
10	2870	0.046	260	2230	0.041	180	1590	0.037	115	960	0.032	60
12	2390	0.055	260	1860	0.050	180	1330	0.044	120	800	0.039	60
14	2050	0.064	260	1590	0.057	180	1140	0.051	115	680	0.045	60
16	1790	0.072	260	1390	0.065	180	1000	0.058	115	600	0.051	60
18	1590	0.082	260	1240	0.074	180	880	0.066	115	530	0.058	60
20	1430	0.094	270	1110	0.084	190	800	0.075	120	480	0.065	65
