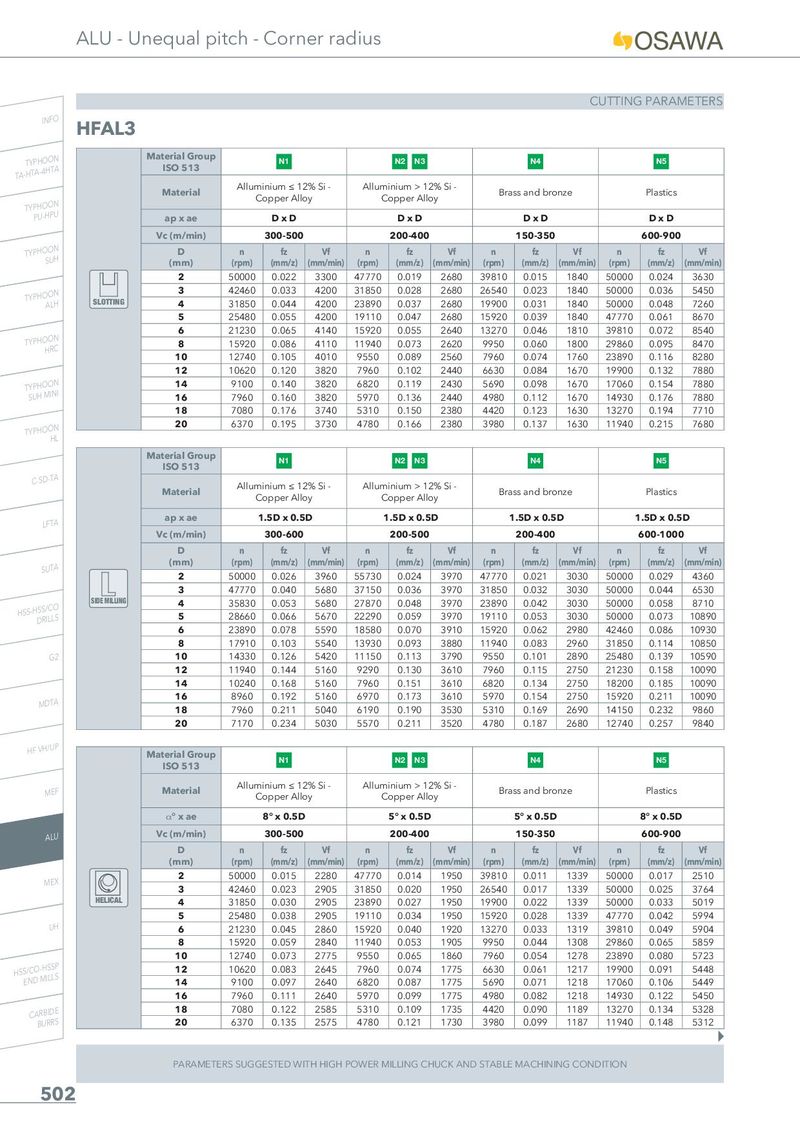

ALU - Unequal pitch - Corner radius CUTTING PARAMETERS INFO HFAL3 TA-THYTPAH-4OHOTNA Material Group N1 N2 N3 N4 N5 ISO 513 Material Alluminium ≤ 12% Si - Alluminium > 12% Si - Brass and bronze Plastics TYPPHUO-HOPNU Copper Alloy Copper Alloy ap x ae DxD DxD DxD DxD Vc (m/min) 300-500 200-400 150-350 600-900 TYPHOSOUNH D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) 2 50000 0.022 3300 47770 0.019 2680 39810 0.015 1840 50000 0.024 3630 TYPHOAOLNH 3 42460 0.033 4200 31850 0.028 2680 26540 0.023 1840 50000 0.036 5450 SLOTTING 4 31850 0.044 4200 23890 0.037 2680 19900 0.031 1840 50000 0.048 7260 5 25480 0.055 4200 19110 0.047 2680 15920 0.039 1840 47770 0.061 8670 TYPHOHORNC 6 21230 0.065 4140 15920 0.055 2640 13270 0.046 1810 39810 0.072 8540 8 15920 0.086 4110 11940 0.073 2620 9950 0.060 1800 29860 0.095 8470 10 12740 0.105 4010 9550 0.089 2560 7960 0.074 1760 23890 0.116 8280 12 10620 0.120 3820 7960 0.102 2440 6630 0.084 1670 19900 0.132 7880 TSYUPHHOMOINNI 14 9100 0.140 3820 6820 0.119 2430 5690 0.098 1670 17060 0.154 7880 16 7960 0.160 3820 5970 0.136 2440 4980 0.112 1670 14930 0.176 7880 18 7080 0.176 3740 5310 0.150 2380 4420 0.123 1630 13270 0.194 7710 TYPHOOHNL 20 6370 0.195 3730 4780 0.166 2380 3980 0.137 1630 11940 0.215 7680 Material Group N1 N2 N3 N4 N5 ISO 513 C-SD-TA Alluminium ≤ 12% Si - Alluminium > 12% Si - Material Copper Alloy Copper Alloy Brass and bronze Plastics LFTA ap x ae 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D 1.5D x 0.5D Vc (m/min) 300-600 200-500 200-400 600-1000 D n fz Vf n fz Vf n fz Vf n fz Vf SUTA (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) 2 50000 0.026 3960 55730 0.024 3970 47770 0.021 3030 50000 0.029 4360 3 47770 0.040 5680 37150 0.036 3970 31850 0.032 3030 50000 0.044 6530 HSS-HDSSR/ILCLOS SIDE MILLING 4 35830 0.053 5680 27870 0.048 3970 23890 0.042 3030 50000 0.058 8710 5 28660 0.066 5670 22290 0.059 3970 19110 0.053 3030 50000 0.073 10890 6 23890 0.078 5590 18580 0.070 3910 15920 0.062 2980 42460 0.086 10930 8 17910 0.103 5540 13930 0.093 3880 11940 0.083 2960 31850 0.114 10850 G2 10 14330 0.126 5420 11150 0.113 3790 9550 0.101 2890 25480 0.139 10590 12 11940 0.144 5160 9290 0.130 3610 7960 0.115 2750 21230 0.158 10090 14 10240 0.168 5160 7960 0.151 3610 6820 0.134 2750 18200 0.185 10090 MDTA 16 8960 0.192 5160 6970 0.173 3610 5970 0.154 2750 15920 0.211 10090 18 7960 0.211 5040 6190 0.190 3530 5310 0.169 2690 14150 0.232 9860 20 7170 0.234 5030 5570 0.211 3520 4780 0.187 2680 12740 0.257 9840 HF VH/UP Material Group ISO 513 N1 N2 N3 N4 N5 MEF Material Alluminium ≤ 12% Si - Alluminium > 12% Si - Brass and bronze Plastics Copper Alloy Copper Alloy _° x ae 8° x 0.5D 5° x 0.5D 5° x 0.5D 8° x 0.5D ALU Vc (m/min) 300-500 200-400 150-350 600-900 D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) MEX 2 50000 0.015 2280 47770 0.014 1950 39810 0.011 1339 50000 0.017 2510 3 42460 0.023 2905 31850 0.020 1950 26540 0.017 1339 50000 0.025 3764 HELICAL 4 31850 0.030 2905 23890 0.027 1950 19900 0.022 1339 50000 0.033 5019 5 25480 0.038 2905 19110 0.034 1950 15920 0.028 1339 47770 0.042 5994 UH 6 21230 0.045 2860 15920 0.040 1920 13270 0.033 1319 39810 0.049 5904 8 15920 0.059 2840 11940 0.053 1905 9950 0.044 1308 29860 0.065 5859 10 12740 0.073 2775 9550 0.065 1860 7960 0.054 1278 23890 0.080 5723 HSSE/NCDO-MHISLSLPS 12 10620 0.083 2645 7960 0.074 1775 6630 0.061 1217 19900 0.091 5448 14 9100 0.097 2640 6820 0.087 1775 5690 0.071 1218 17060 0.106 5449 16 7960 0.111 2640 5970 0.099 1775 4980 0.082 1218 14930 0.122 5450 CARBIDE 18 7080 0.122 2585 5310 0.109 1735 4420 0.090 1189 13270 0.134 5328 BURRS 20 6370 0.135 2575 4780 0.121 1730 3980 0.099 1187 11940 0.148 5312 PARAMETERS SUGGESTED WITH HIGH POWER MILLING CHUCK AND STABLE MACHINING CONDITION 502
