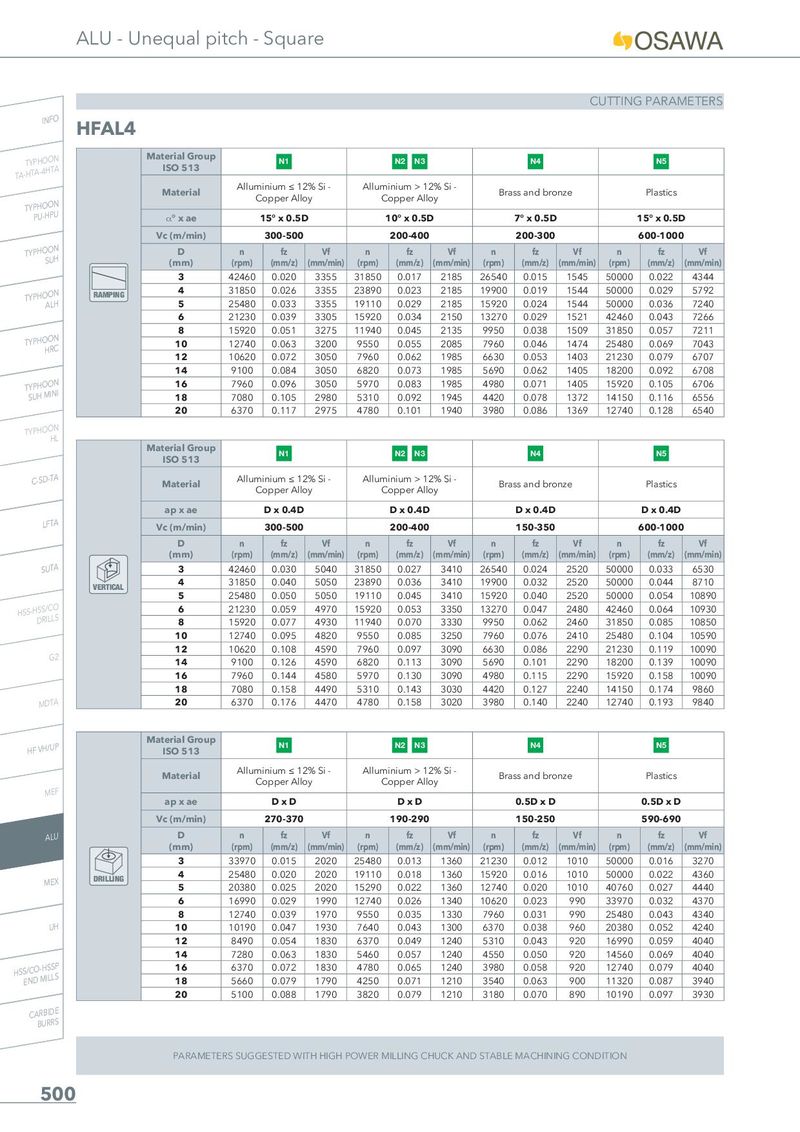

ALU - Unequal pitch - Square CUTTING PARAMETERS INFO HFAL4 TA-THYTPAH-4OHOTNA Material Group N1 N2 N3 N4 N5 ISO 513 Material Alluminium ≤ 12% Si - Alluminium > 12% Si - Brass and bronze Plastics TYPPHUO-HOPNU Copper Alloy Copper Alloy _° x ae 15° x 0.5D 10° x 0.5D 7° x 0.5D 15° x 0.5D Vc (m/min) 300-500 200-400 200-300 600-1000 TYPHOSOUNH D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) 3 42460 0.020 3355 31850 0.017 2185 26540 0.015 1545 50000 0.022 4344 TYPHOAOLNH RAMPING 4 31850 0.026 3355 23890 0.023 2185 19900 0.019 1544 50000 0.029 5792 5 25480 0.033 3355 19110 0.029 2185 15920 0.024 1544 50000 0.036 7240 6 21230 0.039 3305 15920 0.034 2150 13270 0.029 1521 42460 0.043 7266 TYPHOHORNC 8 15920 0.051 3275 11940 0.045 2135 9950 0.038 1509 31850 0.057 7211 10 12740 0.063 3200 9550 0.055 2085 7960 0.046 1474 25480 0.069 7043 12 10620 0.072 3050 7960 0.062 1985 6630 0.053 1403 21230 0.079 6707 14 9100 0.084 3050 6820 0.073 1985 5690 0.062 1405 18200 0.092 6708 TSYUPHHOMOINNI 16 7960 0.096 3050 5970 0.083 1985 4980 0.071 1405 15920 0.105 6706 18 7080 0.105 2980 5310 0.092 1945 4420 0.078 1372 14150 0.116 6556 20 6370 0.117 2975 4780 0.101 1940 3980 0.086 1369 12740 0.128 6540 TYPHOOHNL Material Group N1 N2 N3 N4 N5 ISO 513 C-SD-TA Material Alluminium ≤ 12% Si - Alluminium > 12% Si - Brass and bronze Plastics Copper Alloy Copper Alloy ap x ae D x 0.4D D x 0.4D D x 0.4D D x 0.4D LFTA Vc (m/min) 300-500 200-400 150-350 600-1000 D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) SUTA 3 42460 0.030 5040 31850 0.027 3410 26540 0.024 2520 50000 0.033 6530 VERTICAL 4 31850 0.040 5050 23890 0.036 3410 19900 0.032 2520 50000 0.044 8710 5 25480 0.050 5050 19110 0.045 3410 15920 0.040 2520 50000 0.054 10890 HSS-HDSSR/ILCLOS 6 21230 0.059 4970 15920 0.053 3350 13270 0.047 2480 42460 0.064 10930 8 15920 0.077 4930 11940 0.070 3330 9950 0.062 2460 31850 0.085 10850 10 12740 0.095 4820 9550 0.085 3250 7960 0.076 2410 25480 0.104 10590 G2 12 10620 0.108 4590 7960 0.097 3090 6630 0.086 2290 21230 0.119 10090 14 9100 0.126 4590 6820 0.113 3090 5690 0.101 2290 18200 0.139 10090 16 7960 0.144 4580 5970 0.130 3090 4980 0.115 2290 15920 0.158 10090 18 7080 0.158 4490 5310 0.143 3030 4420 0.127 2240 14150 0.174 9860 MDTA 20 6370 0.176 4470 4780 0.158 3020 3980 0.140 2240 12740 0.193 9840 HF VH/UP Material Group N1 N2 N3 N4 N5 ISO 513 Material Alluminium ≤ 12% Si - Alluminium > 12% Si - Brass and bronze Plastics Copper Alloy Copper Alloy MEF ap x ae DxD DxD 0.5D x D 0.5D x D Vc (m/min) 270-370 190-290 150-250 590-690 ALU D n fz Vf n fz Vf n fz Vf n fz Vf (mm) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) (rpm) (mm/z) (mm/min) 3 33970 0.015 2020 25480 0.013 1360 21230 0.012 1010 50000 0.016 3270 MEX DRILLING 4 25480 0.020 2020 19110 0.018 1360 15920 0.016 1010 50000 0.022 4360 5 20380 0.025 2020 15290 0.022 1360 12740 0.020 1010 40760 0.027 4440 6 16990 0.029 1990 12740 0.026 1340 10620 0.023 990 33970 0.032 4370 8 12740 0.039 1970 9550 0.035 1330 7960 0.031 990 25480 0.043 4340 UH 10 10190 0.047 1930 7640 0.043 1300 6370 0.038 960 20380 0.052 4240 12 8490 0.054 1830 6370 0.049 1240 5310 0.043 920 16990 0.059 4040 14 7280 0.063 1830 5460 0.057 1240 4550 0.050 920 14560 0.069 4040 HSSE/NCDO-MHISLSLPS 16 6370 0.072 1830 4780 0.065 1240 3980 0.058 920 12740 0.079 4040 18 5660 0.079 1790 4250 0.071 1210 3540 0.063 900 11320 0.087 3940 20 5100 0.088 1790 3820 0.079 1210 3180 0.070 890 10190 0.097 3930 CARBIDE BURRS PARAMETERS SUGGESTED WITH HIGH POWER MILLING CHUCK AND STABLE MACHINING CONDITION 500
