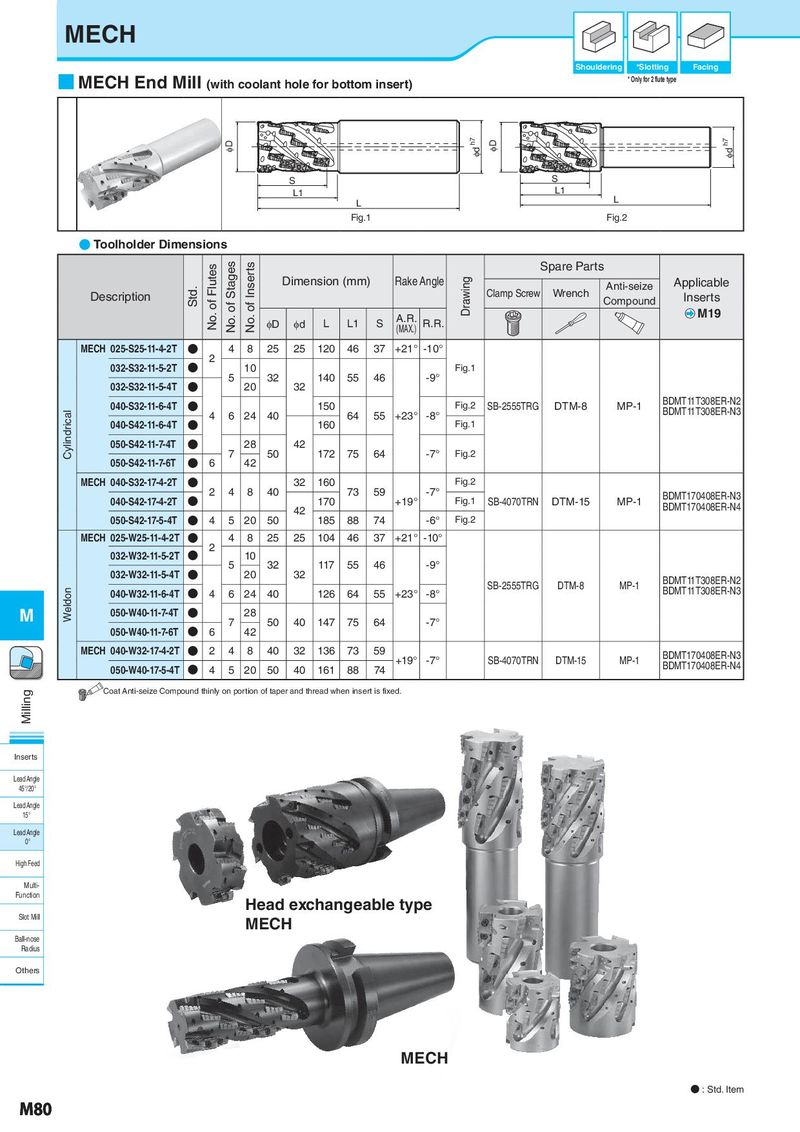

MECH Shouldering *Slotting Facing ■ MECH End Mill (with coolant hole for bottom insert) * Only for 2 flute type φD φd h7 φD φd h7 S S L1 L1 L L Fig.1 Fig.2 ● Toolholder Dimensions No. of Flutes No. of Stages No. of Inserts Spare Parts Std. Dimension (mm) Rake Angle Drawing Anti-seize Applicable Description Clamp Screw Wrench Compound Inserts L L1 S A.R. R.R. M19 φD φd (MAX.) MECH 025-S25-11-4-2T N 2 4 8 25 25 120 46 37 +21° -10° 032-S32-11-5-2T N 10 Fig.1 032-S32-11-5-4T N 5 20 32 32 140 55 46 -9° 040-S32-11-6-4T N 150 Fig.2 SB-2555TRG DTM-8 MP-1 BDMT11T308ER-N2 Cylindrical 4 6 24 40 64 55 +23° -8° BDMT11T308ER-N3 040-S42-11-6-4T N 160 Fig.1 050-S42-11-7-4T N 7 28 50 42 172 75 64 -7° Fig.2 050-S42-11-7-6T N 6 42 MECH 040-S32-17-4-2T N 32 160 Fig.2 040-S42-17-4-2T N 2 4 8 40 170 73 59 +19° -7° Fig.1 SB-4070TRN DTM-15 MP-1 BDMT170408ER-N3 42 BDMT170408ER-N4 050-S42-17-5-4T N 4 5 20 50 185 88 74 -6° Fig.2 MECH 025-W25-11-4-2T N 2 4 8 25 25 104 46 37 +21° -10° 032-W32-11-5-2T N 5 10 32 117 55 46 -9° 032-W32-11-5-4T N 20 32 BDMT11T308ER-N2 Weldon 040-W32-11-6-4T N 4 6 24 40 126 64 55 +23° -8° SB-2555TRG DTM-8 MP-1 BDMT11T308ER-N3 M 050-W40-11-7-4T N 7 28 50 40 147 75 64 -7° 050-W40-11-7-6T N 6 42 MECH 040-W32-17-4-2T N 2 4 8 40 32 136 73 59 +19° -7° SB-4070TRN DTM-15 MP-1 BDMT170408ER-N3 050-W40-17-5-4T N 4 5 20 50 40 161 88 74 BDMT170408ER-N4 Milling Coat Anti-seize Compound thinly on portion of taper and thread when insert is fixed. Inserts Lead Angle 45°/20° Lead Angle 15° Lead Angle 0° High Feed Multi- Function Head exchangeable type Slot Mill MECH Ball-nose Radius Others MECH ● : Std. Item M80
