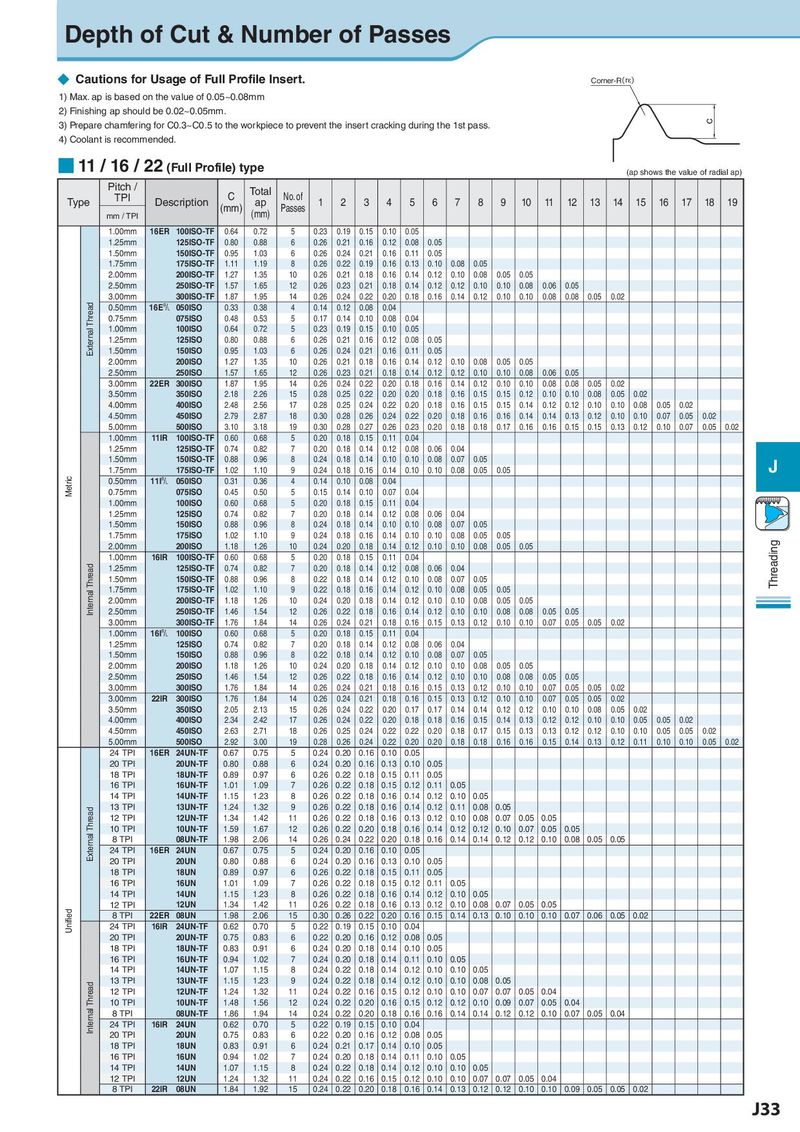

Depth of Cut & Number of Passes ◆ Cautions for Usage of Full Profile Insert. Corner-R（rH） 1) Max. ap is based on the value of 0.05~0.08mm 2) Finishing ap should be 0.02~0.05mm. 3) Prepare chamfering for C0.3~C0.5 to the workpiece to prevent the insert cracking during the 1st pass. C 4) Coolant is recommended. ■ 11 / 16 / 22 (Full Profile) type (ap shows the value of radial ap) Pitch / Total Type TPI Description C ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm / TPI (mm) (mm) Passes 1.00mm 16ER 100ISO-TF 0.64 0.72 5 0.23 0.19 0.15 0.10 0.05 1.25mm 125ISO-TF 0.80 0.88 6 0.26 0.21 0.16 0.12 0.08 0.05 1.50mm 150ISO-TF 0.95 1.03 6 0.26 0.24 0.21 0.16 0.11 0.05 1.75mm 175ISO-TF 1.11 1.19 8 0.26 0.22 0.19 0.16 0.13 0.10 0.08 0.05 2.00mm 200ISO-TF 1.27 1.35 10 0.26 0.21 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 2.50mm 250ISO-TF 1.57 1.65 12 0.26 0.23 0.21 0.18 0.14 0.12 0.12 0.10 0.10 0.08 0.06 0.05 3.00mm 300ISO-TF 1.87 1.95 14 0.26 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.05 0.02 External Thread 0.50mm 16E& 050ISO 0.33 0.38 4 0.14 0.12 0.08 0.04 0.75mm 075ISO 0.48 0.53 5 0.17 0.14 0.10 0.08 0.04 1.00mm 100ISO 0.64 0.72 5 0.23 0.19 0.15 0.10 0.05 1.25mm 125ISO 0.80 0.88 6 0.26 0.21 0.16 0.12 0.08 0.05 1.50mm 150ISO 0.95 1.03 6 0.26 0.24 0.21 0.16 0.11 0.05 2.00mm 200ISO 1.27 1.35 10 0.26 0.21 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 2.50mm 250ISO 1.57 1.65 12 0.26 0.23 0.21 0.18 0.14 0.12 0.12 0.10 0.10 0.08 0.06 0.05 3.00mm 22ER 300ISO 1.87 1.95 14 0.26 0.24 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.05 0.02 3.50mm 350ISO 2.18 2.26 15 0.28 0.25 0.22 0.20 0.20 0.18 0.16 0.15 0.15 0.12 0.10 0.10 0.08 0.05 0.02 4.00mm 400ISO 2.48 2.56 17 0.28 0.25 0.24 0.22 0.20 0.18 0.16 0.15 0.15 0.14 0.12 0.12 0.10 0.10 0.08 0.05 0.02 4.50mm 450ISO 2.79 2.87 18 0.30 0.28 0.26 0.24 0.22 0.20 0.18 0.16 0.16 0.14 0.14 0.13 0.12 0.10 0.10 0.07 0.05 0.02 5.00mm 500ISO 3.10 3.18 19 0.30 0.28 0.27 0.26 0.23 0.20 0.18 0.18 0.17 0.16 0.16 0.15 0.15 0.13 0.12 0.10 0.07 0.05 0.02 1.00mm 11IR 100ISO-TF 0.60 0.68 5 0.20 0.18 0.15 0.11 0.04 1.25mm 125ISO-TF 0.74 0.82 7 0.20 0.18 0.14 0.12 0.08 0.06 0.04 1.50mm 150ISO-TF 0.88 0.96 8 0.24 0.18 0.14 0.10 0.10 0.08 0.07 0.05 J 1.75mm 175ISO-TF 1.02 1.10 9 0.24 0.18 0.16 0.14 0.10 0.10 0.08 0.05 0.05 Metric 0.50mm 11I& 050ISO 0.31 0.36 4 0.14 0.10 0.08 0.04 0.75mm 075ISO 0.45 0.50 5 0.15 0.14 0.10 0.07 0.04 1.00mm 100ISO 0.60 0.68 5 0.20 0.18 0.15 0.11 0.04 1.25mm 125ISO 0.74 0.82 7 0.20 0.18 0.14 0.12 0.08 0.06 0.04 1.50mm 150ISO 0.88 0.96 8 0.24 0.18 0.14 0.10 0.10 0.08 0.07 0.05 1.75mm 175ISO 1.02 1.10 9 0.24 0.18 0.16 0.14 0.10 0.10 0.08 0.05 0.05 2.00mm 200ISO 1.18 1.26 10 0.24 0.20 0.18 0.14 0.12 0.10 0.10 0.08 0.05 0.05 Threading 1.00mm 16IR 100ISO-TF 0.60 0.68 5 0.20 0.18 0.15 0.11 0.04 Internal Thread 1.25mm 125ISO-TF 0.74 0.82 7 0.20 0.18 0.14 0.12 0.08 0.06 0.04 1.50mm 150ISO-TF 0.88 0.96 8 0.22 0.18 0.14 0.12 0.10 0.08 0.07 0.05 1.75mm 175ISO-TF 1.02 1.10 9 0.22 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 2.00mm 200ISO-TF 1.18 1.26 10 0.24 0.20 0.18 0.14 0.12 0.10 0.10 0.08 0.05 0.05 2.50mm 250ISO-TF 1.46 1.54 12 0.26 0.22 0.18 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.05 0.05 3.00mm 300ISO-TF 1.76 1.84 14 0.26 0.24 0.21 0.18 0.16 0.15 0.13 0.12 0.10 0.10 0.07 0.05 0.05 0.02 1.00mm 16I& 100ISO 0.60 0.68 5 0.20 0.18 0.15 0.11 0.04 1.25mm 125ISO 0.74 0.82 7 0.20 0.18 0.14 0.12 0.08 0.06 0.04 1.50mm 150ISO 0.88 0.96 8 0.22 0.18 0.14 0.12 0.10 0.08 0.07 0.05 2.00mm 200ISO 1.18 1.26 10 0.24 0.20 0.18 0.14 0.12 0.10 0.10 0.08 0.05 0.05 2.50mm 250ISO 1.46 1.54 12 0.26 0.22 0.18 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.05 0.05 3.00mm 300ISO 1.76 1.84 14 0.26 0.24 0.21 0.18 0.16 0.15 0.13 0.12 0.10 0.10 0.07 0.05 0.05 0.02 3.00mm 22IR 300ISO 1.76 1.84 14 0.26 0.24 0.21 0.18 0.16 0.15 0.13 0.12 0.10 0.10 0.07 0.05 0.05 0.02 3.50mm 350ISO 2.05 2.13 15 0.26 0.24 0.22 0.20 0.17 0.17 0.14 0.14 0.12 0.12 0.10 0.10 0.08 0.05 0.02 4.00mm 400ISO 2.34 2.42 17 0.26 0.24 0.22 0.20 0.18 0.18 0.16 0.15 0.14 0.13 0.12 0.12 0.10 0.10 0.05 0.05 0.02 4.50mm 450ISO 2.63 2.71 18 0.26 0.25 0.24 0.22 0.22 0.20 0.18 0.17 0.15 0.13 0.13 0.12 0.12 0.10 0.10 0.05 0.05 0.02 5.00mm 500ISO 2.92 3.00 19 0.28 0.26 0.24 0.22 0.20 0.20 0.18 0.18 0.16 0.16 0.15 0.14 0.13 0.12 0.11 0.10 0.10 0.05 0.02 24 TPI 16ER 24UN-TF 0.67 0.75 5 0.24 0.20 0.16 0.10 0.05 20 TPI 20UN-TF 0.80 0.88 6 0.24 0.20 0.16 0.13 0.10 0.05 18 TPI 18UN-TF 0.89 0.97 6 0.26 0.22 0.18 0.15 0.11 0.05 16 TPI 16UN-TF 1.01 1.09 7 0.26 0.22 0.18 0.15 0.12 0.11 0.05 14 TPI 14UN-TF 1.15 1.23 8 0.26 0.22 0.18 0.16 0.14 0.12 0.10 0.05 External Thread 13 TPI 13UN-TF 1.24 1.32 9 0.26 0.22 0.18 0.16 0.14 0.12 0.11 0.08 0.05 12 TPI 12UN-TF 1.34 1.42 11 0.26 0.22 0.18 0.16 0.13 0.12 0.10 0.08 0.07 0.05 0.05 10 TPI 10UN-TF 1.59 1.67 12 0.26 0.22 0.20 0.18 0.16 0.14 0.12 0.12 0.10 0.07 0.05 0.05 8 TPI 08UN-TF 1.98 2.06 14 0.26 0.24 0.22 0.20 0.18 0.16 0.14 0.14 0.12 0.12 0.10 0.08 0.05 0.05 24 TPI 16ER 24UN 0.67 0.75 5 0.24 0.20 0.16 0.10 0.05 20 TPI 20UN 0.80 0.88 6 0.24 0.20 0.16 0.13 0.10 0.05 18 TPI 18UN 0.89 0.97 6 0.26 0.22 0.18 0.15 0.11 0.05 16 TPI 16UN 1.01 1.09 7 0.26 0.22 0.18 0.15 0.12 0.11 0.05 14 TPI 14UN 1.15 1.23 8 0.26 0.22 0.18 0.16 0.14 0.12 0.10 0.05 Unified 12 TPI 12UN 1.34 1.42 11 0.26 0.22 0.18 0.16 0.13 0.12 0.10 0.08 0.07 0.05 0.05 8 TPI 22ER 08UN 1.98 2.06 15 0.30 0.26 0.22 0.20 0.16 0.15 0.14 0.13 0.10 0.10 0.10 0.07 0.06 0.05 0.02 24 TPI 16IR 24UN-TF 0.62 0.70 5 0.22 0.19 0.15 0.10 0.04 20 TPI 20UN-TF 0.75 0.83 6 0.22 0.20 0.16 0.12 0.08 0.05 18 TPI 18UN-TF 0.83 0.91 6 0.24 0.20 0.18 0.14 0.10 0.05 16 TPI 16UN-TF 0.94 1.02 7 0.24 0.20 0.18 0.14 0.11 0.10 0.05 14 TPI 14UN-TF 1.07 1.15 8 0.24 0.22 0.18 0.14 0.12 0.10 0.10 0.05 Internal Thread 13 TPI 13UN-TF 1.15 1.23 9 0.24 0.22 0.18 0.14 0.12 0.10 0.10 0.08 0.05 12 TPI 12UN-TF 1.24 1.32 11 0.24 0.22 0.16 0.15 0.12 0.10 0.10 0.07 0.07 0.05 0.04 10 TPI 10UN-TF 1.48 1.56 12 0.24 0.22 0.20 0.16 0.15 0.12 0.12 0.10 0.09 0.07 0.05 0.04 8 TPI 08UN-TF 1.86 1.94 14 0.24 0.22 0.20 0.18 0.16 0.16 0.14 0.14 0.12 0.12 0.10 0.07 0.05 0.04 24 TPI 16IR 24UN 0.62 0.70 5 0.22 0.19 0.15 0.10 0.04 20 TPI 20UN 0.75 0.83 6 0.22 0.20 0.16 0.12 0.08 0.05 18 TPI 18UN 0.83 0.91 6 0.24 0.21 0.17 0.14 0.10 0.05 16 TPI 16UN 0.94 1.02 7 0.24 0.20 0.18 0.14 0.11 0.10 0.05 14 TPI 14UN 1.07 1.15 8 0.24 0.22 0.18 0.14 0.12 0.10 0.10 0.05 12 TPI 12UN 1.24 1.32 11 0.24 0.22 0.16 0.15 0.12 0.10 0.10 0.07 0.07 0.05 0.04 8 TPI 22IR 08UN 1.84 1.92 15 0.24 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.10 0.10 0.09 0.05 0.05 0.02 J33
