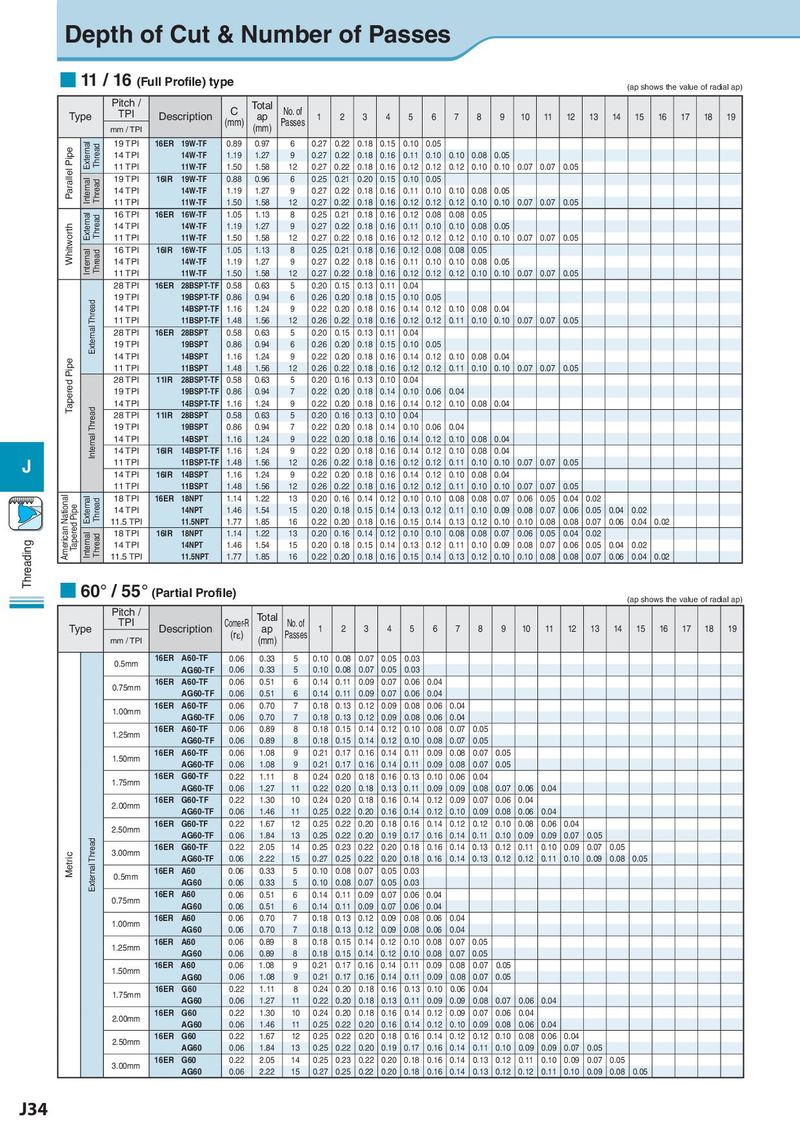

Depth of Cut & Number of Passes ■ 11 / 16 (Full Profile) type (ap shows the value of radial ap) Pitch / C Total No. of Type TPI Description (mm) ap Passes 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm / TPI (mm) Parallel Pipe External Thread 19 TPI 16ER 19W-TF 0.89 0.97 6 0.27 0.22 0.18 0.15 0.10 0.05 14 TPI 14W-TF 1.19 1.27 9 0.27 0.22 0.18 0.16 0.11 0.10 0.10 0.08 0.05 11 TPI 11W-TF 1.50 1.58 12 0.27 0.22 0.18 0.16 0.12 0.12 0.12 0.10 0.10 0.07 0.07 0.05 Internal Thread 19 TPI 16IR 19W-TF 0.88 0.96 6 0.25 0.21 0.20 0.15 0.10 0.05 14 TPI 14W-TF 1.19 1.27 9 0.27 0.22 0.18 0.16 0.11 0.10 0.10 0.08 0.05 11 TPI 11W-TF 1.50 1.58 12 0.27 0.22 0.18 0.16 0.12 0.12 0.12 0.10 0.10 0.07 0.07 0.05 External Thread 16 TPI 16ER 16W-TF 1.05 1.13 8 0.25 0.21 0.18 0.16 0.12 0.08 0.08 0.05 Whitworth 14 TPI 14W-TF 1.19 1.27 9 0.27 0.22 0.18 0.16 0.11 0.10 0.10 0.08 0.05 11 TPI 11W-TF 1.50 1.58 12 0.27 0.22 0.18 0.16 0.12 0.12 0.12 0.10 0.10 0.07 0.07 0.05 Internal Thread 16 TPI 16IR 16W-TF 1.05 1.13 8 0.25 0.21 0.18 0.16 0.12 0.08 0.08 0.05 14 TPI 14W-TF 1.19 1.27 9 0.27 0.22 0.18 0.16 0.11 0.10 0.10 0.08 0.05 11 TPI 11W-TF 1.50 1.58 12 0.27 0.22 0.18 0.16 0.12 0.12 0.12 0.10 0.10 0.07 0.07 0.05 28 TPI 16ER 28BSPT-TF 0.58 0.63 5 0.20 0.15 0.13 0.11 0.04 External Thread 19 TPI 19BSPT-TF 0.86 0.94 6 0.26 0.20 0.18 0.15 0.10 0.05 14 TPI 14BSPT-TF 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 11 TPI 11BSPT-TF 1.48 1.56 12 0.26 0.22 0.18 0.16 0.12 0.12 0.11 0.10 0.10 0.07 0.07 0.05 28 TPI 16ER 28BSPT 0.58 0.63 5 0.20 0.15 0.13 0.11 0.04 19 TPI 19BSPT 0.86 0.94 6 0.26 0.20 0.18 0.15 0.10 0.05 Pipe 14 TPI 14BSPT 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 11 TPI 11BSPT 1.48 1.56 12 0.26 0.22 0.18 0.16 0.12 0.12 0.11 0.10 0.10 0.07 0.07 0.05 Tapered 28 TPI 11IR 28BSPT-TF 0.58 0.63 5 0.20 0.16 0.13 0.10 0.04 19 TPI 19BSPT-TF 0.86 0.94 7 0.22 0.20 0.18 0.14 0.10 0.06 0.04 Internal Thread 14 TPI 14BSPT-TF 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 28 TPI 11IR 28BSPT 0.58 0.63 5 0.20 0.16 0.13 0.10 0.04 19 TPI 19BSPT 0.86 0.94 7 0.22 0.20 0.18 0.14 0.10 0.06 0.04 14 TPI 14BSPT 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 14 TPI 16IR 14BSPT-TF 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 J 11 TPI 11BSPT-TF 1.48 1.56 12 0.26 0.22 0.18 0.16 0.12 0.12 0.11 0.10 0.10 0.07 0.07 0.05 14 TPI 16IR 14BSPT 1.16 1.24 9 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.04 11 TPI 11BSPT 1.48 1.56 12 0.26 0.22 0.18 0.16 0.12 0.12 0.11 0.10 0.10 0.07 0.07 0.05 American National External Thread 18 TPI 16ER 18NPT 1.14 1.22 13 0.20 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.07 0.06 0.05 0.04 0.02 Tapered Pipe 14 TPI 14NPT 1.46 1.54 15 0.20 0.18 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.07 0.06 0.05 0.04 0.02 11.5 TPI 11.5NPT 1.77 1.85 16 0.22 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.10 0.08 0.08 0.07 0.06 0.04 0.02 Internal Thread 18 TPI 16IR 18NPT 1.14 1.22 13 0.20 0.16 0.14 0.12 0.10 0.10 0.08 0.08 0.07 0.06 0.05 0.04 0.02 Threading 14 TPI 14NPT 1.46 1.54 15 0.20 0.18 0.15 0.14 0.13 0.12 0.11 0.10 0.09 0.08 0.07 0.06 0.05 0.04 0.02 11.5 TPI 11.5NPT 1.77 1.85 16 0.22 0.20 0.18 0.16 0.15 0.14 0.13 0.12 0.10 0.10 0.08 0.08 0.07 0.06 0.04 0.02 ■ 60° / 55° (Partial Profile) (ap shows the value of radial ap) Pitch / Total Type TPI Description Corner-R ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 mm / TPI (rε) (mm) Passes 0.5mm 16ER A60-TF 0.06 0.33 5 0.10 0.08 0.07 0.05 0.03 AG60-TF 0.06 0.33 5 0.10 0.08 0.07 0.05 0.03 0.75mm 16ER A60-TF 0.06 0.51 6 0.14 0.11 0.09 0.07 0.06 0.04 AG60-TF 0.06 0.51 6 0.14 0.11 0.09 0.07 0.06 0.04 1.00mm 16ER A60-TF 0.06 0.70 7 0.18 0.13 0.12 0.09 0.08 0.06 0.04 AG60-TF 0.06 0.70 7 0.18 0.13 0.12 0.09 0.08 0.06 0.04 1.25mm 16ER A60-TF 0.06 0.89 8 0.18 0.15 0.14 0.12 0.10 0.08 0.07 0.05 AG60-TF 0.06 0.89 8 0.18 0.15 0.14 0.12 0.10 0.08 0.07 0.05 1.50mm 16ER A60-TF 0.06 1.08 9 0.21 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 AG60-TF 0.06 1.08 9 0.21 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 1.75mm 16ER G60-TF 0.22 1.11 8 0.24 0.20 0.18 0.16 0.13 0.10 0.06 0.04 AG60-TF 0.06 1.27 11 0.22 0.20 0.18 0.13 0.11 0.09 0.09 0.08 0.07 0.06 0.04 2.00mm 16ER G60-TF 0.22 1.30 10 0.24 0.20 0.18 0.16 0.14 0.12 0.09 0.07 0.06 0.04 AG60-TF 0.06 1.46 11 0.25 0.22 0.20 0.16 0.14 0.12 0.10 0.09 0.08 0.06 0.04 2.50mm 16ER G60-TF 0.22 1.67 12 0.25 0.22 0.20 0.18 0.16 0.14 0.12 0.12 0.10 0.08 0.06 0.04 External Thread AG60-TF 0.06 1.84 13 0.25 0.22 0.20 0.19 0.17 0.16 0.14 0.11 0.10 0.09 0.09 0.07 0.05 3.00mm 16ER G60-TF 0.22 2.05 14 0.25 0.23 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.07 0.05 Metric AG60-TF 0.06 2.22 15 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.09 0.08 0.05 0.5mm 16ER A60 0.06 0.33 5 0.10 0.08 0.07 0.05 0.03 AG60 0.06 0.33 5 0.10 0.08 0.07 0.05 0.03 0.75mm 16ER A60 0.06 0.51 6 0.14 0.11 0.09 0.07 0.06 0.04 AG60 0.06 0.51 6 0.14 0.11 0.09 0.07 0.06 0.04 1.00mm 16ER A60 0.06 0.70 7 0.18 0.13 0.12 0.09 0.08 0.06 0.04 AG60 0.06 0.70 7 0.18 0.13 0.12 0.09 0.08 0.06 0.04 1.25mm 16ER A60 0.06 0.89 8 0.18 0.15 0.14 0.12 0.10 0.08 0.07 0.05 AG60 0.06 0.89 8 0.18 0.15 0.14 0.12 0.10 0.08 0.07 0.05 1.50mm 16ER A60 0.06 1.08 9 0.21 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 AG60 0.06 1.08 9 0.21 0.17 0.16 0.14 0.11 0.09 0.08 0.07 0.05 1.75mm 16ER G60 0.22 1.11 8 0.24 0.20 0.18 0.16 0.13 0.10 0.06 0.04 AG60 0.06 1.27 11 0.22 0.20 0.18 0.13 0.11 0.09 0.09 0.08 0.07 0.06 0.04 2.00mm 16ER G60 0.22 1.30 10 0.24 0.20 0.18 0.16 0.14 0.12 0.09 0.07 0.06 0.04 AG60 0.06 1.46 11 0.25 0.22 0.20 0.16 0.14 0.12 0.10 0.09 0.08 0.06 0.04 2.50mm 16ER G60 0.22 1.67 12 0.25 0.22 0.20 0.18 0.16 0.14 0.12 0.12 0.10 0.08 0.06 0.04 AG60 0.06 1.84 13 0.25 0.22 0.20 0.19 0.17 0.16 0.14 0.11 0.10 0.09 0.09 0.07 0.05 3.00mm 16ER G60 0.22 2.05 14 0.25 0.23 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.11 0.10 0.09 0.07 0.05 AG60 0.06 2.22 15 0.27 0.25 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.12 0.11 0.10 0.09 0.08 0.05 J34
