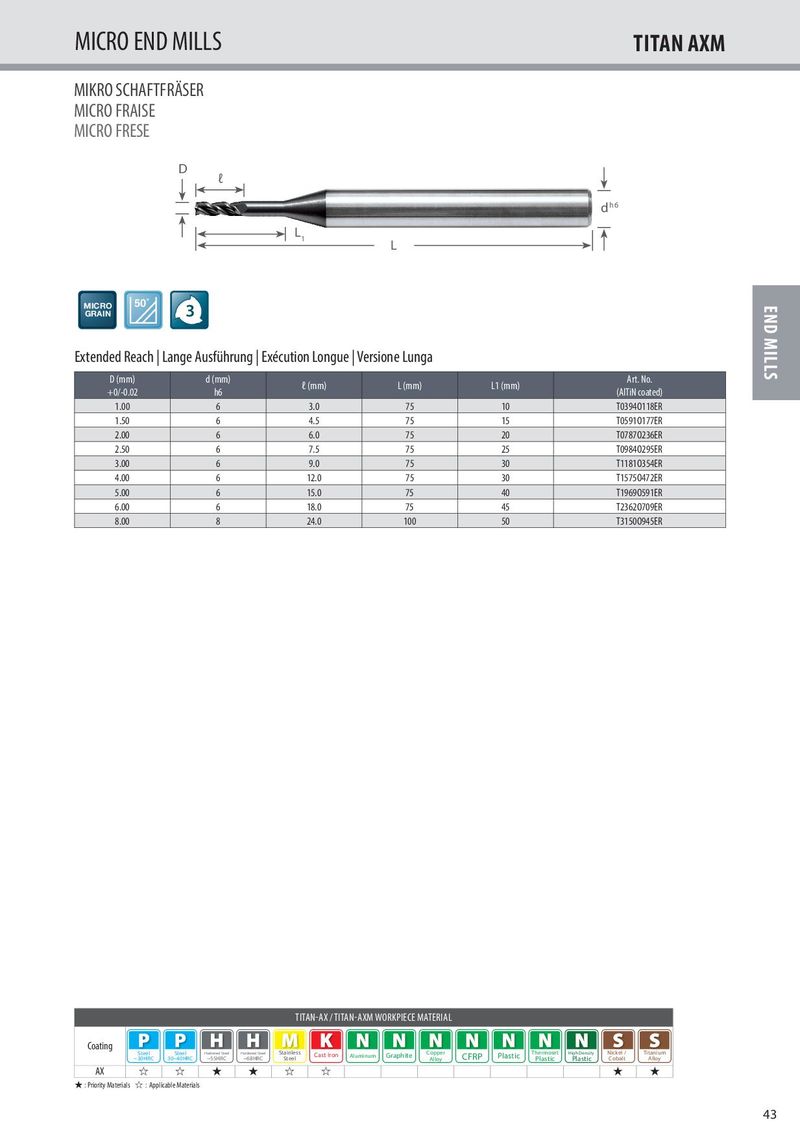

MICRO END MILLS TITAN AXM
MIKRO SCHAFTFRÄSER
MICRO FRAISE
MICRO FRESE
D
ℓ
d h6
L
1 L
MICRO 50˚ 3
GRAIN Extended Reach | Lange Ausführung | Exécution Longue | Versione Lunga
| D (mm) +0/-0.02 | d (mm) h6 | ℓ (mm) | L (mm) | L1 (mm) | Art. No. (AlTiN coated) |
| 1.00 | 6 | 3.0 | 75 | 10 | T0394O118ER |
| 1.50 | 6 | 4.5 | 75 | 15 | T0591O177ER |
| 2.00 | 6 | 6.0 | 75 | 20 | T0787O236ER |
| 2.50 | 6 | 7.5 | 75 | 25 | T0984O295ER |
| 3.00 | 6 | 9.0 | 75 | 30 | T1181O354ER |
| 4.00 | 6 | 12.0 | 75 | 30 | T1575O472ER |
| 5.00 | 6 | 15.0 | 75 | 40 | T1969O591ER |
| 6.00 | 6 | 18.0 | 75 | 45 | T2362O709ER |
| 8.00 | 8 | 24.0 | 100 | 50 | T3150O945ER |
TITAN-AX / TITAN-AXM WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | |
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy |
