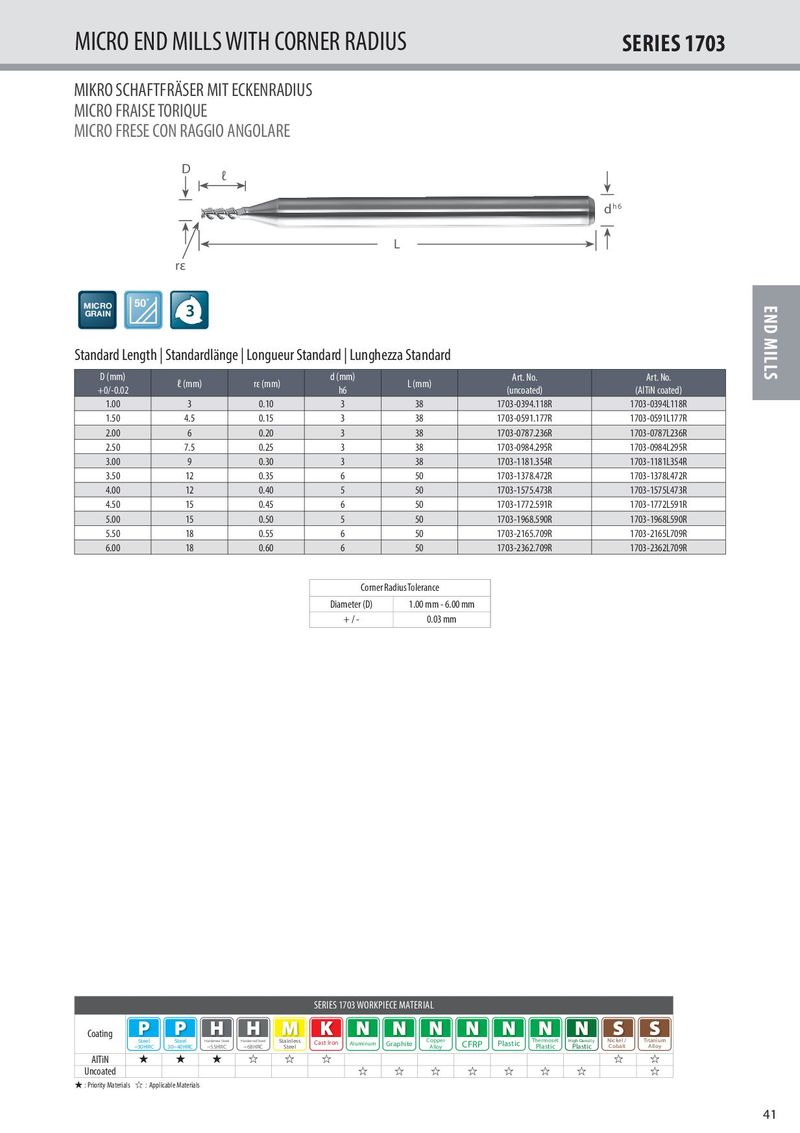

MIKRO SCHAFTFRÄSER MIT ECKENRADIUS
MICRO FRAISE TORIQUE
MICRO FRESE CON RAGGIO ANGOLARE
D
ℓ
d h6
L
rε
| MICRO | 50˚ | 3 |
| GRAIN | ||
| Standard Length | Standardlänge | Longueur Standard | Lunghezza Standard |
D (mm) d (mm) Art. No. Art. No.
ℓ (mm) rε (mm) L (mm)
| +0/-0.02 | h6 | (uncoated) | (AlTiN coated) | |||
| 1.00 | 3 | 0.10 | 3 | 38 | 1703-0394.118R | 1703-0394L118R |
| 1.50 | 4.5 | 0.15 | 3 | 38 | 1703-0591.177R | 1703-0591L177R |
| 2.00 | 6 | 0.20 | 3 | 38 | 1703-0787.236R | 1703-0787L236R |
| 2.50 | 7.5 | 0.25 | 3 | 38 | 1703-0984.295R | 1703-0984L295R |
| 3.00 | 9 | 0.30 | 3 | 38 | 1703-1181.354R | 1703-1181L354R |
| 3.50 | 12 | 0.35 | 6 | 50 | 1703-1378.472R | 1703-1378L472R |
| 4.00 | 12 | 0.40 | 5 | 50 | 1703-1575.473R | 1703-1575L473R |
| 4.50 | 15 | 0.45 | 6 | 50 | 1703-1772.591R | 1703-1772L591R |
| 5.00 | 15 | 0.50 | 5 | 50 | 1703-1968.590R | 1703-1968L590R |
| 5.50 | 18 | 0.55 | 6 | 50 | 1703-2165.709R | 1703-2165L709R |
| 6.00 | 18 | 0.60 | 6 | 50 | 1703-2362.709R | 1703-2362L709R |
Corner Radius Tolerance Diameter (D) 1.00 mm - 6.00 mm + / - 0.03 mm
SERIES 1703 WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | ||
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy | |||||
| AlTiN | ★ | ★ | ★ | ☆ | ☆ | ☆ | ☆ | ☆ |
