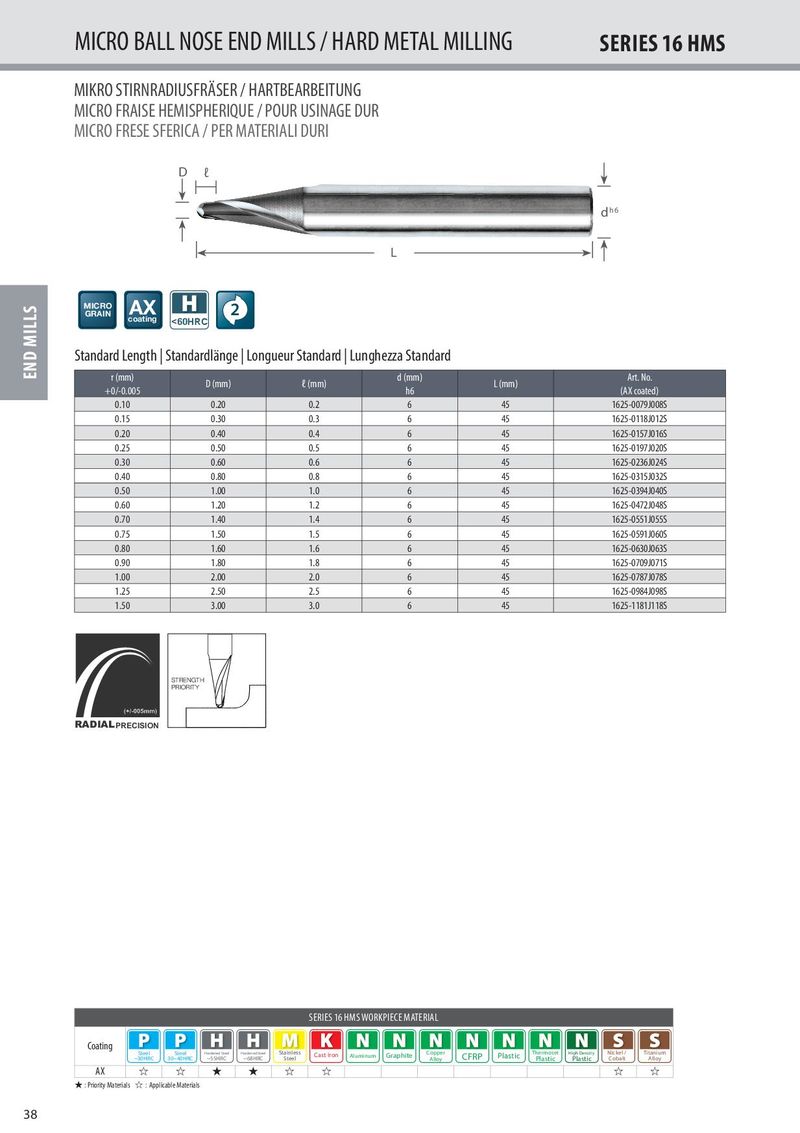

MICRO BALL NOSE END MILLS / HARD METAL MILLING SERIES 16 HMS
MIKRO STIRNRADIUSFRÄSER / HARTBEARBEITUNG
MICRO FRAISE HEMISPHERIQUE / POUR USINAGE DUR
MICRO FRESE SFERICA / PER MATERIALI DURI
D ℓ
d h6
L
AX 2
MICRO GRAIN coating <60HRC
Standard Length | Standardlänge | Longueur Standard | Lunghezza Standard
| r (mm) +0/-0.005 | D (mm) | ℓ (mm) | d (mm) h6 | L (mm) | Art. No. (AX coated) |
| 0.10 | 0.20 | 0.2 | 6 | 45 | 1625-0079J008S |
| 0.15 | 0.30 | 0.3 | 6 | 45 | 1625-0118J012S |
| 0.20 | 0.40 | 0.4 | 6 | 45 | 1625-0157J016S |
| 0.25 | 0.50 | 0.5 | 6 | 45 | 1625-0197J020S |
| 0.30 | 0.60 | 0.6 | 6 | 45 | 1625-0236J024S |
| 0.40 | 0.80 | 0.8 | 6 | 45 | 1625-0315J032S |
| 0.50 | 1.00 | 1.0 | 6 | 45 | 1625-0394J040S |
| 0.60 | 1.20 | 1.2 | 6 | 45 | 1625-0472J048S |
| 0.70 | 1.40 | 1.4 | 6 | 45 | 1625-0551J055S |
| 0.75 | 1.50 | 1.5 | 6 | 45 | 1625-0591J060S |
| 0.80 | 1.60 | 1.6 | 6 | 45 | 1625-0630J063S |
| 0.90 | 1.80 | 1.8 | 6 | 45 | 1625-0709J071S |
| 1.00 | 2.00 | 2.0 | 6 | 45 | 1625-0787J078S |
| 1.25 | 2.50 | 2.5 | 6 | 45 | 1625-0984J098S |
| 1.50 | 3.00 | 3.0 | 6 | 45 | 1625-1181J118S |
STRENGTH PRIORITY
RADIAL PRECISION
SERIES 16 HMS WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | |
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy |
