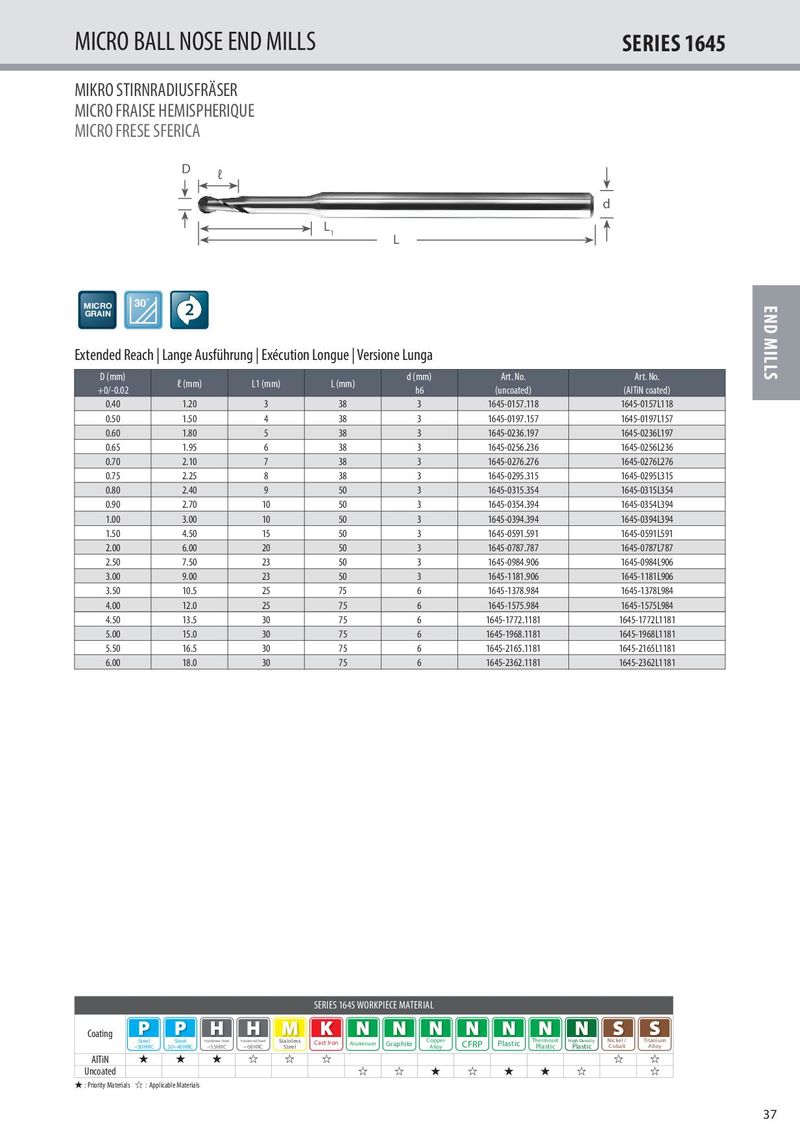

MIKRO STIRNRADIUSFRÄSER
MICRO FRAISE HEMISPHERIQUE
MICRO FRESE SFERICA
D ℓ
d
L
1 L
MICRO 30˚ 2
GRAIN Extended Reach | Lange Ausführung | Exécution Longue | Versione Lunga
| D (mm) +0/-0.02 | ℓ (mm) | L1 (mm) | L (mm) | d (mm) h6 | Art. No. (uncoated) | Art. No. (AlTiN coated) |
| 0.40 | 1.20 | 3 | 38 | 3 | 1645-0157.118 | 1645-0157L118 |
| 0.50 | 1.50 | 4 | 38 | 3 | 1645-0197.157 | 1645-0197L157 |
| 0.60 | 1.80 | 5 | 38 | 3 | 1645-0236.197 | 1645-0236L197 |
| 0.65 | 1.95 | 6 | 38 | 3 | 1645-0256.236 | 1645-0256L236 |
| 0.70 | 2.10 | 7 | 38 | 3 | 1645-0276.276 | 1645-0276L276 |
| 0.75 | 2.25 | 8 | 38 | 3 | 1645-0295.315 | 1645-0295L315 |
| 0.80 | 2.40 | 9 | 50 | 3 | 1645-0315.354 | 1645-0315L354 |
| 0.90 | 2.70 | 10 | 50 | 3 | 1645-0354.394 | 1645-0354L394 |
| 1.00 | 3.00 | 10 | 50 | 3 | 1645-0394.394 | 1645-0394L394 |
| 1.50 | 4.50 | 15 | 50 | 3 | 1645-0591.591 | 1645-0591L591 |
| 2.00 | 6.00 | 20 | 50 | 3 | 1645-0787.787 | 1645-0787L787 |
| 2.50 | 7.50 | 23 | 50 | 3 | 1645-0984.906 | 1645-0984L906 |
| 3.00 | 9.00 | 23 | 50 | 3 | 1645-1181.906 | 1645-1181L906 |
| 3.50 | 10.5 | 25 | 75 | 6 | 1645-1378.984 | 1645-1378L984 |
| 4.00 | 12.0 | 25 | 75 | 6 | 1645-1575.984 | 1645-1575L984 |
| 4.50 | 13.5 | 30 | 75 | 6 | 1645-1772.1181 | 1645-1772L1181 |
| 5.00 | 15.0 | 30 | 75 | 6 | 1645-1968.1181 | 1645-1968L1181 |
| 5.50 | 16.5 | 30 | 75 | 6 | 1645-2165.1181 | 1645-2165L1181 |
| 6.00 | 18.0 | 30 | 75 | 6 | 1645-2362.1181 | 1645-2362L1181 |
SERIES 1645 WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | ||
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy | |||||
| AlTiN | ★ | ★ | ★ | ☆ | ☆ | ☆ | ☆ | ☆ |
