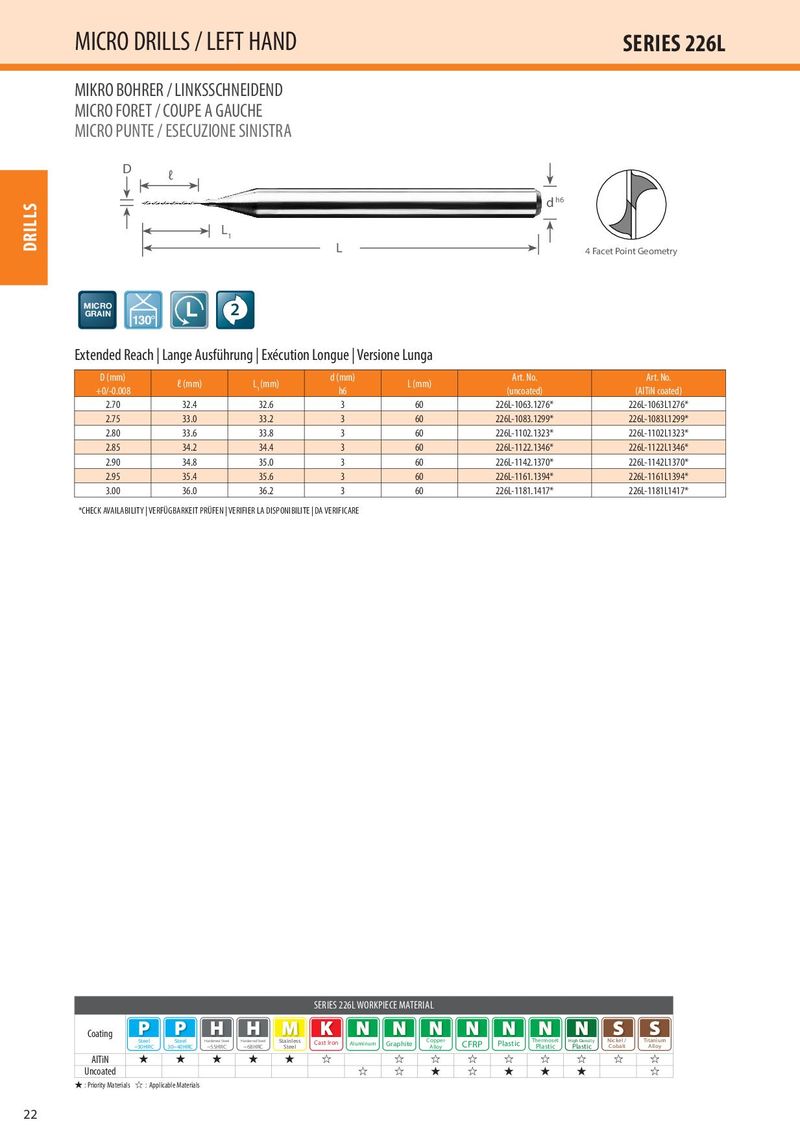

MIKRO BOHRER / LINKSSCHNEIDEND
MICRO FORET / COUPE A GAUCHE
MICRO PUNTE / ESECUZIONE SINISTRA
D ℓ
L
1
L
MICRO L 2
GRAIN 130° Extended Reach | Lange Ausführung | Exécution Longue | Versione Lunga
d h6
4 Facet Point Geometry
| D (mm) +0/-0.008 | ℓ (mm) | L1(mm) | d (mm) h6 | L (mm) | Art. No. (uncoated) | Art. No. (AlTiN coated) |
| 2.70 | 32.4 | 32.6 | 3 | 60 | 226L-1063.1276 | 226L-1063L1276 |
| 2.75 | 33.0 | 33.2 | 3 | 60 | 226L-1083.1299 | 226L-1083L1299 |
| 2.80 | 33.6 | 33.8 | 3 | 60 | 226L-1102.1323 | 226L-1102L1323 |
| 2.85 | 34.2 | 34.4 | 3 | 60 | 226L-1122.1346 | 226L-1122L1346 |
| 2.90 | 34.8 | 35.0 | 3 | 60 | 226L-1142.1370 | 226L-1142L1370 |
| 2.95 | 35.4 | 35.6 | 3 | 60 | 226L-1161.1394 | 226L-1161L1394 |
| 3.00 | 36.0 | 36.2 | 3 | 60 | 226L-1181.1417 | 226L-1181L1417 |
*CHECK AVAILABILITY | VERFÜGBARKEIT PRÜFEN | VERIFIER LA DISPONIBILITE | DA VERIFICARE
SERIES 226L WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | ||
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy | |||||
| AlTiN | ★ | ★ | ★ | ★ | ★ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ |
