Многооперационные токарно-фрезерные центры KOVOSVIT серии Multicut - страница 26

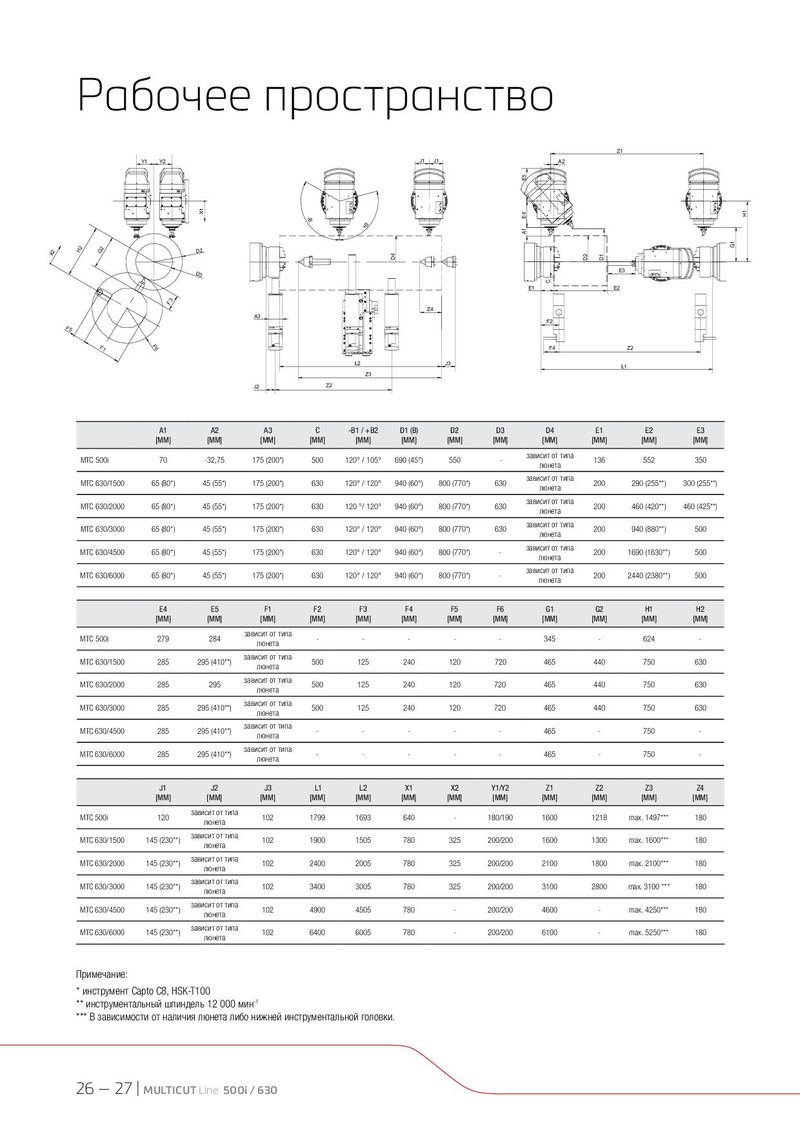

Рабочее пространство Z1 Y1 Y2 J1 J1 A2 E5 X1 H1 E4 -B +B A1 G1 D2 H2 G2 X2 D4 D2 D1 D3 E3 C E1 E2 F3 Z4 A3 F2 F5 F1 F4 Z2 F6 L2 J3 L1 Z3 J2 Z2 A1 A2 A3 C -B1 / +B2 D1 (B) D2 D3 D4 E1 E2 E3 [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] зависит от типа MTC 500i 70 -32,75 175 (200*) 500 120° / 105° 690 (45°) 550 - 136 552 350 люнета зависит от типа MTC 630/1500 65 (80*) 45 (55*) 175 (200*) 630 120° / 120° 940 (60°) 800 (770*) 630 200 290 (255**) 300 (255**) люнета зависит от типа MTC 630/2000 65 (80*) 45 (55*) 175 (200*) 630 120 °/ 120° 940 (60°) 800 (770*) 630 200 460 (420**) 460 (425**) люнета зависит от типа MTC 630/3000 65 (80*) 45 (55*) 175 (200*) 630 120° / 120° 940 (60°) 800 (770*) 630 200 940 (880**) 500 люнета зависит от типа MTC 630/4500 65 (80*) 45 (55*) 175 (200*) 630 120° / 120° 940 (60°) 800 (770*) - 200 1690 (1630**) 500 люнета зависит от типа MTC 630/6000 65 (80*) 45 (55*) 175 (200*) 630 120° / 120° 940 (60°) 800 (770*) - 200 2440 (2380**) 500 люнета E4 E5 F1 F2 F3 F4 F5 F6 G1 G2 H1 H2 [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] зависит от типа MTC 500i 279 284 - - - - - 345 - 624 - люнета зависит от типа MTC 630/1500 285 295 (410**) 500 125 240 120 720 465 440 750 630 люнета зависит от типа MTC 630/2000 285 295 500 125 240 120 720 465 440 750 630 люнета зависит от типа MTC 630/3000 285 295 (410**) 500 125 240 120 720 465 440 750 630 люнета зависит от типа MTC 630/4500 285 295 (410**) - - - - - 465 - 750 - люнета зависит от типа MTC 630/6000 285 295 (410**) - - - - - 465 - 750 - люнета J1 J2 J3 L1 L2 X1 X2 Y1/Y2 Z1 Z2 Z3 Z4 [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] [MM] зависит от типа MTC 500i 120 102 1799 1693 640 - 180/190 1600 1218 max. 1497*** 180 люнета зависит от типа MTC 630/1500 145 (230**) 102 1900 1505 780 325 200/200 1600 1300 max. 1600*** 180 люнета зависит от типа MTC 630/2000 145 (230**) 102 2400 2005 780 325 200/200 2100 1800 max. 2100*** 180 люнета зависит от типа MTC 630/3000 145 (230**) 102 3400 3005 780 325 200/200 3100 2800 max. 3100 *** 180 люнета зависит от типа MTC 630/4500 145 (230**) 102 4900 4505 780 - 200/200 4600 - max. 4250*** 180 люнета зависит от типа MTC 630/6000 145 (230**) 102 6400 6005 780 - 200/200 6100 - max. 5250*** 180 люнета Примечание: * инструмент Capto C8, HSK-T100 ** инструментальный шпиндель 12 000 мин-1 *** В зависимости от наличия люнета либо нижней инструментальной головки. 26 — 27 | MULTICUT Line 500i / 630
