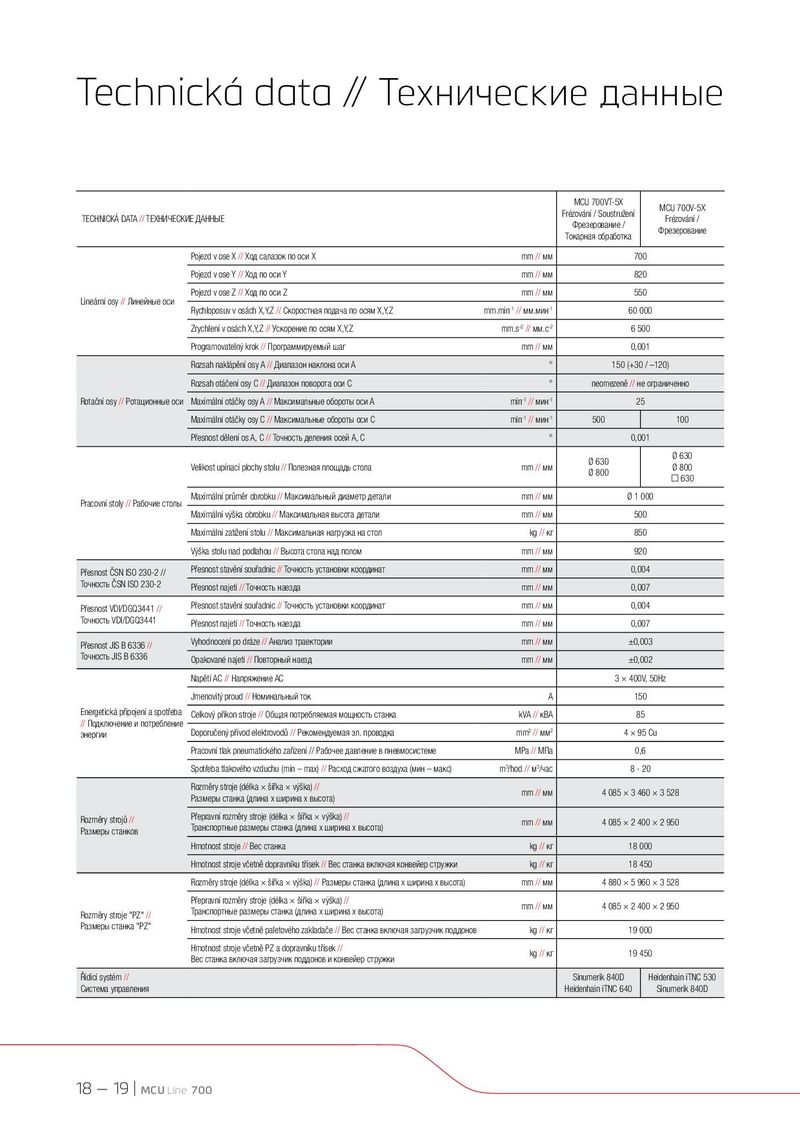

| TECHNICKÁ DATA//ТЕХНИЧЕСК | ИЕ ДАННЫЕ | | MCU 700VT-5X Frézování / Soustružení | MCU 700V-5X Frézování / |
| | | Фрезерование / Токарная обработка | Фрезерование |
| Pojezd v ose X//Ход салазок по оси Х | mm//мм | 700 | |
| Pojezd v ose Y//Ход по оси Y | mm//мм | 820 | |
| Lineární osy//Линейные оси | Pojezd v ose Z//Ход по оси Z | mm//мм | 550 | |
| Rychloposuv v osách X,Y,Z//Скоростная подача по осям X,Y,Z | mm.min-1 //мм.мин-1 | 60 000 | |
| Zrychlení v osách X,Y,Z//Ускорение по осям X,Y,Z | mm.s-2 //мм.с-2 | 6 500 | |
| Programovatelný krok//Программируемый шаг | mm//мм | 0,001 | |
| Rozsah naklápění osy A//Диапазон наклона оси A | ° | 150 (+30 / | –120) |
| Rozsah otáčení osy C//Диапазон поворота оси C | ° | neomezeně//не о | граниченно |
| Rotační osy//Ротационные оси | Maximální otáčky osy A//Максимальные обороты оси A | min-1 //мин-1 | 25 | |
| Maximální otáčky osy C//Максимальные обороты оси C | min-1 //мин-1 | 500 | 100 |
| Přesnost dělení os A, C//Точность деления осей A, C | ° | 0,001 | |
| Velikost upínací plochy stolu//Полезная площадь стола | mm//мм | Ø 630 Ø 800 | Ø 630 Ø 800 630 |
| Pracovní stoly//Рабочие столы | Maximální průměr obrobku//Максимальный диаметр детали | mm//мм | Ø 1 000 | |
| Maximální výška obrobku//Максимальная высота детали | mm//мм | 500 | |
| Maximální zatížení stolu//Максимальная нагрузка на стол | kg//кг | 850 | |
| Výška stolu nad podlahou//Высота стола над полом | mm//мм | 920 | |
| Přesnost ČSN ISO 230-2 // | Přesnost stavění souřadnic//Точность установки координат | mm//мм | 0,004 | |
| Точность ČSN ISO 230-2 | Přesnost najetí//Точность наезда | mm//мм | 0,007 | |
| Přesnost VDI/DGQ3441// | Přesnost stavění souřadnic//Точность установки координат | mm//мм | 0,004 | |
| Точность VDI/DGQ3441 | Přesnost najetí//Точность наезда | mm//мм | 0,007 | |
| Přesnost JIS B 6336// | Vyhodnocení po dráze//Анализ траектории | mm//мм | ±0,003 | |
| Точность JIS B 6336 | Opakované najetí//Повторный наезд | mm//мм | ±0,002 | |
| Napětí AC//Напряжение АС | | 3 × 400V, 5 | 0Hz |
| Jmenovitý proud//Номинальный ток | A | 150 | |
| Energetická připojení a spotřeba //Подключение и потребление | Celkový příkon stroje//Общая потребляемая мощность станка | kVA//кВА | 85 | |
| энергии | Doporučený přívod elektrovodů//Рекомендуемая эл. проводка | mm2 //мм2 | 4 × 95 C | u |
| Pracovní tlak pneumatického zařízení // Рабочее давление в пневмосистеме | MPa//МПа | 0,6 | |
| Spotřeba tlakového vzduchu (min – max)//Расход сжатого воздуха (мин – макс) | m3/hod//м3/час | 8 - 20 | |
| Rozměry stroje (délka × šířka × výška)// Размеры станка (длина х ширина х высота) | mm//мм | 4 085 × 3 460 | × 3 528 |
| Rozměry strojů// Размеры станков | Přepravní rozměry stroje (délka × šířka × výška)// Транспортные размеры станка (длина х ширина х высота) | mm//мм | 4 085 × 2 400 | × 2 950 |
| Hmotnost stroje//Вес станка | kg//кг | 18 000 | |
| Hmotnost stroje včetně dopravníku třísek//Вес станка включая конвейер стружки | kg//кг | 18 450 | |
| Rozměry stroje (délka × šířka × výška)//Размеры станка (длина х ширина х высота) | mm//мм | 4 880 × 5 960 | × 3 528 |
| Přepravní rozměry stroje (délka × šířka × výška)// | | | |
| Rozměry stroje "PZ"// | Транспортные размеры станка (длина х ширина х высота) | mm//мм | 4 085 × 2 400 | × 2 950 |
| Размеры станка "PZ" | Hmotnost stroje včetně paletového zakladače//Вес станка включая загрузчик поддонов | kg//кг | 19 000 | |
| Hmotnost stroje včetně PZ a dopravníku třísek// Вес станка включая загрузчик поддонов и конвейер стружки | kg//кг | 19 450 | |
| Řídicí systém// Система управления | | | Sinumerik 840D Heidenhain iTNC 640 H | eidenhain iTNC 530 Sinumerik 840D |
