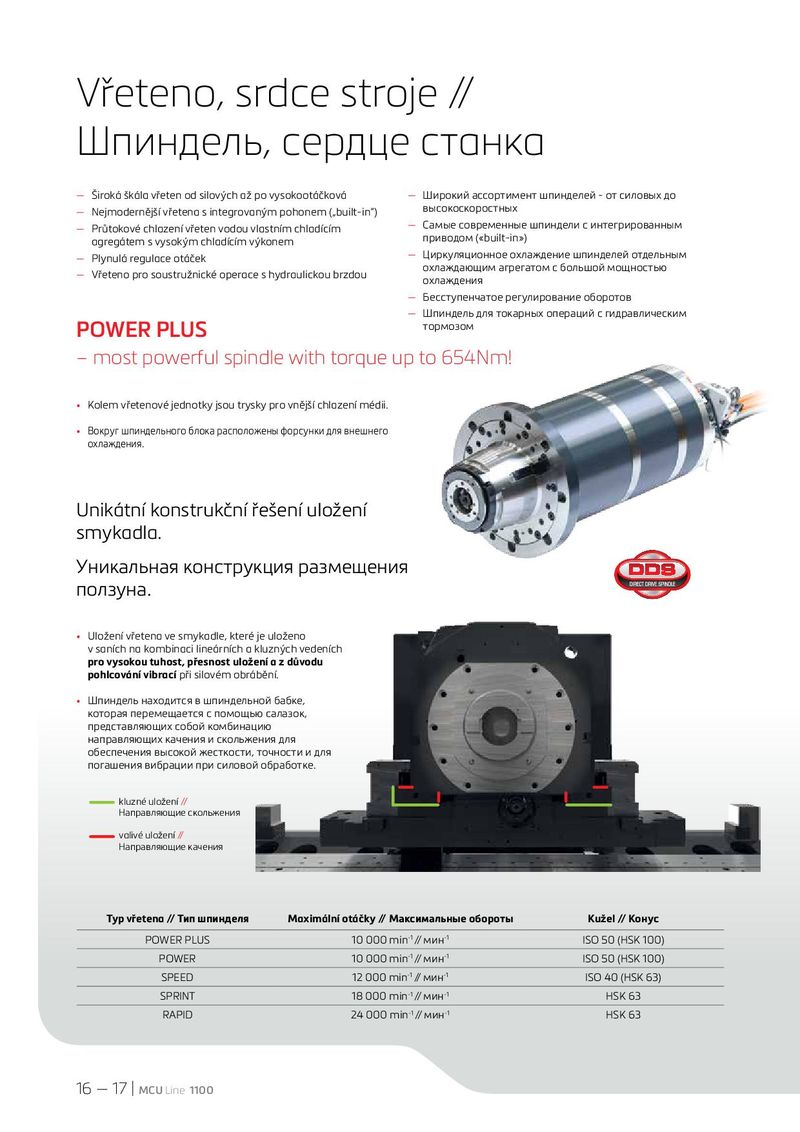

Фрезерные станки KOVOSVIT серии MCU 1100 - страница 16

Vřeteno, srdce stroje //

Шпиндель, сердце станка

• Široká škála vřeten od silových až po vysokootáčková
• Широкий ассортимент шпинделей - от силовых до
• Nejmodernější vřetena s integrovaným pohonem („built-in“) высокоскоростных
• Průtokové chlazení vřeten vodou vlastním chladícím
• Самые современные шпиндели с интегрированным

agregátem s vysokým chladícím výkonem приводом («built-in»)

• Plynulá regulace otáček
• Циркуляционное охлаждение шпинделей отдельным

охлаждающим агрегатом с большой мощностью

• Vřeteno pro soustružnické operace s hydraulickou brzdou охлаждения
• Бесступенчатое регулирование оборотов

POWER PLUS Шпиндель для токарных операций с гидравлическим тормозом

– most powerful spindle with torque up to 654Nm!

• Kolem vřetenové jednotky jsou trysky pro vnější chlazení médii.
• Вокруг шпиндельного блока расположены форсунки для внешнего охлаждения.

Unikátní konstrukční řešení uložení

smykadla.

Уникальная конструкция размещения

ползуна.

• Uložení vřetena ve smykadle, které je uloženo v saních na kombinaci lineárních a kluzných vedeních pro vysokou tuhost, přesnost uložení a z důvodu pohlcování vibrací při silovém obrábění.
• Шпиндель находится в шпиндельной бабке, которая перемещается с помощью салазок, представляющих собой комбинацию направляющих качения и скольжения для обеспечения высокой жесткости, точности и для погашения вибрации при силовой обработке.

kluzné uložení // Направляющие скольжения valivé uložení // Направляющие качения

Typ vřetena // Тип шпинделя Maximální otáčky // Максимальные обороты Kužel // Конус
