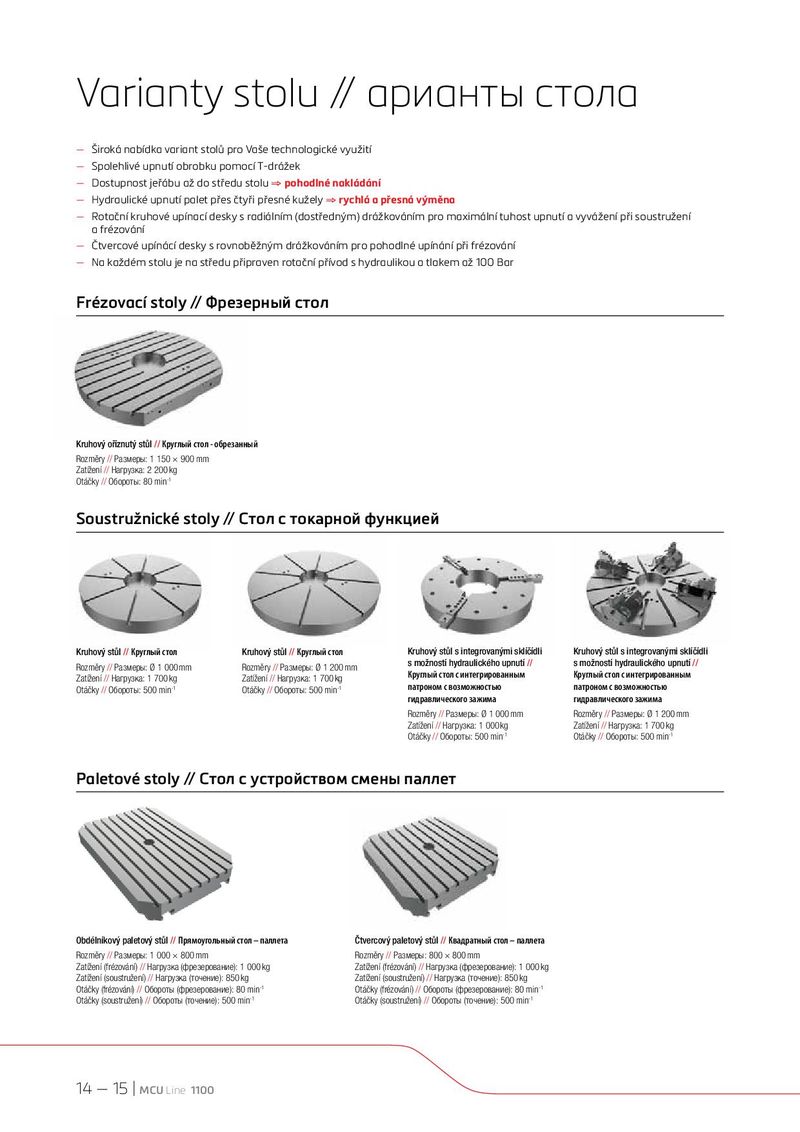

Varianty stolu // арианты стола
— Široká nabídka variant stolů pro Vaše technologické využití
— Spolehlivé upnutí obrobku pomocí T-drážek
— Dostupnost jeřábu až do středu stolu  pohodlné nakládání
— Hydraulické upnutí palet přes čtyři přesné kužely  rychlá a přesná výměna
— Rotační kruhové upínací desky s radiálním (dostředným) drážkováním pro maximální tuhost upnutí a vyvážení při soustružení
a frézování
— Čtvercové upínácí desky s rovnoběžným drážkováním pro pohodlné upínání při frézování
— Na každém stolu je na středu připraven rotační přívod s hydraulikou a tlakem až 100 Bar

Frézovací stoly // Фрезерный стол


Kruhový oříznutý stůl // Круглый стол - обрезанный
Rozměry // Размеры: 1 150 × 900 mm
Zatížení // Нагрузка: 2 200 kg
Otáčky // Обороты: 80 min-1

Soustružnické stoly // Стол с токарной функцией


Kruhový stůl // Круглый стол Kruhový stůl // Круглый стол Kruhový stůl s integrovanými sklíčídli Kruhový stůl s integrovanými sklíčídli
Rozměry // Размеры: Ø 1 000 mm Rozměry // Размеры: Ø 1 200 mm s možností hydraulického upnutí // s možností hydraulického upnutí //
Zatížení // Нагрузка: 1 700 kg Zatížení // Нагрузка: 1 700 kg Круглый стол с интегрированным Круглый стол с интегрированным
Otáčky // Обороты: 500 min-1 Otáčky // Обороты: 500 min-1 патроном с возможностью патроном с возможностью
гидравлического зажима гидравлического зажима
Rozměry // Размеры: Ø 1 000 mm Rozměry // Размеры: Ø 1 200 mm
Zatížení // Нагрузка: 1 000 kg Zatížení // Нагрузка: 1 700 kg
Otáčky // Обороты: 500 min-1 Otáčky // Обороты: 500 min-1

Paletové stoly // Стол с устройством смены паллет


Obdélníkový paletový stůl // Прямоугольный стол – паллета Čtvercový paletový stůl // Квадратный стол – паллета
Rozměry // Размеры: 1 000 × 800 mm Rozměry // Размеры: 800 × 800 mm
Zatížení (frézování) // Нагрузка (фрезерование): 1 000 kg Zatížení (frézování) // Нагрузка (фрезерование): 1 000 kg
Zatížení (soustružení) // Нагрузка (точение): 850 kg Zatížení (soustružení) // Нагрузка (точение): 850 kg
Otáčky (frézování) // Обороты (фрезерование): 80 min-1 Otáčky (frézování) // Обороты (фрезерование): 80 min-1
Otáčky (soustružení) // Обороты (точение): 500 min-1 Otáčky (soustružení) // Обороты (точение): 500 min-1


14 — 15 | MCU Line 1100
