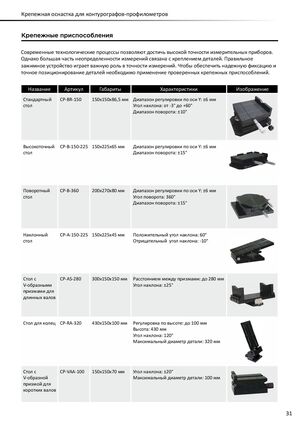

Крепежная оснастка для контурографов-профилометров
Современные технологические процессы позволяют достичь высокой точности измерительных приборов. Однако большая часть неопределенности измерений связана с креплением деталей. Правильное зажимное устройство играет важную роль в точности измерений. Чтобы обеспечить надежную фиксацию и точное позиционирование деталей, необходимо применение проверенных крепежных приспособлений.
| Название | Артикул | Габариты | Характеристики |
|---|---|---|---|
| Стандартный стол | CP-BR-150 | 150x150x86,5 мм | Диапазон регулировки по оси Y: ±6 мм; угол наклона: от -3° до +60°; диапазон поворота: ±10° |
| Высокоточный стол | CP-B-150-225 | 150x225x65 мм | Диапазон регулировки по оси Y: ±6 мм; диапазон поворота: ±15° |
| Поворотный стол | CP-B-360 | 200x270x80 мм | Диапазон регулировки по оси Y: ±6 мм; угол поворота: 360°; диапазон поворота: ±15° |
| Наклонный стол | CP-A-150-225 | 150x225x45 мм | Положительный угол наклона: 60°; отрицательный угол наклона: -10° |
| Стол с V-образными призмами для длинных валов | CP-AS-280 | 300x150x150 мм | Расстояние между призмами: до 280 мм; угол наклона: ±25° |
| Стол для колец | CP-RA-320 | 430x150x100 мм | Регулировка по высоте: до 100 мм; высота: 430 мм; угол наклона: 120°; максимальный диаметр детали: 320 мм |
| Стол с V-образной призмой для коротких валов | CP-VAA-100 | 150x150x70 мм | Угол наклона: ±20°; максимальный диаметр детали: 100 мм |
