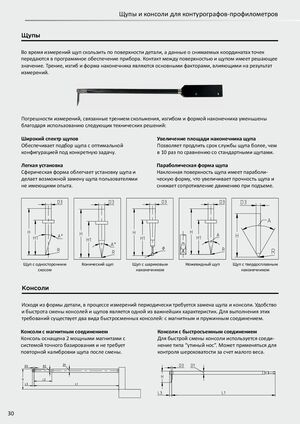

Щупы и консоли для контурографов-профилометров

Во время измерений щуп скользит по поверхности детали, а данные о снимаемых координатах точек передаются в программное обеспечение прибора. Контакт между поверхностью и щупом имеет решающее значение. Трение, изгиб и форма наконечника являются основными факторами, влияющими на результат измерений.

Погрешности измерений, связанные с трением скольжения, изгибом и формой наконечника, уменьшены благодаря использованию следующих технических решений:

• Широкий спектр щупов — обеспечивает подбор щупа с оптимальной конфигурацией под конкретную задачу.
• Увеличение площади наконечника щупа — позволяет продлить срок службы щупа более чем в 10 раз по сравнению со стандартными щупами.
• Легкая установка — сферическая форма облегчает установку щупа и делает возможной замену щупа пользователями, не имеющими опыта.
• Параболическая форма щупа — наклонная поверхность щупа имеет параболическую форму, что увеличивает прочность щупа и снижает сопротивление движению при подъеме.

Типы щупов: щуп с односторонним скосом, конический щуп, щуп с шариковым наконечником, ножевидный щуп, щуп с твердосплавным наконечником.

Исходя из формы детали, в процессе измерений периодически требуется замена щупа и консоли. Удобство и быстрота смены консолей и щупов является одной из важнейших характеристик. Для выполнения этих требований существует два вида быстросменных консолей: с магнитным и пружинным соединением.

• Консоли с магнитным соединением — консоль оснащена 2 мощными магнитами с системой точного базирования и не требует повторной калибровки щупа после смены.
• Консоли с быстросъемным соединением — для быстрой смены консоли используется соединение типа «утиный нос». Может применяться для контроля шероховатости за счет малого веса.
