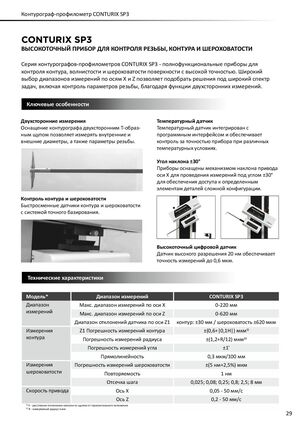

Контурограф-профилометр CONTURIX SР3

ВЫСОКОТОЧНЫЙ ПРИБОР ДЛЯ КОНТРОЛЯ РЕЗЬБЫ, КОНТУРА И ШЕРОХОВАТОСТИ

Серия контурографов-профилометров CONTURIX SP3 — полнофункциональные приборы для контроля контура, волнистости и шероховатости поверхности с высокой точностью. Широкий выбор диапазонов измерений по осям X и Z позволяет подобрать решения под широкий спектр задач, включая контроль параметров резьбы, благодаря функции двухсторонних измерений.

Ключевые особенности

  • Двухсторонние измерения — оснащение контурографа двухсторонним Т-образным щупом позволяет измерять внутренние и внешние диаметры, а также параметры резьбы.
  • Температурный датчик — интегрирован с программным интерфейсом и обеспечивает контроль за точностью прибора при различных температурных условиях.
  • Угол наклона ±30° — приборы оснащены механизмом наклона привода оси X для проведения измерений под углом ±30° для обеспечения доступа к определенным элементам деталей сложной конфигурации.
  • Контроль контура и шероховатости — быстросменные датчики контура и шероховатости с системой точного базирования.
  • Высокоточный цифровой датчик — датчик высокого разрешения 20 нм обеспечивает точность измерений до 0,6 мкм.

Технические характеристики

Модель*Диапазон измеренийCONTURIX SР3
Диапазон измеренийМакс. диапазон измерений по оси X0-220 мм
Макс. диапазон измерений по оси Z0-620 мм
Диапазон отклонений датчика по оси Z1контур: ±30 мм / шероховатость ±620 мкм
Измерения контураZ1 Погрешность измерений контура±(0,6+|0,1H|) мкм¹⁾
Погрешность измерений радиуса±(1,2+R/12) мкм²⁾
Погрешность измерений угла±1
Прямолинейность0,3 мкм/100 мм
Измерения шероховатостиПогрешность измерений шероховатости±(5 нм+2,5%) мкм
Повторяемость1 нм
Отсечка шага0,025; 0,08; 0,25; 0,8; 2,5; 8 мм
Скорость приводаОсь X0,05 - 50 мм/с
Ось Z0,2 - 50 мм/с

¹⁾ H — расстояние отклонения консоли со щупом от горизонтального положения
²⁾ R — измеряемый радиус в мм
