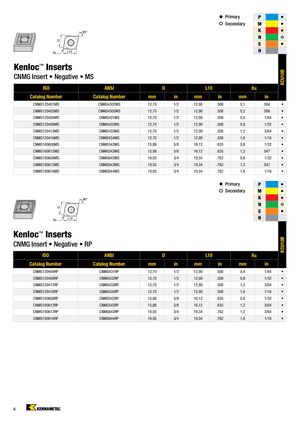

Токарные пластины серии KCU10B с технологией покрытия KENGold PVD Kennametal 2023 - страница 6

Предыдущая страница Следующая страница

Навигация

Сменные пластины Kenloc™

KCU10B

Пластина CNMG • Отрицательная • MS

Каталожный номер ISO Каталожный номер ANSI D (мм) D (дюйм) L10 (мм) L10 (дюйм) Rε (мм) Rε (дюйм) Применение
CNMG120401MS CNMG4302MS 12,70 1/2 12,90 .508 0,1 .004 •
CNMG120402MS CNMG4305MS 12,70 1/2 12,90 .508 0,2 .008 •
CNMG120404MS CNMG431MS 12,70 1/2 12,90 .508 0,4 1/64 •
CNMG120408MS CNMG432MS 12,70 1/2 12,90 .508 0,8 1/32 •
CNMG120412MS CNMG433MS 12,70 1/2 12,90 .508 1,2 3/64 •
CNMG120416MS CNMG434MS 12,70 1/2 12,90 .508 1,6 1/16 •
CNMG160608MS CNMG542MS 15,88 5/8 16,12 .635 0,8 1/32 •
CNMG160612MS CNMG543MS 15,88 5/8 16,12 .635 1,2 .047 •
CNMG190608MS CNMG642MS 19,05 3/4 19,34 .762 0,8 1/32 •
CNMG190612MS CNMG643MS 19,05 3/4 19,34 .762 1,2 .047 •
CNMG190616MS CNMG644MS 19,05 3/4 19,34 .762 1,6 1/16 •

Основной: P, M, K, N, S, H

Вторичный: P, M, K, N, S, H

Сменные пластины Kenloc™

KCU10B

Пластина CNMG • Отрицательная • RP

Каталожный номер ISO Каталожный номер ANSI D (мм) D (дюйм) L10 (мм) L10 (дюйм) Rε (мм) Rε (дюйм) Применение
CNMG120404RP CNMG431RP 12,70 1/2 12,90 .508 0,4 1/64 •
CNMG120408RP CNMG432RP 12,70 1/2 12,90 .508 0,8 1/32 •
CNMG120412RP CNMG433RP 12,70 1/2 12,90 .508 1,2 3/64 •
CNMG120416RP CNMG434RP 12,70 1/2 12,90 .508 1,6 1/16 •
CNMG160608RP CNMG542RP 15,88 5/8 16,12 .635 0,8 1/32 •
CNMG160612RP CNMG543RP 15,88 5/8 16,12 .635 1,2 3/64 •
CNMG190612RP CNMG643RP 19,05 3/4 19,34 .762 1,2 3/64 •
CNMG190616RP CNMG644RP 19,05 3/4 19,34 .762 1,6 1/16 •

Основной: P, M, K, N, S, H

Вторичный: P, M, K, N, S, H
