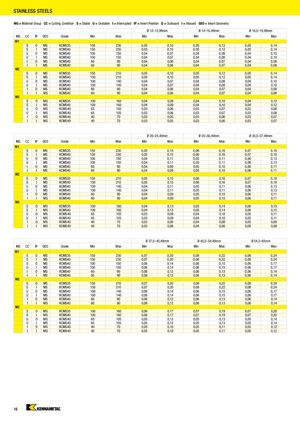

Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024 - страница 16

Каталог Kennametal инновации 2021.1

Каталог Kennametal инновации 2021.1

Инструментальные патроны системы SAFE-LOCK Kennametal 2024

Инструментальные патроны системы SAFE-LOCK Kennametal 2024

Решения Kennametal для обработки композитов 2024

Решения Kennametal для обработки композитов 2024

Основной каталог Kennametal вращающиеся инструменты 2018

Основной каталог Kennametal вращающиеся инструменты 2018

Инновационные токарные пластины с покрытиями KENGold CVD и PVD Kennametal 2025

Инновационные токарные пластины с покрытиями KENGold CVD и PVD Kennametal 2025

Каталог Kennametal инновации 2022.1

Каталог Kennametal инновации 2022.1

НЕРЖАВЕЮЩИЕ СТАЛИ

Технические данные Drill Fix PRO — скорость резания Vc в м/мин и подача Fz в мм/об

Обозначения: MG — Группа материала | CC — Условие резания | S — Стабильное | U — Нестабильное | I — Прерывистое | IP — Положение пластины | O — Наружное | I — Внутреннее | GEO — Геометрия пластины

MG	CC	IP	GEO	Марка	Скорость м/мин		Ø 12–13,99 мм, мм/об		Ø 14–16,49 мм, мм/об		Ø 16,5–19,99 мм, мм/об
					Min	Max	Min	Max	Min	Max	Min	Max
M1	S	O	MS	KCMS35	150	230	0,05	0,10	0,05	0,12	0,05	0,14
	S	I	MS	KCMS40	150	230	0,05	0,10	0,05	0,12	0,05	0,14
	U	O	MS	KCMS40	100	150	0,04	0,07	0,04	0,08	0,04	0,10
	U	I	MS	KCMS40	100	150	0,04	0,07	0,04	0,08	0,04	0,10
	I	O	MS	KCMS40	60	90	0,04	0,06	0,04	0,07	0,04	0,08
	I	I	MS	KCMS40	60	90	0,04	0,06	0,04	0,07	0,04	0,08
M2	S	O	MS	KCMS35	150	210	0,05	0,10	0,05	0,12	0,05	0,14
	S	I	MS	KCMS40	150	210	0,05	0,10	0,05	0,12	0,05	0,14
	U	O	MS	KCMS40	100	140	0,04	0,07	0,04	0,08	0,04	0,10
	U	I	MS	KCMS40	100	140	0,04	0,07	0,04	0,08	0,04	0,10
	I	O	MS	KCMS40	60	90	0,04	0,06	0,04	0,07	0,04	0,08
	I	I	MS	KCMS40	60	90	0,04	0,06	0,04	0,07	0,04	0,08
M3	S	O	MS	KCMS35	100	160	0,04	0,09	0,04	0,10	0,04	0,12
	S	I	MS	KCMS40	100	160	0,04	0,09	0,04	0,10	0,04	0,12
	U	O	MS	KCMS40	65	105	0,03	0,06	0,03	0,07	0,03	0,08
	U	I	MS	KCMS40	65	105	0,03	0,06	0,03	0,07	0,03	0,08
	I	O	MS	KCMS40	40	70	0,03	0,05	0,03	0,06	0,03	0,07
	I	I	MS	KCMS40	40	70	0,03	0,05	0,03	0,06	0,03	0,07

MG	CC	IP	GEO	Марка	Скорость м/мин		Ø 20–24,49 мм, мм/об		Ø 25–30,49 мм, мм/об		Ø 30,5–37,49 мм, мм/об
					Min	Max	Min	Max	Min	Max	Min	Max
M1	S	O	MS	KCMS35	150	230	0,05	0,15	0,06	0,16	0,07	0,18
	S	I	MS	KCMS40	150	230	0,05	0,15	0,06	0,16	0,07	0,18
	U	O	MS	KCMS40	100	150	0,04	0,11	0,05	0,11	0,06	0,13
	U	I	MS	KCMS40	100	150	0,04	0,11	0,05	0,11	0,06	0,13
	I	O	MS	KCMS40	60	90	0,04	0,09	0,05	0,10	0,06	0,11
	I	I	MS	KCMS40	60	90	0,04	0,09	0,05	0,10	0,06	0,11
M2	S	O	MS	KCMS35	150	210	0,05	0,15	0,06	0,16	0,07	0,18
	S	I	MS	KCMS40	150	210	0,05	0,15	0,06	0,16	0,07	0,18
	U	O	MS	KCMS40	100	140	0,04	0,11	0,05	0,11	0,06	0,13
	U	I	MS	KCMS40	100	140	0,04	0,11	0,05	0,11	0,06	0,13
	I	O	MS	KCMS40	60	90	0,04	0,09	0,05	0,10	0,06	0,11
	I	I	MS	KCMS40	60	90	0,04	0,09	0,05	0,10	0,06	0,11
M3	S	O	MS	KCMS35	100	160	0,04	0,13	0,05	0,14	0,06	0,15
	S	I	MS	KCMS40	100	160	0,04	0,13	0,05	0,14	0,06	0,15
	U	O	MS	KCMS40	65	105	0,03	0,09	0,04	0,10	0,05	0,11
	U	I	MS	KCMS40	65	105	0,03	0,09	0,04	0,10	0,05	0,11
	I	O	MS	KCMS40	40	70	0,03	0,08	0,04	0,08	0,05	0,09
	I	I	MS	KCMS40	40	70	0,03	0,08	0,04	0,08	0,05	0,09

MG	CC	IP	GEO	Марка	Скорость м/мин		Ø 37,5–45,49 мм, мм/об		Ø 45,5–54,49 мм, мм/об		Ø 54,5–65 мм, мм/об
					Min	Max	Min	Max	Min	Max	Min	Max
M1	S	O	MS	KCMS35	150	230	0,07	0,20	0,08	0,22	0,08	0,24
	S	I	MS	KCMS40	150	230	0,07	0,20	0,08	0,22	0,08	0,24
	U	O	MS	KCMS40	100	150	0,06	0,14	0,06	0,15	0,06	0,17
	U	I	MS	KCMS40	100	150	0,06	0,14	0,06	0,15	0,06	0,17
	I	O	MS	KCMS40	60	90	0,06	0,12	0,06	0,13	0,06	0,14
	I	I	MS	KCMS40	60	90	0,06	0,12	0,06	0,13	0,06	0,14
M2	S	O	MS	KCMS35	150	210	0,07	0,20	0,08	0,22	0,08	0,24
	S	I	MS	KCMS40	150	210	0,07	0,20	0,08	0,22	0,08	0,24
	U	O	MS	KCMS40	100	140	0,06	0,14	0,06	0,15	0,06	0,17
	U	I	MS	KCMS40	100	140	0,06	0,14	0,06	0,15	0,06	0,17
	I	O	MS	KCMS40	60	90	0,06	0,12	0,06	0,13	0,06	0,14
	I	I	MS	KCMS40	60	90	0,06	0,12	0,06	0,13	0,06	0,14
M3	S	O	MS	KCMS35	100	160	0,06	0,17	0,07	0,19	0,07	0,20
	S	I	MS	KCMS40	100	160	0,06	0,17	0,07	0,19	0,07	0,20
	U	O	MS	KCMS40	65	105	0,05	0,12	0,05	0,13	0,05	0,14
	U	I	MS	KCMS40	65	105	0,05	0,12	0,05	0,13	0,05	0,14
	I	O	MS	KCMS40	40	70	0,05	0,10	0,05	0,11	0,05	0,12
	I	I	MS	KCMS40	40	70	0,05	0,10	0,05	0,11	0,05	0,12
