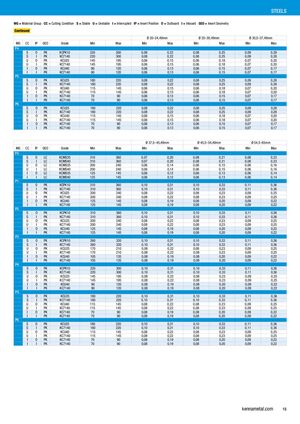

Обозначения: MG — Группа материала | CC — Условие резания | S — Стабильное | U — Нестабильное | I — Прерывистое | IP — Положение пластины | O — Наружное | I — Внутреннее | GEO — Геометрия пластины
| MG | CC | IP | GEO | Марка | Скорость м/мин | Ø 20–24,49 мм, мм/об | Ø 25–30,49 мм, мм/об | Ø 30,5–37,49 мм, мм/об | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | Min | Max | Min | Max | Min | Max | |||||
| P4 | S | O | PK | KCPK10 | 220 | 300 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 |
| S | I | PK | KC7140 | 220 | 300 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 | |
| U | O | PK | KCU25 | 145 | 195 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| U | I | PK | KC7140 | 145 | 195 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| I | O | PK | KCU40 | 90 | 120 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| I | I | PK | KC7140 | 90 | 120 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| P5 | S | O | PK | KCU25 | 180 | 220 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 |
| S | I | PK | KC7140 | 180 | 220 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 | |
| U | O | PK | KCU40 | 115 | 145 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| U | I | PK | KC7140 | 115 | 145 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| I | O | PK | KC7140 | 70 | 90 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| I | I | PK | KC7140 | 70 | 90 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| P6 | S | O | PK | KCU25 | 180 | 220 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 |
| S | I | PK | KC7140 | 180 | 220 | 0,08 | 0,22 | 0,08 | 0,25 | 0,09 | 0,28 | |
| U | O | PK | KCU40 | 115 | 145 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| U | I | PK | KC7140 | 115 | 145 | 0,06 | 0,15 | 0,06 | 0,18 | 0,07 | 0,20 | |
| I | O | PK | KC7140 | 70 | 90 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| I | I | PK | KC7140 | 70 | 90 | 0,06 | 0,13 | 0,06 | 0,15 | 0,07 | 0,17 | |
| MG | CC | IP | GEO | Марка | Скорость м/мин | Ø 37,5–45,49 мм, мм/об | Ø 45,5–54,49 мм, мм/об | Ø 54,5–65 мм, мм/об | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | Min | Max | Min | Max | Min | Max | |||||
| P4 | S | O | PK | KCPK10 | 220 | 300 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 |
| S | I | PK | KC7140 | 220 | 300 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 | |
| U | O | PK | KCU25 | 145 | 195 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| U | I | PK | KC7140 | 145 | 195 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| I | O | PK | KCU40 | 90 | 120 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
| I | I | PK | KC7140 | 90 | 120 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
| P5 | S | O | PK | KCU25 | 180 | 220 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 |
| S | I | PK | KC7140 | 180 | 220 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 | |
| U | O | PK | KCU40 | 115 | 145 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| U | I | PK | KC7140 | 115 | 145 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| I | O | PK | KC7140 | 70 | 90 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
| I | I | PK | KC7140 | 70 | 90 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
| P6 | S | O | PK | KCU25 | 180 | 220 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 |
| S | I | PK | KC7140 | 180 | 220 | 0,10 | 0,31 | 0,10 | 0,33 | 0,11 | 0,36 | |
| U | O | PK | KCU40 | 115 | 145 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| U | I | PK | KC7140 | 115 | 145 | 0,08 | 0,22 | 0,08 | 0,23 | 0,09 | 0,25 | |
| I | O | PK | KC7140 | 70 | 90 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
| I | I | PK | KC7140 | 70 | 90 | 0,08 | 0,19 | 0,08 | 0,20 | 0,09 | 0,22 | |
