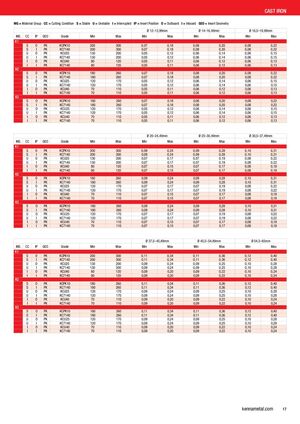

Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024 - страница 17

Предыдущая страница Следующая страница

Навигация

ЧУГУН

МГ = Группа материала | УР = Условие резания | С = Стабильное | Н = Нестабильное | П = Прерывистое | ПП = Позиция пластины | Н = Наружная | В = Внутренняя | ГП = Геометрия пластины

Диаметр Ø 12–13,99 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
К1 С Н ПК KCPK10 200 300 0,07 0,18 0,08 0,20 0,08 0,22
С В ПК KC7140 200 300 0,07 0,18 0,08 0,20 0,08 0,22
Н Н ПК KCU25 130 200 0,05 0,12 0,06 0,14 0,06 0,15
Н В ПК KC7140 130 200 0,05 0,12 0,06 0,14 0,06 0,15
П Н ПК KCU40 80 120 0,05 0,11 0,06 0,12 0,06 0,13
П В ПК KC7140 80 120 0,05 0,11 0,06 0,12 0,06 0,13
К2 С Н ПК KCPK10 180 260 0,07 0,18 0,08 0,20 0,08 0,22
С В ПК KC7140 180 260 0,07 0,18 0,08 0,20 0,08 0,22
Н Н ПК KCU25 120 170 0,05 0,12 0,06 0,14 0,06 0,15
Н В ПК KC7140 120 170 0,05 0,12 0,06 0,14 0,06 0,15
П Н ПК KCU40 70 110 0,05 0,11 0,06 0,12 0,06 0,13
П В ПК KC7140 70 110 0,05 0,11 0,06 0,12 0,06 0,13
К3 С Н ПК KCPK10 180 260 0,07 0,18 0,08 0,20 0,08 0,22
С В ПК KC7140 180 260 0,07 0,18 0,08 0,20 0,08 0,22
Н Н ПК KCU25 120 170 0,05 0,12 0,06 0,14 0,06 0,15
Н В ПК KC7140 120 170 0,05 0,12 0,06 0,14 0,06 0,15
П Н ПК KCU40 70 110 0,05 0,11 0,06 0,12 0,06 0,13
П В ПК KC7140 70 110 0,05 0,11 0,06 0,12 0,06 0,13

Диаметр Ø 20–24,49 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
К1 С Н ПК KCPK10 200 300 0,09 0,24 0,09 0,28 0,10 0,31
С В ПК KC7140 200 300 0,09 0,24 0,09 0,28 0,10 0,31
Н Н ПК KCU25 130 200 0,07 0,17 0,07 0,19 0,08 0,22
Н В ПК KC7140 130 200 0,07 0,17 0,07 0,19 0,08 0,22
П Н ПК KCU40 80 120 0,07 0,15 0,07 0,17 0,08 0,18
П В ПК KC7140 80 120 0,07 0,15 0,07 0,17 0,08 0,18
К2 С Н ПК KCPK10 180 260 0,09 0,24 0,09 0,28 0,10 0,31
С В ПК KC7140 180 260 0,09 0,24 0,09 0,28 0,10 0,31
Н Н ПК KCU25 120 170 0,07 0,17 0,07 0,19 0,08 0,22
Н В ПК KC7140 120 170 0,07 0,17 0,07 0,19 0,08 0,22
П Н ПК KCU40 70 110 0,07 0,15 0,07 0,17 0,08 0,18
П В ПК KC7140 70 110 0,07 0,15 0,07 0,17 0,08 0,18
К3 С Н ПК KCPK10 180 260 0,09 0,24 0,09 0,28 0,10 0,31
С В ПК KC7140 180 260 0,09 0,24 0,09 0,28 0,10 0,31
Н Н ПК KCU25 120 170 0,07 0,17 0,07 0,19 0,08 0,22
Н В ПК KC7140 120 170 0,07 0,17 0,07 0,19 0,08 0,22
П Н ПК KCU40 70 110 0,07 0,15 0,07 0,17 0,08 0,18
П В ПК KC7140 70 110 0,07 0,15 0,07 0,17 0,08 0,18

Диаметр Ø 37,5–45,49 мм

МГ УР ПП ГП Марка Скорость (м/мин) Подача (мм/об) Подача (мм/об) Подача (мм/об)
Мин Макс Мин Макс Мин Макс Мин Макс
К1 С Н ПК KCPK10 200 300 0,11 0,34 0,11 0,36 0,12 0,40
С В ПК KC7140 200 300 0,11 0,34 0,11 0,36 0,12 0,40
Н Н ПК KCU25 130 200 0,09 0,24 0,09 0,25 0,10 0,28
Н В ПК KC7140 130 200 0,09 0,24 0,09 0,25 0,10 0,28
П Н ПК KCU40 80 120 0,09 0,20 0,09 0,22 0,10 0,24
П В ПК KC7140 80 120 0,09 0,20 0,09 0,22 0,10 0,24
К2 С Н ПК KCPK10 180 260 0,11 0,34 0,11 0,36 0,12 0,40
С В ПК KC7140 180 260 0,11 0,34 0,11 0,36 0,12 0,40
Н Н ПК KCU25 120 170 0,09 0,24 0,09 0,25 0,10 0,28
Н В ПК KC7140 120 170 0,09 0,24 0,09 0,25 0,10 0,28
П Н ПК KCU40 70 110 0,09 0,20 0,09 0,22 0,10 0,24
П В ПК KC7140 70 110 0,09 0,20 0,09 0,22 0,10 0,24
К3 С Н ПК KCPK10 180 260 0,11 0,34 0,11 0,36 0,12 0,40
С В ПК KC7140 180 260 0,11 0,34 0,11 0,36 0,12 0,40
Н Н ПК KCU25 120 170 0,09 0,24 0,09 0,25 0,10 0,28
Н В ПК KC7140 120 170 0,09 0,24 0,09 0,25 0,10 0,28
П Н ПК KCU40 70 110 0,09 0,20 0,09 0,22 0,10 0,24
П В ПК KC7140 70 110 0,09 0,20 0,09 0,22 0,10 0,24
