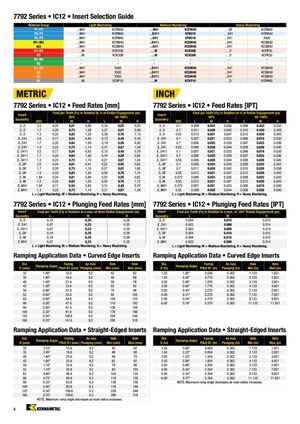

7792 Series • IC12 • Руководство по выбору пластин

Группа материалов Черновая обработка Получистовая обработка Тяжелая обработка
P1–P2 ...M41 KCPM40 …M41 KCPM40 …GP KCPM40
P3–P4 ...M41 KCPM40 …D411 SP6519 …D41 KCPM40
P5–P6 ...M41 KCPM40 ...D41 SP6519 ...D41 X500
M1–M2 ...M41 KCSM40 ...D411 KCSM40 ...D41 KCSM40
M3 ...M41 KCSM40 ...D41 KCSM40 ...D41 KCSM40
K1–K2 …M KCK20B …M KCK20B …D KCPK30
K3 …M KCK20B …M KCK20B …D KCPK30
N1–N2 – – – – – –
N3 – – – – – –
S1–S2 ...M41 X500 ...D411 KCSM40 ...D41 KCSM40
S3 ...M41 X500 ...D411 KCSM40 ...D41 KCSM40
S4 ...M41 X500 ...D411 KCSM40 ...D41 KCSM40
H1 …M KCKP10 …M KCKP10 …D KCPM40

7792 Series • IC12 • Скорости подачи [мм]

Подача на зуб (Fz) в зависимости от % радиального углубления (ae)

Геометрия Глубина резания 30% 40–100%
L M H L M H
.S..D 2,5 0,24 0,61 0,89 0,22 0,55 0,82
.S..D 1,7 0,29 0,73 1,08 0,27 0,67 0,98
.S..D 1,3 0,33 0,83 1,22 0,30 0,76 1,12
.E..D41 2,5 0,17 0,54 0,83 0,15 0,49 0,76
.E..D41 1,7 0,20 0,64 1,00 0,19 0,59 0,92
.E..D41 1,3 0,23 0,73 1,14 0,21 0,67 1,04
.E..D411 2,5 0,17 0,54 0,83 0,15 0,49 0,76
.E..D411 1,7 0,20 0,64 1,00 0,19 0,59 0,92
.E..D411 1,3 0,23 0,73 1,14 0,21 0,67 1,04
.S..GP 2,5 0,24 0,61 0,91 0,22 0,55 0,83
.S..GP 1,7 0,29 0,73 1,10 0,27 0,67 1,00
.S..GP 1,3 0,33 0,83 1,25 0,30 0,76 1,14
.S..M 1,84 0,24 0,61 0,89 0,22 0,55 0,82
.S..M 1,3 0,33 0,83 1,22 0,30 0,76 1,12
.E..M41 1,84 0,17 0,54 0,83 0,15 0,49 0,76
.E..M41 1,3 0,23 0,73 1,14 0,21 0,67 1,04

L = Черновая обработка; M = Получистовая обработка; H = Тяжелая обработка.

7792 Series • IC12 • Скорости подачи [дюйм/зуб]

Подача на зуб (Fz) в зависимости от % радиального углубления (ae)

Геометрия Глубина резания 30% 40–100%
L M H L M H
.S..D 0,1 0,009 0,024 0,036 0,009 0,022 0,032
.S..D 0,7 0,011 0,028 0,042 0,010 0,026 0,038
.S..D 0,55 0,013 0,031 0,047 0,012 0,029 0,043
.E..D41 0,1 0,007 0,021 0,033 0,006 0,019 0,030
.E..D41 0,7 0,008 0,025 0,039 0,007 0,023 0,036
.E..D41 0,55 0,009 0,028 0,044 0,008 0,026 0,040
.E..D411 0,1 0,007 0,021 0,033 0,006 0,019 0,030
.E..D411 0,7 0,008 0,025 0,039 0,007 0,023 0,036
.E..D411 0,55 0,009 0,028 0,044 0,008 0,026 0,040
.S..GP 0,1 0,009 0,024 0,035 0,009 0,022 0,032
.S..GP 0,7 0,011 0,028 0,042 0,010 0,026 0,038
.S..GP 0,55 0,013 0,031 0,047 0,012 0,029 0,043
.S..M 0,072 0,009 0,024 0,036 0,009 0,022 0,032
.S..M 0,55 0,013 0,031 0,047 0,012 0,029 0,043
.E..M41 0,072 0,007 0,021 0,033 0,006 0,019 0,030
.E..M41 0,55 0,009 0,028 0,044 0,008 0,026 0,040

L = Черновая обработка; M = Получистовая обработка; H = Тяжелая обработка.

7792 Series • IC12 • Скорости подачи при врезании [мм]

Подача на зуб (Fz) при макс. радиальном углублении 9 мм (ae)

Геометрия L M H
.S..D 0,10 0,25 0,38
.E..D41 0,07 0,23 0,35
.E..D411 0,07 0,23 0,35
.S..GP 0,10 0,25 0,38
.S..M 0,10 0,25 0,38
.E..M41 0,07 0,23 0,35

L = Черновая обработка; M = Получистовая обработка; H = Тяжелая обработка.

7792 Series • IC12 • Скорости подачи при врезании [дюйм/зуб]

Подача на зуб (Fz) при макс. радиальном углублении 0,354 дюйма (ae)

Геометрия L M H
.S..D 0,004 0,010 0,015
.E..D41 0,003 0,009 0,014
.E..D411 0,003 0,009 0,014
.S..GP 0,004 0,010 0,015
.S..M 0,004 0,010 0,015
.E..M41 0,003 0,009 0,014

L = Черновая обработка; M = Получистовая обработка; H = Тяжелая обработка.

Данные применения нарезания по спирали • Пластины с закругленным краем

Диаметр D (мм) Угол нарезания Шаг отвода D1 (мм) Макс. радиальное углубление при врезании (мм) Отверстие мин. (мм) Отверстие макс. (мм)
32 1,80° 10,6 9,2 42 62
35 1,80° 16,6 9,2 48 68
40 1,40° 21,6 9,2 58 78
42 1,30° 23,6 9,2 62 82
50 0,90° 31,6 9,2 78 98
52 0,80° 33,6 9,2 82 102
63 0,60° 44,6 9,2 104 124
66 0,50° 47,6 9,2 110 130
80 0,50° 61,6 9,2 138 158
100 0,30° 81,6 9,2 178 198
125 0,20° 106,6 9,2 228 248
160 0,20° 141,6 9,2 298 318

Данные применения нарезания по спирали • Пластины с закругленным краем (дюймы)

Диаметр D (дюймы) Угол нарезания Шаг отвода D1 (дюймы) Макс. радиальное углубление при врезании (дюймы) Отверстие мин. (дюймы) Отверстие макс. (дюймы)
1,25 1,85° 0,526 0,362 1,133 1,921
1,50 0,95° 0,770 0,362 2,133 2,921
2,00 0,90° 1,276 0,362 3,133 3,921
2,50 0,60° 1,776 0,362 4,133 4,921
3,00 0,45° 2,276 0,362 5,133 5,921
4,00 0,31° 3,270 0,362 7,133 7,921
5,00 0,24° 4,270 0,362 9,133 9,921
6,00 0,19° 5,270 0,362 11,133 11,921

Данные применения нарезания по спирали • Пластины с прямым краем

Диаметр D (мм) Угол нарезания Шаг отвода D1 (мм) Макс. радиальное углубление при врезании (мм) Отверстие мин. (мм) Отверстие макс. (мм)
32 3,10° 15,6 9,2 42 62
35 2,45° 18,6 9,2 48 68
40 1,80° 23,6 9,2 58 78
42 1,60° 25,6 9,2 62 82
50 1,10° 33,6 9,2 78 98
52 1,10° 35,6 9,2 82 102
63 0,80° 46,6 9,2 104 124
66 0,75° 49,6 9,2 110 130
80 0,55° 63,6 9,2 138 158
100 0,40° 83,6 9,2 178 198
125 0,30° 108,6 9,2 228 248
160 0,25° 143,6 9,2 298 318

Данные применения нарезания по спирали • Пластины с прямым краем (дюймы)

Диаметр D (дюймы) Угол нарезания Шаг отвода D1 (дюймы) Макс. радиальное углубление при врезании (дюймы) Отверстие мин. (дюймы) Отверстие макс. (дюймы)
1,5 3,56° 0,604 0,362 1,133 1,921
1,50 2,22° 0,854 0,362 2,133 2,921
2,00 1,25° 1,354 0,362 3,133 3,921
2,50 0,86° 1,854 0,362 4,133 4,921
3,00 0,66° 2,354 0,362 5,133 5,921
4,00 0,45° 3,354 0,362 7,133 7,921
5,00 0,34° 4,354 0,362 9,133 9,921
6,00 0,27° 5,354 0,362 11,133 11,921

Примечание: Максимальный угол нарезания уменьшается по мере увеличения радиуса при вершине пластины.
