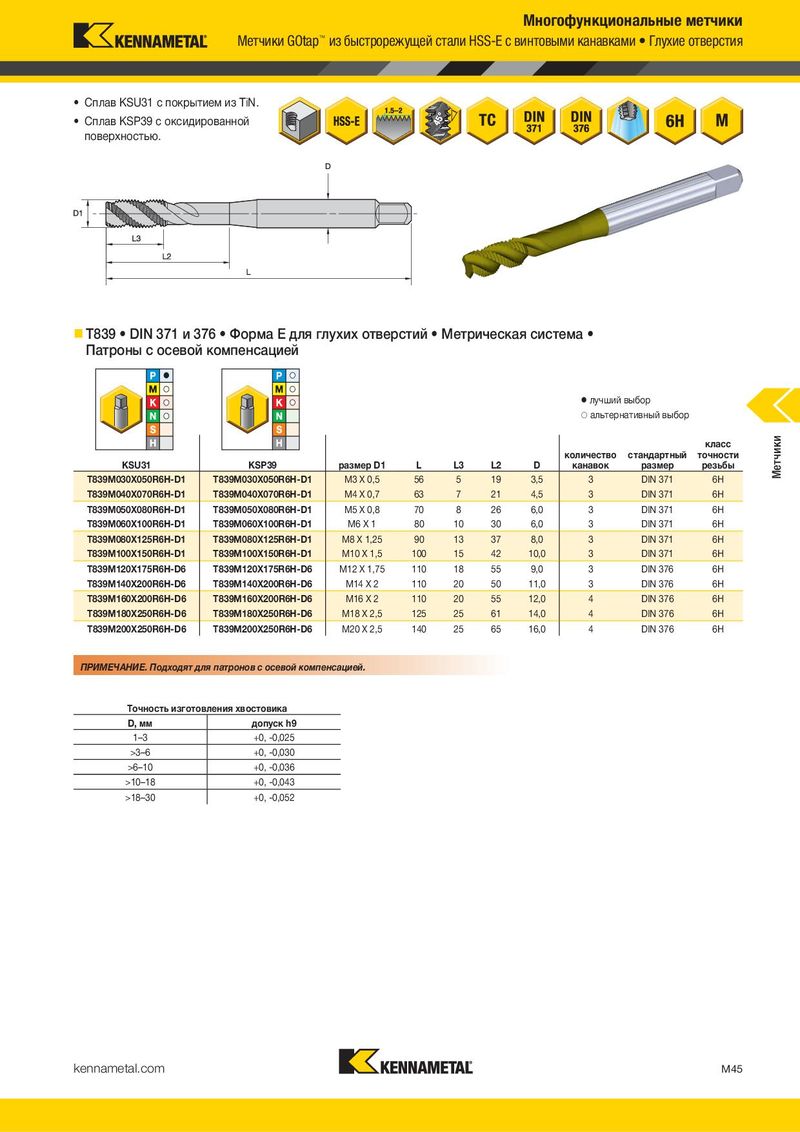

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 701
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
(T838 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система Патроны с осевой компенсацией — продолжение) Сплав KSU31 с покрытием из TiN.
- Сплав KSP39 с оксидированной поверхностью.
лучший выбор альтернативный выбор
класс
количество стандартный точности
| KSU31 | KSP39 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |
| T838M200X250R6H-D6 | T838M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
| T838MF220X150R6H-D4 | T838MF220X150R6H-D4 | M22 X 1,5 | 125 | 18 | 61 | 18,0 | 4 | DIN 374 | 6H |
| T838MF220X200R6H-D4 | T838MF220X200R6H-D4 | M22 X 2 | 140 | 25 | 66 | 18,0 | 4 | DIN 374 | 6H |
| T838M220X250R6H-D6 | T838M220X250R6H-D6 | M22 X 2,5 | 140 | 25 | 66 | 18,0 | 4 | DIN 376 | 6H |
| T838MF240X150R6H-D4 | T838MF240X150R6H-D4 | M24 X 1,5 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| T838MF240X200R6H-D4 | T838MF240X200R6H-D4 | M24 X 2 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| T838M240X300R6H-D6 | T838M240X300R6H-D6 | M24 X 3 | 160 | 30 | 77 | 18,0 | 4 | DIN 376 | T839 • DIN 371 и 376 • Форма E для глухих отверстий • Метрическая система • 6H |
| T838MF270X150R6H-D4 | T838MF270X150R6H-D4 | M27 X 1,5 | 140 | 20 | 65 | 20,0 | 4 | DIN 374 | 6H |
| Патроны с осевой компенсацией | |||||||||
| T838M270X300R6H-D6 | T838M270X300R6H-D6 | M27 X 3 | 160 | 33 | 85 | 20,0 | 4 | DIN 376 | 6H |
| T838MF300X150R6H-D4 | T838MF300X150R6H-D4 | M30 X 1,5 | 150 | 22 | 68 | 20,0 | 4 | DIN 374 | 6H |
| T838MF300X200R6H-D4 | T838MF300X200R6H-D4 | M30 X 2 | 150 | 22 | 68 | 22,0 | 4 | DIN 374 | 6H |
| T838M300X350R6H-D6 | T838M300X350R6H-D6 | M30 X 3,5 | 180 | 35 | 87 | 22,0 | 4 | DIN 376 | лучший выбор 6H |
| T838M330X350R6H-D6 | T838M330X350R6H-D6 | M33 X 3,5 | 180 | 35 | 92 | 25,0 | 4 | DIN 376 | альтернативный выбор 6H |
| T838M360X400R6H-D6 | T838M360X400R6H-D6 | M36 X 4 | 200 | 40 | 110 | 28,0 | 4 | DIN 376 | 6H |
| T838M390X400R6H-D6 | T838M390X400R6H-D6 | M39 X 4 | 200 | 40 | 105 | 32,0 | 4 | DIN 376 | класс 6H |
количество стандартный точности
| T838M420X450R6H-D6 | T838M420X450R6H-D6 | M42 X 4,5 | 200 | 40 | 105 | 32,0 | 5 | DIN 376 | 6H | KSU31 | KSP39 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |||
| T838M450X450R6H-D6 | T838M450X450R6H-D6 | M45 X 5 | 220 | 50 | 110 | 36,0 | 5 | DIN 376 | 6H | T839M030X050R6H-D1 | T839M030X050R6H-D1 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H | ||
| T838M480X500R6H-D6 | T838M480X500R6H-D6 | M48 X 5 | 250 | 50 | 145 | 36,0 | 5 | DIN 376 | 6H | T839M040X070R6H-D1 | T839M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H | ||
| T838M520X500R6H-D6 | T838M520X500R6H-D6 | M52 X 5 | 250 | 50 | 135 | 40,0 | 5 | DIN 376 | 6H | T839M050X080R6H-D1 | T839M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H | ||
| T839M060X100R6H-D1 | T839M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H | ||||||||||||
| ПРИМЕЧАНИЕ. Подходят для патронов с осевой компенсацией. | T839M080X125R6H-D1 | T839M080X125R6H-D1 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H | |||||||||||
| T839M100X150R6H-D1 | T839M100X150R6H-D1 | M10 X 1,5 | 100 | 15 | 42 | 10,0 | 3 | DIN 371 | 6H | ||||||||||||
| T839M120X175R6H-D6 | T839M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H | ||||||||||||
| Точность изготовления хвостовика | T839M140X200R6H-D6 | T839M140X200R6H-D6 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H | |||||||||||
| D, мм | допуск h9 | T839M160X200R6H-D6 | T839M160X200R6H-D6 | M16 X 2 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 6H | ||||||||||
| 1–3 | +0, -0,025 | T839M180X250R6H-D6 | T839M180X250R6H-D6 | M18 X 2,5 | 125 | 25 | 61 | 14,0 | 4 | DIN 376 | 6H | ||||||||||
| >3–6 | +0, -0,030 | T839M200X250R6H-D6 | T839M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
>6–10 +0, -0,036 >10–18 +0, -0,043 ПРИМЕЧАНИЕ. Подходят для патронов с осевой компенсацией. >18–30 +0, -0,052
Точность изготовления хвостовика
| D, мм | допуск h9 |
| 1–3 | +0, -0,025 |
| >3–6 | +0, -0,030 |
| >6–10 | +0, -0,036 |
| >10–18 | +0, -0,043 |
| >18–30 | +0, -0,052 |
| класс | |||||||||
| KSU31 | KSP39 | размер D1 | L | L3 | L2 | D | количество канавок | стандартный размер | точности резьбы |
| T839M030X050R6H-D1 | T839M030X050R6H-D1 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H |
| T839M040X070R6H-D1 | T839M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H |
| T839M050X080R6H-D1 | T839M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H |
| T839M060X100R6H-D1 | T839M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H |
| T839M080X125R6H-D1 | T839M080X125R6H-D1 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H |
| T839M100X150R6H-D1 | T839M100X150R6H-D1 | M10 X 1,5 | 100 | 15 | 42 | 10,0 | 3 | DIN 371 | 6H |
| T839M120X175R6H-D6 | T839M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H |
| T839M140X200R6H-D6 | T839M140X200R6H-D6 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H |
| T839M160X200R6H-D6 | T839M160X200R6H-D6 | M16 X 2 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 6H |
| T839M180X250R6H-D6 | T839M180X250R6H-D6 | M18 X 2,5 | 125 | 25 | 61 | 14,0 | 4 | DIN 376 | 6H |
| T839M200X250R6H-D6 | T839M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
| D, мм | допуск h9 |
| 1–3 | +0,-0,025 |
| >3–6 | +0,-0,030 |
| >6–10 | +0,-0,036 |
| >10–18 | +0,-0,043 |
| >18–30 | +0, -0,052 |
