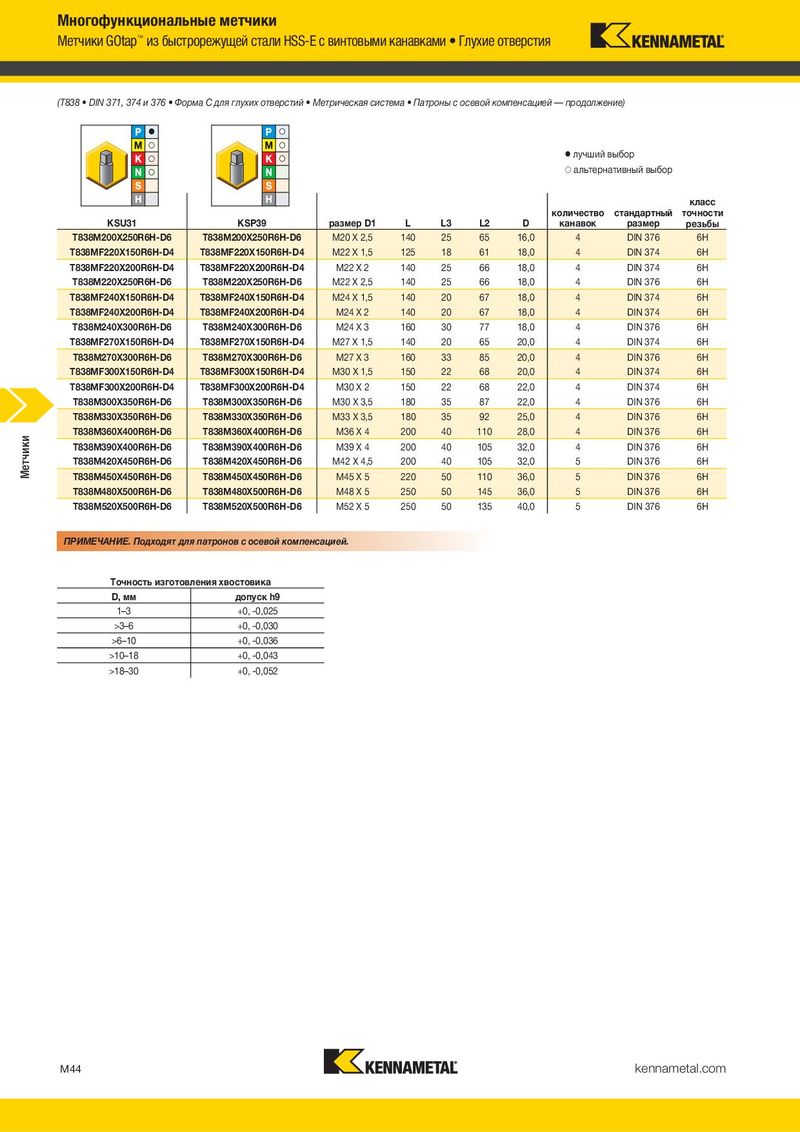

(T838 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система Патроны с осевой компенсацией — продолжение)
лучший выбор альтернативный выбор
класс
количество стандартный точности
| KSU31 | KSP39 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |
| T838M200X250R6H-D6 | T838M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
| T838MF220X150R6H-D4 | T838MF220X150R6H-D4 | M22 X 1,5 | 125 | 18 | 61 | 18,0 | 4 | DIN 374 | 6H |
| T838MF220X200R6H-D4 | T838MF220X200R6H-D4 | M22 X 2 | 140 | 25 | 66 | 18,0 | 4 | DIN 374 | 6H |
| T838M220X250R6H-D6 | T838M220X250R6H-D6 | M22 X 2,5 | 140 | 25 | 66 | 18,0 | 4 | DIN 376 | 6H |
| T838MF240X150R6H-D4 | T838MF240X150R6H-D4 | M24 X 1,5 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
- Сплав KSU31 с покрытием из TiN.
- Сплав KSP39 с оксидированной поверхностью.
| KSU31 | KSP39 | размер D1 | L | L3 | L2 | D | количество канавок �лучший �альтерн | стандартный размер выбор ативный выбор | класс точности резьбы |
| T838M200X250R6H-D6 | T838M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | 65 | 16,0 | 4 | DIN 376 | 6H |
| T838MF220X150R6H-D4 | T838MF220X150R6H-D4 | M22 X 1,5 | 125 | 18 | 61 | 18,0 | 4 | DIN 374 | 6H |
| T838MF220X200R6H-D4 | T838MF220X200R6H-D4 | M22 X 2 | 140 | 25 | 66 | 18,0 | 4 | DIN 374 | 6H |
| T838M220X250R6H-D6 | T838M220X250R6H-D6 | M22 X 2,5 | 140 | 25 | 66 | 18,0 | 4 | DIN 376 | 6H |
| T838MF240X150R6H-D4 | T838MF240X150R6H-D4 | M24 X 1,5 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| T838MF240X200R6H-D4 | T838MF240X200R6H-D4 | M24 X 2 | 140 | 20 | 67 | 18,0 | 4 | DIN 374 | 6H |
| T838M240X300R6H-D6 | T838M240X300R6H-D6 | M24 X 3 | 160 | 30 | 77 | 18,0 | 4 | DIN 376 | 6H |
| T838MF270X150R6H-D4 | T838MF270X150R6H-D4 | M27 X 1,5 | 140 | 20 | 65 | 20,0 | 4 | DIN 374 | 6H |
| T838M270X300R6H-D6 | T838M270X300R6H-D6 | M27 X 3 | 160 | 33 | 85 | 20,0 | 4 | DIN 376 | 6H |
| T838MF300X150R6H-D4 | T838MF300X150R6H-D4 | M30 X 1,5 | 150 | 22 | 68 | 20,0 | 4 | DIN 374 | 6H |
| T838MF300X200R6H-D4 | T838MF300X200R6H-D4 | M30 X 2 | 150 | 22 | 68 | 22,0 | 4 | DIN 374 | 6H |
| T838M300X350R6H-D6 | T838M300X350R6H-D6 | M30 X 3,5 | 180 | 35 | 87 | 22,0 | 4 | DIN 376 | 6H |
| T838M330X350R6H-D6 | T838M330X350R6H-D6 | M33 X 3,5 | 180 | 35 | 92 | 25,0 | 4 | DIN 376 | 6H |
| T838M360X400R6H-D6 | T838M360X400R6H-D6 | M36 X 4 | 200 | 40 | 110 | 28,0 | 4 | DIN 376 | 6H |
| T838M390X400R6H-D6 | T838M390X400R6H-D6 | M39 X 4 | 200 | 40 | 105 | 32,0 | 4 | DIN 376 | 6H |
| T838M420X450R6H-D6 | T838M420X450R6H-D6 | M42 X 4,5 | 200 | 40 | 105 | 32,0 | 5 | DIN 376 | 6H |
| T838M450X450R6H-D6 | T838M450X450R6H-D6 | M45 X 5 | 220 | 50 | 110 | 36,0 | 5 | DIN 376 | 6H |
| T838M480X500R6H-D6 | T838M480X500R6H-D6 | M48 X 5 | 250 | 50 | 145 | 36,0 | 5 | DIN 376 | 6H |
| T838M520X500R6H-D6 | T838M520X500R6H-D6 | M52 X 5 | 250 | 50 | 135 | 40,0 | 5 | DIN 376 | 6H |
| D, мм | допуск h9 |
| 1–3 | +0,-0,025 |
| >3–6 | +0,-0,030 |
| >6–10 | +0,-0,036 |
| >10–18 | +0,-0,043 |
| >18–30 | +0, -0,052 |
