- Сплав KSP32 с покрытием из
- Сплав KSU31 с покрытием из TiN.
TiCN/TiN. Сплав KSP39 с оксидированной
- Сплав KSP39 с оксидированной поверхностью. поверхностью.

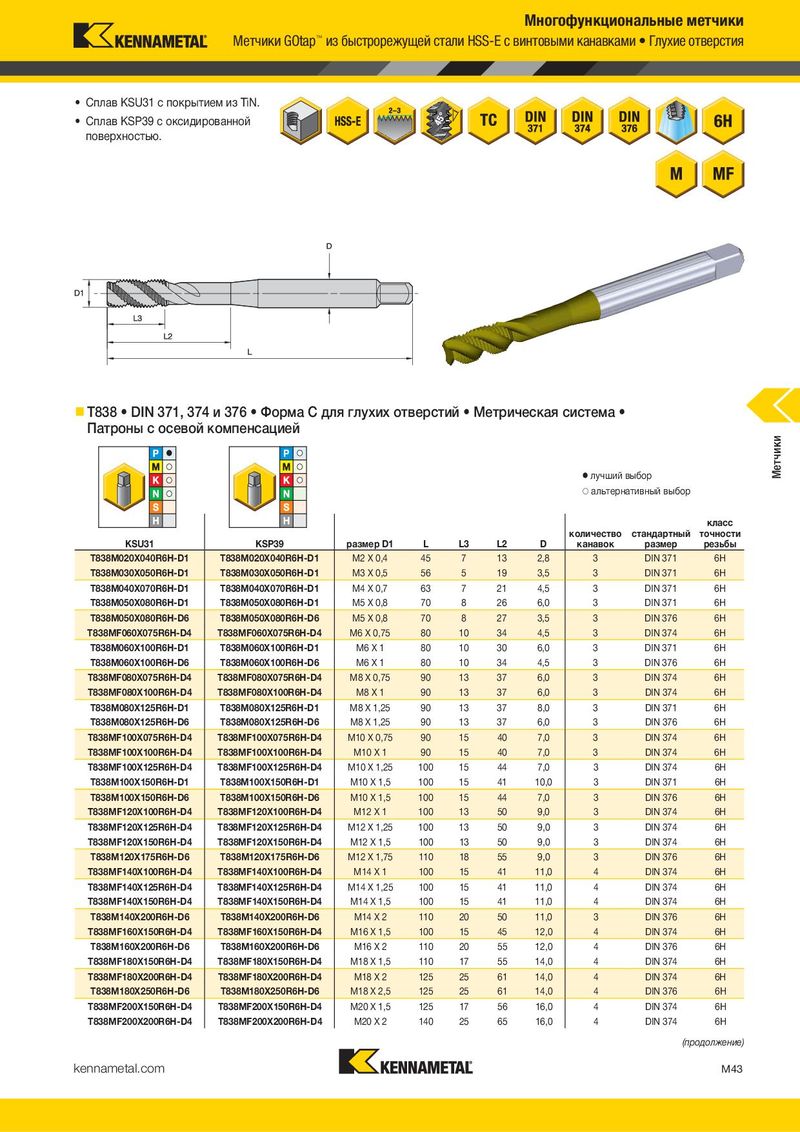

T832 DIN 371, 374 и 376 Форма E для глухих отверстий Метрическая система T838 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система
Жесткие патроны и патроны с синхронизацией Патроны с осевой компенсацией
лучший выбор лучший выбор альтернативный выбор альтернативный выбор
класс класс
количество стандартный точности количество стандартный точности
| KSP32 | KSP39 | размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | KSU31 | KSP39 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |||
| T832M030X050R6H-D1 | T832M030X050R6H-D1 | M3 X 0,5 | 56 | 8 | 18 | 3,5 | 2 | DIN 371 | 6H | T838M020X040R6H-D1 | T838M020X040R6H-D1 | M2 X 0,4 | 45 | 7 | 13 | 2,8 | 3 | DIN 371 | 6H | ||
| T832M040X070R6H-D1 | T832M040X070R6H-D1 | M4 X 0,7 | 63 | 11 | 21 | 4,5 | 3 | DIN 371 | 6H | T838M030X050R6H-D1 | T838M030X050R6H-D1 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H | ||
| T832M050X080R6H-D1 | T832M050X080R6H-D1 | M5 X 0,8 | 70 | 12 | 25 | 6,0 | 3 | DIN 371 | 6H | T838M040X070R6H-D1 | T838M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H | ||
| T832M060X100R6H-D1 | T832M060X100R6H-D1 | M6 X 1 | 80 | 12 | 30 | 6,0 | 3 | DIN 371 | 6H | T838M050X080R6H-D1 | T838M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H | ||
| T832MF080X100R6H-D4 | T832MF080X100R6H-D4 | M8 X 1 | 90 | 15 | 35 | 6,0 | 3 | DIN 374 | 6H | T838M050X080R6H-D6 | T838M050X080R6H-D6 | M5 X 0,8 | 70 | 8 | 27 | 3,5 | 3 | DIN 376 | 6H | ||
| T832M080X125R6H-D1 | T832M080X125R6H-D1 | M8 X 1,25 | 90 | 15 | 35 | 8,0 | 3 | DIN 371 | 6H | T838MF060X075R6H-D4 | T838MF060X075R6H-D4 | M6 X 0,75 | 80 | 10 | 34 | 4,5 | 3 | DIN 374 | 6H | ||
| T832MF100X125R6H-D4 | T832MF100X125R6H-D4 | M10 X 1,25 | 100 | 18 | 39 | 7,0 | 3 | DIN 374 | 6H | T838M060X100R6H-D1 | T838M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H | ||
| T832M100X150R6H-D1 | T832M100X150R6H-D1 | M10 X 1,5 | 100 | 18 | 39 | 10,0 | 3 | DIN 371 | 6H | T838M060X100R6H-D6 | T838M060X100R6H-D6 | M6 X 1 | 80 | 10 | 34 | 4,5 | 3 | DIN 376 | 6H | ||
| T832MF120X150R6H-D4 | T832MF120X150R6H-D4 | M12 X 1,5 | 100 | 21 | 39 | 9,0 | 3 | DIN 374 | 6H | T838MF080X075R6H-D4 | T838MF080X075R6H-D4 | M8 X 0,75 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H | ||
| T832M120X175R6H-D6 | T832M120X175R6H-D6 | M12 X 1,75 | 110 | 21 | 44 | 9,0 | 3 | DIN 376 | 6H | T838MF080X100R6H-D4 | T838MF080X100R6H-D4 | M8 X 1 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H | ||
| T832MF140X150R6H-D4 | T832MF140X150R6H-D4 | M14 X 1,5 | 100 | 21 | 47 | 11,0 | 3 | DIN 374 | 6H | T838M080X125R6H-D1 | T838M080X125R6H-D1 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H | ||
| T832M140X200R6H-D6 | T832M140X200R6H-D6 | M14 X 2 | 110 | 24 | 52 | 11,0 | 3 | DIN 376 | 6H | T838M080X125R6H-D6 | T838M080X125R6H-D6 | M8 X 1,25 | 90 | 13 | 37 | 6,0 | 3 | DIN 376 | 6H | ||
| — | T832M160X200R6H-D6 | M16 X 2 | 110 | 24 | 51 | 12,0 | 3 | DIN 376 | 6H | T838MF100X075R6H-D4 | T838MF100X075R6H-D4 | M10 X 0,75 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H | ||
| T832M180X250R6H-D6 | T832M180X250R6H-D6 | M18 X 2,5 | 125 | 30 | 58 | 14,0 | 4 | DIN 376 | 6H | T838MF100X100R6H-D4 | T838MF100X100R6H-D4 | M10 X 1 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H | ||
| T832M200X250R6H-D6 | T832M200X250R6H-D6 | M20 X 2,5 | 140 | 30 | 64 | 16,0 | 4 | DIN 376 | 6H | T838MF100X125R6H-D4 | T838MF100X125R6H-D4 | M10 X 1,25 | 100 | 15 | 44 | 7,0 | 3 | DIN 374 | 6H | ||
| T838M100X150R6H-D1 | T838M100X150R6H-D1 | M10 X 1,5 | 100 | 15 | 41 | 10,0 | 3 | DIN 371 | 6H | ||||||||||||
| ПРИМЕЧАНИЕ. Рекомендуются для использования в жестких патронах и патронах с синхронизацией. | T838M100X150R6H-D6 | T838M100X150R6H-D6 | M10 X 1,5 | 100 | 15 | 44 | 7,0 | 3 | DIN 376 | 6H | |||||||||||
| T838MF120X100R6H-D4 | T838MF120X100R6H-D4 | M12 X 1 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H | ||||||||||||
| T838MF120X125R6H-D4 | T838MF120X125R6H-D4 | M12 X 1,25 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H | ||||||||||||
| T838MF120X150R6H-D4 | T838MF120X150R6H-D4 | M12 X 1,5 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H | ||||||||||||
| Точность изготовления хвостовика | |||||||||||||||||||||
| D, мм | допуск h9 | T838M120X175R6H-D6 | T838M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H | ||||||||||
| 1–3 | +0, -0,025 | T838MF140X100R6H-D4 | T838MF140X100R6H-D4 | M14 X 1 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H | ||||||||||
| >3–6 | +0, -0,030 | T838MF140X125R6H-D4 | T838MF140X125R6H-D4 | M14 X 1,25 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H | ||||||||||
| >6–10 | +0, -0,036 | T838MF140X150R6H-D4 | T838MF140X150R6H-D4 | M14 X 1,5 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H | ||||||||||
| >10–18 | +0, -0,043 | T838M140X200R6H-D6 | T838M140X200R6H-D6 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H | ||||||||||
| >18–30 | +0, -0,052 | T838MF160X150R6H-D4 | T838MF160X150R6H-D4 | M16 X 1,5 | 100 | 15 | 45 | 12,0 | 4 | DIN 374 | 6H |
| �лучший �альтерн | выбор ативный выбор й | класс | |||||||
| KSU31 | KSP39 | размер D1 | L | L3 | L2 | D | количество канавок | стандартны размер | точности резьбы |
| T838M020X040R6H-D1 | T838M020X040R6H-D1 | M2 X 0,4 | 45 | 7 | 13 | 2,8 | 3 | DIN 371 | 6H |
| T838M030X050R6H-D1 | T838M030X050R6H-D1 | M3 X 0,5 | 56 | 5 | 19 | 3,5 | 3 | DIN 371 | 6H |
| T838M040X070R6H-D1 | T838M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H |
| T838M050X080R6H-D1 | T838M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 26 | 6,0 | 3 | DIN 371 | 6H |
| T838M050X080R6H-D6 | T838M050X080R6H-D6 | M5 X 0,8 | 70 | 8 | 27 | 3,5 | 3 | DIN 376 | 6H |
| T838MF060X075R6H-D4 | T838MF060X075R6H-D4 | M6 X 0,75 | 80 | 10 | 34 | 4,5 | 3 | DIN 374 | 6H |
| T838M060X100R6H-D1 | T838M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H |
| T838M060X100R6H-D6 | T838M060X100R6H-D6 | M6 X 1 | 80 | 10 | 34 | 4,5 | 3 | DIN 376 | 6H |
| T838MF080X075R6H-D4 | T838MF080X075R6H-D4 | M8 X 0,75 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H |
| T838MF080X100R6H-D4 | T838MF080X100R6H-D4 | M8 X 1 | 90 | 13 | 37 | 6,0 | 3 | DIN 374 | 6H |
| T838M080X125R6H-D1 | T838M080X125R6H-D1 | M8 X 1,25 | 90 | 13 | 37 | 8,0 | 3 | DIN 371 | 6H |
| T838M080X125R6H-D6 | T838M080X125R6H-D6 | M8 X 1,25 | 90 | 13 | 37 | 6,0 | 3 | DIN 376 | 6H |
| T838MF100X075R6H-D4 | T838MF100X075R6H-D4 | M10 X 0,75 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H |
| T838MF100X100R6H-D4 | T838MF100X100R6H-D4 | M10 X 1 | 90 | 15 | 40 | 7,0 | 3 | DIN 374 | 6H |
| T838MF100X125R6H-D4 | T838MF100X125R6H-D4 | M10 X 1,25 | 100 | 15 | 44 | 7,0 | 3 | DIN 374 | 6H |
| T838M100X150R6H-D1 | T838M100X150R6H-D1 | M10 X 1,5 | 100 | 15 | 41 | 10,0 | 3 | DIN 371 | 6H |
| T838M100X150R6H-D6 | T838M100X150R6H-D6 | M10 X 1,5 | 100 | 15 | 44 | 7,0 | 3 | DIN 376 | 6H |
| T838MF120X100R6H-D4 | T838MF120X100R6H-D4 | M12 X 1 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
| T838MF120X125R6H-D4 | T838MF120X125R6H-D4 | M12 X 1,25 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
| T838MF120X150R6H-D4 | T838MF120X150R6H-D4 | M12 X 1,5 | 100 | 13 | 50 | 9,0 | 3 | DIN 374 | 6H |
| T838M120X175R6H-D6 | T838M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | 55 | 9,0 | 3 | DIN 376 | 6H |
| T838MF140X100R6H-D4 | T838MF140X100R6H-D4 | M14 X 1 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| T838MF140X125R6H-D4 | T838MF140X125R6H-D4 | M14 X 1,25 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| T838MF140X150R6H-D4 | T838MF140X150R6H-D4 | M14 X 1,5 | 100 | 15 | 41 | 11,0 | 4 | DIN 374 | 6H |
| T838M140X200R6H-D6 | T838M140X200R6H-D6 | M14 X 2 | 110 | 20 | 50 | 11,0 | 3 | DIN 376 | 6H |
| T838MF160X150R6H-D4 | T838MF160X150R6H-D4 | M16 X 1,5 | 100 | 15 | 45 | 12,0 | 4 | DIN 374 | 6H |
| T838M160X200R6H-D6 | T838M160X200R6H-D6 | M16 X 2 | 110 | 20 | 55 | 12,0 | 4 | DIN 376 | 6H |
| T838MF180X150R6H-D4 | T838MF180X150R6H-D4 | M18 X 1,5 | 110 | 17 | 55 | 14,0 | 4 | DIN 374 | 6H |
| T838MF180X200R6H-D4 | T838MF180X200R6H-D4 | M18 X 2 | 125 | 25 | 61 | 14,0 | 4 | DIN 374 | 6H |
| T838M180X250R6H-D6 | T838M180X250R6H-D6 | M18 X 2,5 | 125 | 25 | 61 | 14,0 | 4 | DIN 376 | 6H |
| T838MF200X150R6H-D4 | T838MF200X150R6H-D4 | M20 X 1,5 | 125 | 17 | 56 | 16,0 | 4 | DIN 374 | 6H |
| T838MF200X200R6H-D4 | T838MF200X200R6H-D4 | M20 X 2 | 140 | 25 | 65 | 16,0 | 4 | DIN 374 | 6H |
