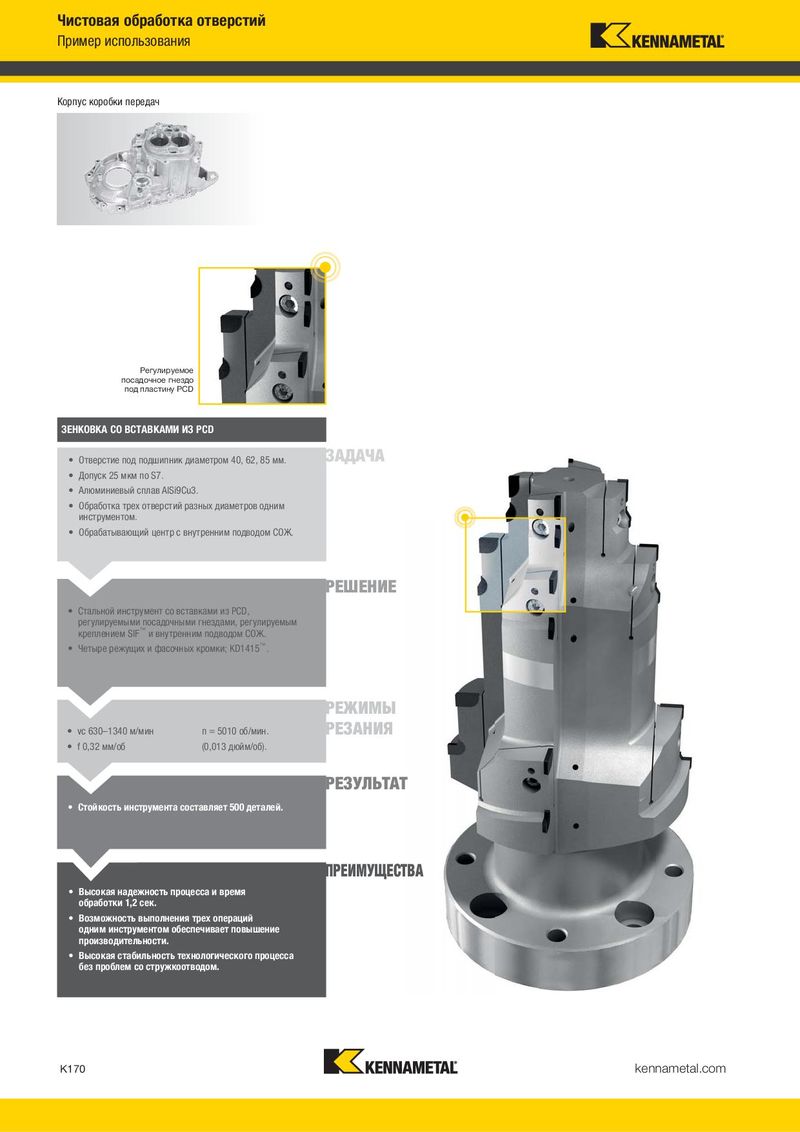

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 596

Корпус коробки передач Корпус коробки передач

Регулируемое посадочное гнездо под пластину PCD

ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD

• Отверстие под подшипник диаметром 40, 62, 85 мм.
• Допуск 25 мкм по S7.
• Алюминиевый сплав AlSi9Cu3.
• Обработка трех отверстий разных диаметров одним инструментом.
• Обрабатывающий центр с внутренним подводом СОЖ.
• Стальной инструмент со вставками из PCD, регулируемыми посадочными гнездами, регулируемым креплением SIF™ и внутренним подводом СОЖ.
• Четыре режущих и фасочных кромки; KD1415™.
• vc 630–1340 м/мин n = 5010 об/мин.
• f 0,32 мм/об (0,013 дюйм/об).
• Стойкость инструмента составляет 500 деталей.
• Высокая надежность процесса и время обработки 1,2 сек.
• Возможность выполнения трех операций одним инструментом обеспечивает повышение производительности.
• Высокая стабильность технологического процесса без проблем со стружкоотводом.

Неравномерный шаг зубьев

ЗАДАЧА СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD

ЗАДАЧА

• Отверстие под подшипник диаметром 130 мм.
• Допуск 25 мкм по S6.
• Алюминиевый сплав AlSi8Cu3.
• Переменная глубина резания в диапазоне 0,5–5 мм.
• Обрабатывающий центр с внутренним подводом СОЖ.

РЕШЕНИЕ

РЕШЕНИЕ

• Стальной инструмент со вставками из PCD, с креплением HSK и внутренним подводом СОЖ.
• Шесть режущих и фасочных кромок определяют позитивную геометрию; KD1415 ™.

РЕЖИМЫ

РЕЗАНИЯ

РЕЖИМЫ

РЕЗУЛЬТАТ РЕЗАНИЯ

• vc 350 м/мин (1148 фут/мин).
• f 0,60 мм/об (0,024 дюйм/об).

РЕЗУЛЬТАТ

ПРЕИМУЩЕСТВА Увеличение стойкости по сравнению с используемым ранее инструментом.

• Шероховатость обработанной поверхности Ra 0,2 мкм.

ПРЕИМУЩЕСТВА

• Надежный технологический процесс.
