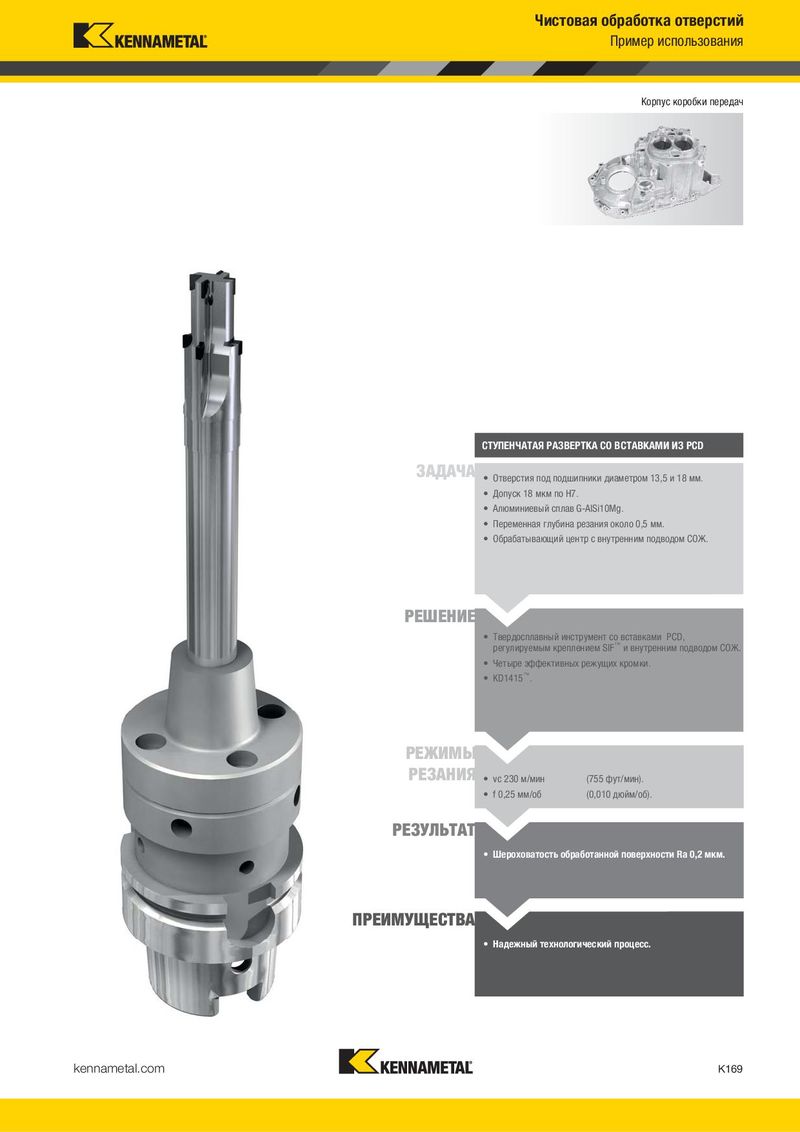

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Рулевая колонка Корпус коробки передач СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD ЗАДАЧА • Отверстия под подшипники диаметром 13,5 и 18 мм. • Обработка отверстий диаметром 17,07; 39,1 и 50,9 мм. ЗАДАЧА • Допуск 18 мкм по H7. • Допуск 21 мкм по N7. • Алюминиевый сплав G-AlSi10Mg. • Алюминиевый сплав G-AlSi10Mg. • Переменная глубина резания около 0,5 мм. • Переменная глубина резания около 2,5 мм. • Обрабатывающий центр с внутренним подводом СОЖ. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ РЕШЕНИЕ • Твердосплавный инструмент со вставками PCD, регулируемым креплением SIF™ и внутренним подводом СОЖ. • Стальной инструмент со вставками из PCD, регулируемым креплением SIF™ и внутренним подводом СОЖ. • Четыре эффективных режущих кромки. • Три режущих и фасочных кромки. • KD1415™. • KD1415™. РЕЖИМЫ РЕЖИМЫ • vc 600 м/мин (1969 фут/мин). РЕЗАНИЯ РЕЗАНИЯ • vc 230 м/мин (755 фут/мин). • f 0,30 мм/об (0,012 дюйм/об). • f 0,25 мм/об (0,010 дюйм/об). РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Шероховатость обработанной поверхности Ra 0,2 мкм. • Стойкость инструмента составляет 2000 метров. ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА • Увеличенные режимы резания обеспечивают • Надежный технологический процесс. повышение производительности. K168 kennametal.com kennametal.com K169
