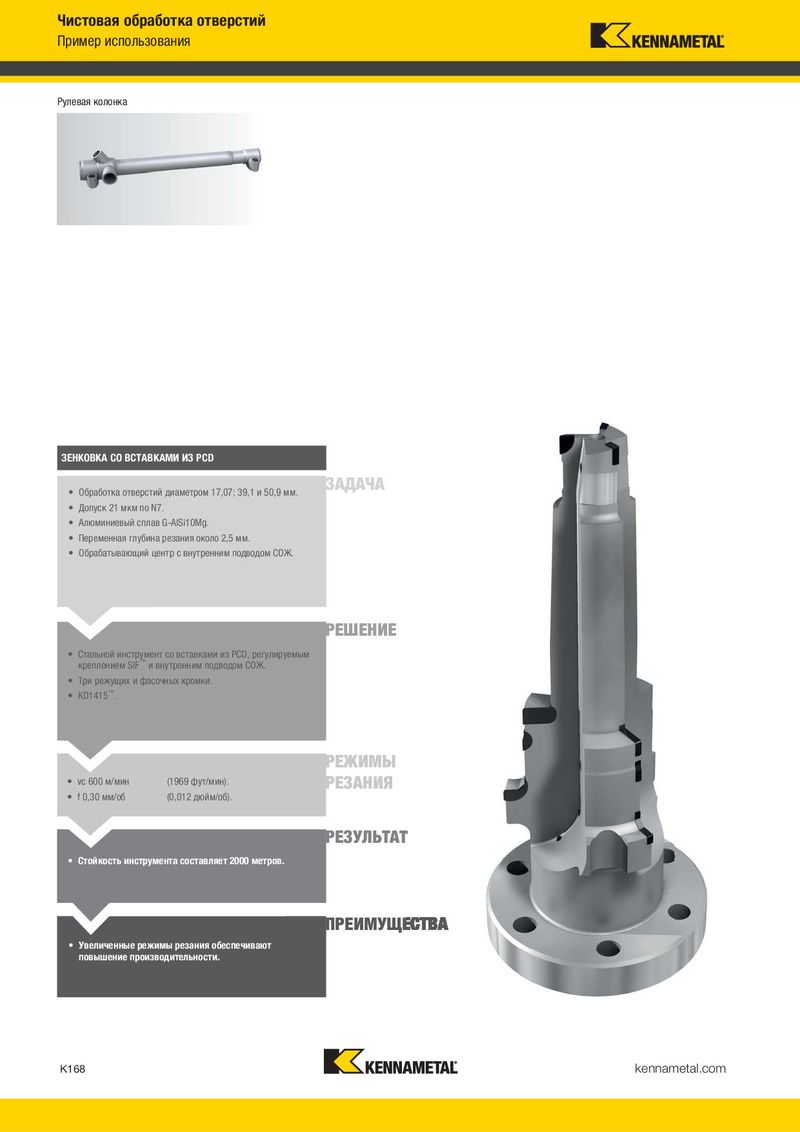

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 594

Рулевая колонка Корпус коробки передач

СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD

ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD ЗАДАЧА

ЗАДАЧА Отверстия под подшипники диаметром 13,5 и 18 мм.

• Обработка отверстий диаметром 17,07; 39,1 и 50,9 мм.
• Допуск 18 мкм по H7.
• Допуск 21 мкм по N7.
• Алюминиевый сплав G-AlSi10Mg.
• Алюминиевый сплав G-AlSi10Mg.
• Переменная глубина резания около 0,5 мм.
• Переменная глубина резания около 2,5 мм.
• Обрабатывающий центр с внутренним подводом СОЖ.
• Обрабатывающий центр с внутренним подводом СОЖ.

РЕШЕНИЕ

РЕШЕНИЕ

• Твердосплавный инструмент со вставками PCD, регулируемым креплением SIF™ и внутренним подводом СОЖ.
• Стальной инструмент со вставками из PCD, регулируемым креплением SIF™ и внутренним подводом СОЖ. Четыре эффективных режущих кромки.
• KD1415™.
• Три режущих и фасочных кромки.
• KD1415™.

РЕЖИМЫ РЕЖИМЫ

РЕЗАНИЯ РЕЗАНИЯ

• vc 600 м/мин (1969 фут/мин).
• vc 230 м/мин (755 фут/мин).
• f 0,30 мм/об (0,012 дюйм/об).
• f 0,25 мм/об (0,010 дюйм/об).

РЕЗУЛЬТАТ РЕЗУЛЬТАТ

• Шероховатость обработанной поверхности Ra 0,2 мкм.
• Стойкость инструмента составляет 2000 метров.

ПРЕИМУЩЕСТВА ПРЕИМУЩЕСТВА

• Увеличенные режимы резания обеспечивают
• Надежный технологический процесс.

повышение производительности.
