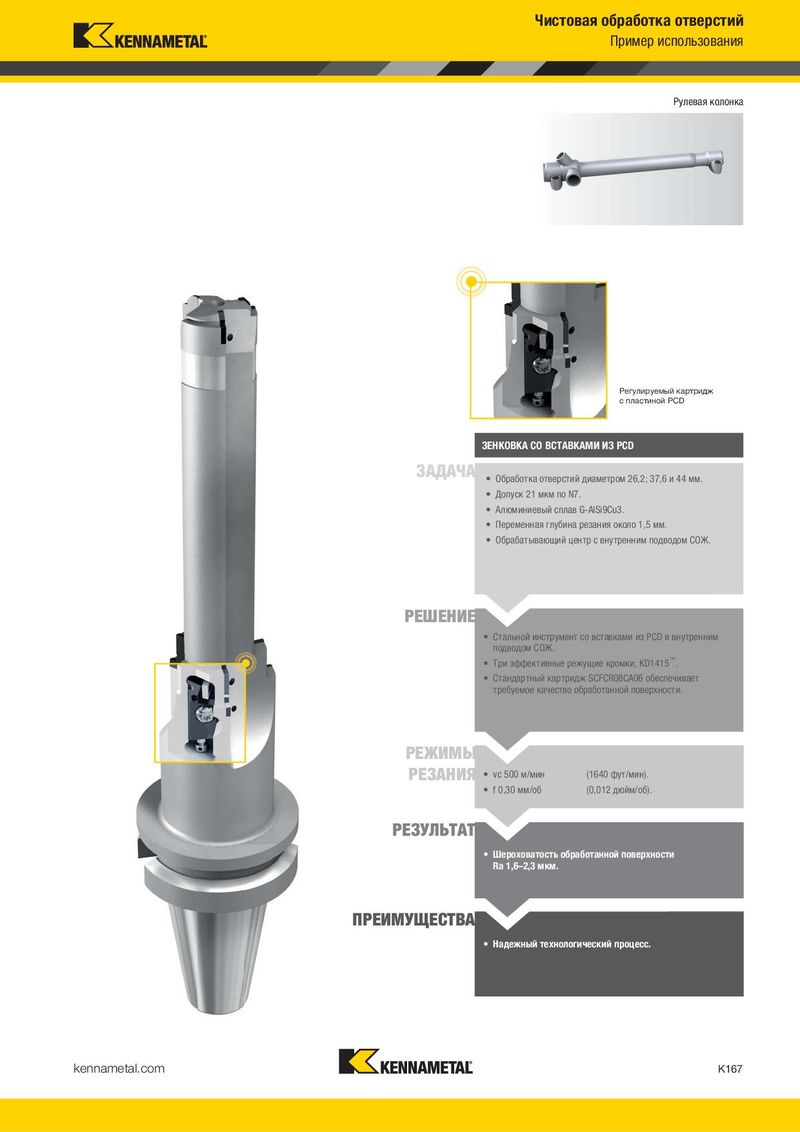

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Шатун Рулевая колонка СИСТЕМА ПРЕЦИЗИОННОГО РАСТАЧИВАНИЯ Регулируемый картридж ROMICRON™ с пластиной PCD • Отверстие под поршневой палец диаметром 16,77 мм. ЗАДАЧА • Отверстие под шатунную шейку диаметром 20,77 мм. ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD • Сталь C70. • Выполнение черновой, получистовой и чистовой ЗАДАЧА • Обработка отверстий диаметром 26,2; 37,6 и 44 мм. обработки одним инструментом. • Допуск 21 мкм по N7. • Алюминиевый сплав G-AlSi9Cu3. • Переменная глубина резания около 1,5 мм. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Стандартная головка HSK63ASVUBB2116M Romicron со специальной расточной оправкой. • CPMT060204LF KC5010™. РЕШЕНИЕ • Стальной инструмент со вставками из PCD и внутренним подводом СОЖ. • Три эффективные режущие кромки; KD1415™. РЕЖИМЫ • Стандартный картридж SCFCR08CA06 обеспечивает требуемое качество обработанной поверхности. • vc 120 м/мин f 0,10 мм/об черновая обработка. РЕЗАНИЯ • vc 120 м/мин f 0,05 мм/об чистовая обработка. РЕЗУЛЬТАТ РЕЖИМЫ • Стойкость инструмента составляет 2500 деталей РЕЗАНИЯ • vc 500 м/мин (1640 фут/мин). • f 0,30 мм/об (0,012 дюйм/об). на режущую кромку пластины. • Шероховатость обработанной поверхности Ra 0,5 мкм. • Отклонение от цилиндричности 3 мкм. РЕЗУЛЬТАТ • Шероховатость обработанной поверхности Ra 1,6–2,3 мкм. ПРЕИМУЩЕСТВА • Комбинированный инструмент обеспечивает повышение производительности. ПРЕИМУЩЕСТВА • Регулировка радиуса с точностью до 1 мкм обеспечивает постоянство результатов с достижением • Надежный технологический процесс. диаметральной точности менее 20 мкм. K166 kennametal.com kennametal.com K167
