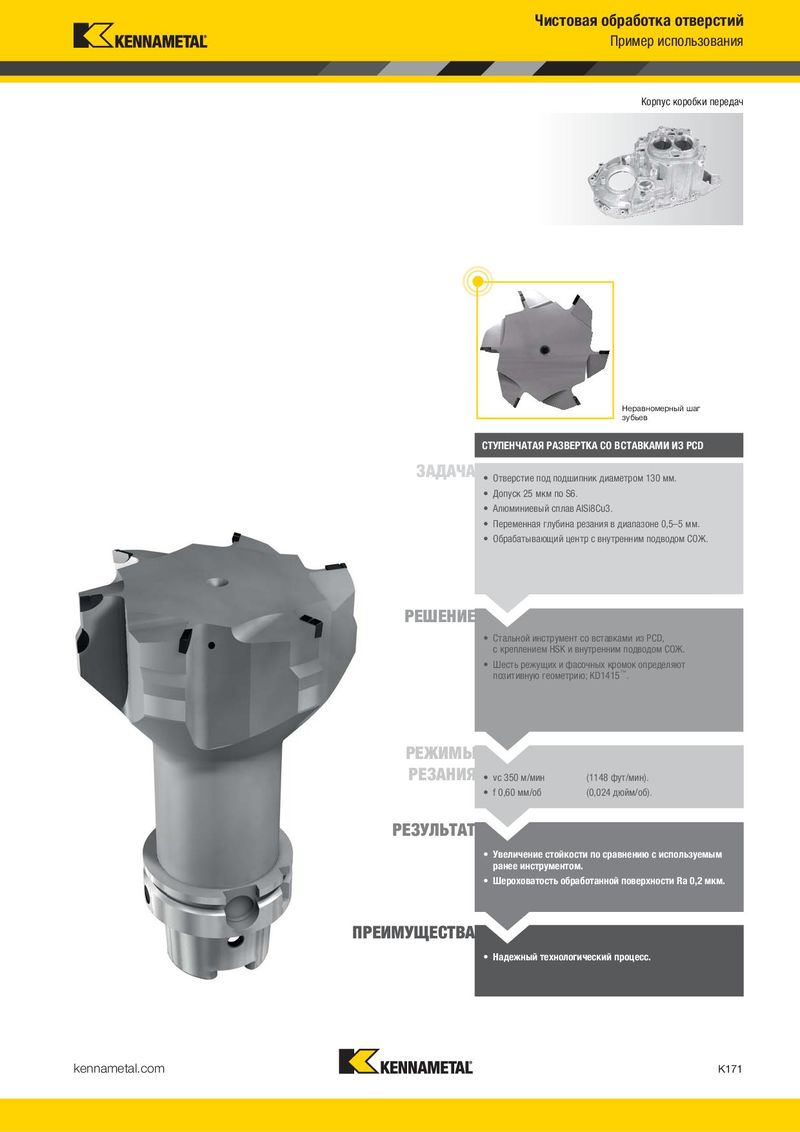

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Корпус коробки передач Корпус коробки передач Регулируемое посадочное гнездо под пластину PCD Неравномерный шаг зубьев ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD • Отверстие под подшипник диаметром 40, 62, 85 мм. ЗАДАЧА • Допуск 25 мкм по S7. ЗАДАЧА • Отверстие под подшипник диаметром 130 мм. • Алюминиевый сплав AlSi9Cu3. • Допуск 25 мкм по S6. • Обработка трех отверстий разных диаметров одним • Алюминиевый сплав AlSi8Cu3. инструментом. • Переменная глубина резания в диапазоне 0,5–5 мм. • Обрабатывающий центр с внутренним подводом СОЖ. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Стальной инструмент со вставками из PCD, регулируемыми посадочными гнездами, регулируемым РЕШЕНИЕ креплением SIF™ и внутренним подводом СОЖ. • Стальной инструмент со вставками из PCD, • Четыре режущих и фасочных кромки; KD1415™. с креплением HSK и внутренним подводом СОЖ. • Шесть режущих и фасочных кромок определяют позитивную геометрию; KD1415™. РЕЖИМЫ • vc 630–1340 м/мин n = 5010 об/мин. РЕЗАНИЯ РЕЖИМЫ • f 0,32 мм/об (0,013 дюйм/об). РЕЗАНИЯ • vc 350 м/мин РЕЗУЛЬТАТ • f 0,60 мм/об (1148 фут/мин). (0,024 дюйм/об). • Стойкость инструмента составляет 500 деталей. РЕЗУЛЬТАТ • Увеличение стойкости по сравнению с используемым ПРЕИМУЩЕСТВА ранее инструментом. • Шероховатость обработанной поверхности Ra 0,2 мкм. • Высокая надежность процесса и время обработки 1,2 сек. • Возможность выполнения трех операций одним инструментом обеспечивает повышение производительности. ПРЕИМУЩЕСТВА • Высокая стабильность технологического процесса • Надежный технологический процесс. без проблем со стружкоотводом. K170 kennametal.com kennametal.com K171
