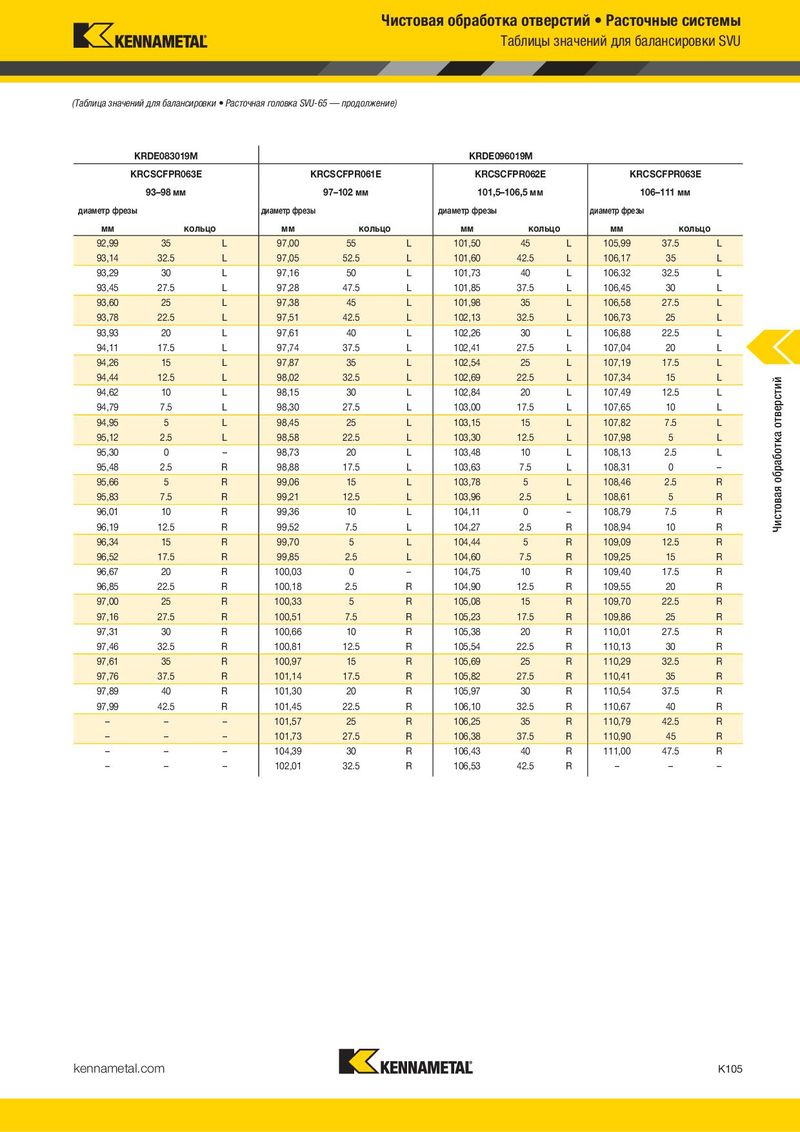

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 531
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
Таблица значений для балансировки • Расточная головка SVU-65
1 1. Система SVU имеет 1 балансировочный лимб . 1 2. Найдите ваш диаметр в таблице внизу и определите значения настройки для кольца 1.
3. Настройте кольцо 1, ориентируясь по отметке на корпусе (одна метка лимба равна 2,5 деления).
(Таблица значений для балансировки • Расточная головка SVU-65 — продолжение)
KRDE083019M KRDE096019M
| KRCSCFPR063E | KRCSCFPR061E | KRCSCFPR062E | KRCSCFPR063E | ||
| 93–98 мм | 97–102 мм | 101,5–106,5 мм | 106–111 мм |
диаметр фрезы диаметр фрезы диаметр фрезы диаметр фрезы
| мм | кольцо | мм | кольцо | мм | кольцо | мм | кольцо | ||||
| 92,99 | 35 | L | 97,00 | 55 | L | 101,50 | 45 | L | 105,99 | 37.5 | L |
| 93,14 | 32.5 | L | 97,05 | 52.5 | L | 101,60 | 42.5 | L | 106,17 | 35 | L |
| 93,29 | 30 | L | 97,16 | 50 | L | 101,73 | 40 | L | 106,32 | 32.5 | L |
| 93,45 | 27.5 | L | 97,28 | 47.5 | L | 101,85 | 37.5 | L | 106,45 | 30 | L |
| 93,60 | 25 | L | 97,38 | 45 | L | 101,98 | 35 | L | 106,58 | 27.5 | L |
| K | KRDE083019M RCSCFPR063E 93–98 мм | K | RCSCFPR061E 97–102 мм | KRDE09 KRCS 101,5– | 6019M CFPR062E 106,5 мм | KR 1 | CSCFPR063 06–111 мм | E | ||
| диаметр фрезы | диаметр фрезы | диаметр фрезы | диаметр фрезы | |||||||
| мм | кольцо | мм | кольцо | мм | кольц | о | мм | кол | ьцо | |
| 92,99 | 35 L | 97,00 | 55 | L | 101,50 | 45 | L | 105,99 | 37.5 | L |
| 93,14 | 32.5 L | 97,05 | 52.5 | L | 101,60 | 42.5 | L | 106,17 | 35 | L |
| 93,29 | 30 L | 97,16 | 50 | L | 101,73 | 40 | L | 106,32 | 32.5 | L |
| 93,45 | 27.5 L | 97,28 | 47.5 | L | 101,85 | 37.5 | L | 106,45 | 30 | L |
| 93,60 | 25 L | 97,38 | 45 | L | 101,98 | 35 | L | 106,58 | 27.5 | L |
| 93,78 | 22.5 L | 97,51 | 42.5 | L | 102,13 | 32.5 | L | 106,73 | 25 | L |
| 93,93 | 20 L | 97,61 | 40 | L | 102,26 | 30 | L | 106,88 | 22.5 | L |
| 94,11 | 17.5 L | 97,74 | 37.5 | L | 102,41 | 27.5 | L | 107,04 | 20 | L |
| 94,26 | 15 L | 97,87 | 35 | L | 102,54 | 25 | L | 107,19 | 17.5 | L |
| 94,44 | 12.5 L | 98,02 | 32.5 | L | 102,69 | 22.5 | L | 107,34 | 15 | L |
| 94,62 | 10 L | 98,15 | 30 | L | 102,84 | 20 | L | 107,49 | 12.5 | L |
| 94,79 | 7.5 L | 98,30 | 27.5 | L | 103,00 | 17.5 | L | 107,65 | 10 | L |
| 94,95 | 5 L | 98,45 | 25 | L | 103,15 | 15 | L | 107,82 | 7.5 | L |
| 95,12 | 2.5 L | 98,58 | 22.5 | L | 103,30 | 12.5 | L | 107,98 | 5 | L |
| 95,30 | 0 – | 98,73 | 20 | L | 103,48 | 10 | L | 108,13 | 2.5 | L |
| 95,48 | 2.5 R | 98,88 | 17.5 | L | 103,63 | 7.5 | L | 108,31 | 0 | – |
| 95,66 | 5 R | 99,06 | 15 | L | 103,78 | 5 | L | 108,46 | 2.5 | R |
| 95,83 | 7.5 R | 99,21 | 12.5 | L | 103,96 | 2.5 | L | 108,61 | 5 | R |
| 96,01 | 10 R | 99,36 | 10 | L | 104,11 | 0 | – | 108,79 | 7.5 | R |
| 96,19 | 12.5 R | 99,52 | 7.5 | L | 104,27 | 2.5 | R | 108,94 | 10 | R |
| 96,34 | 15 R | 99,70 | 5 | L | 104,44 | 5 | R | 109,09 | 12.5 | R |
| 96,52 | 17.5 R | 99,85 | 2.5 | L | 104,60 | 7.5 | R | 109,25 | 15 | R |
| 96,67 | 20 R | 100,03 | 0 | – | 104,75 | 10 | R | 109,40 | 17.5 | R |
| 96,85 | 22.5 R | 100,18 | 2.5 | R | 104,90 | 12.5 | R | 109,55 | 20 | R |
| 97,00 | 25 R | 100,33 | 5 | R | 105,08 | 15 | R | 109,70 | 22.5 | R |
| 97,16 | 27.5 R | 100,51 | 7.5 | R | 105,23 | 17.5 | R | 109,86 | 25 | R |
| 97,31 | 30 R | 100,66 | 10 | R | 105,38 | 20 | R | 110,01 | 27.5 | R |
| 97,46 | 32.5 R | 100,81 | 12.5 | R | 105,54 | 22.5 | R | 110,13 | 30 | R |
| 97,61 | 35 R | 100,97 | 15 | R | 105,69 | 25 | R | 110,29 | 32.5 | R |
| 97,76 | 37.5 R | 101,14 | 17.5 | R | 105,82 | 27.5 | R | 110,41 | 35 | R |
| 97,89 | 40 R | 101,30 | 20 | R | 105,97 | 30 | R | 110,54 | 37.5 | R |
| 97,99 | 42.5 R | 101,45 | 22.5 | R | 106,10 | 32.5 | R | 110,67 | 40 | R |
| – | – – | 101,57 | 25 | R | 106,25 | 35 | R | 110,79 | 42.5 | R |
| – | – – | 101,73 | 27.5 | R | 106,38 | 37.5 | R | 110,90 | 45 | R |
| – | – – | 104,39 | 30 | R | 106,43 | 40 | R | 111,00 | 47.5 | R |
| – | – – | 102,01 | 32.5 | R | 106,53 | 42.5 | R | – | – | – |
