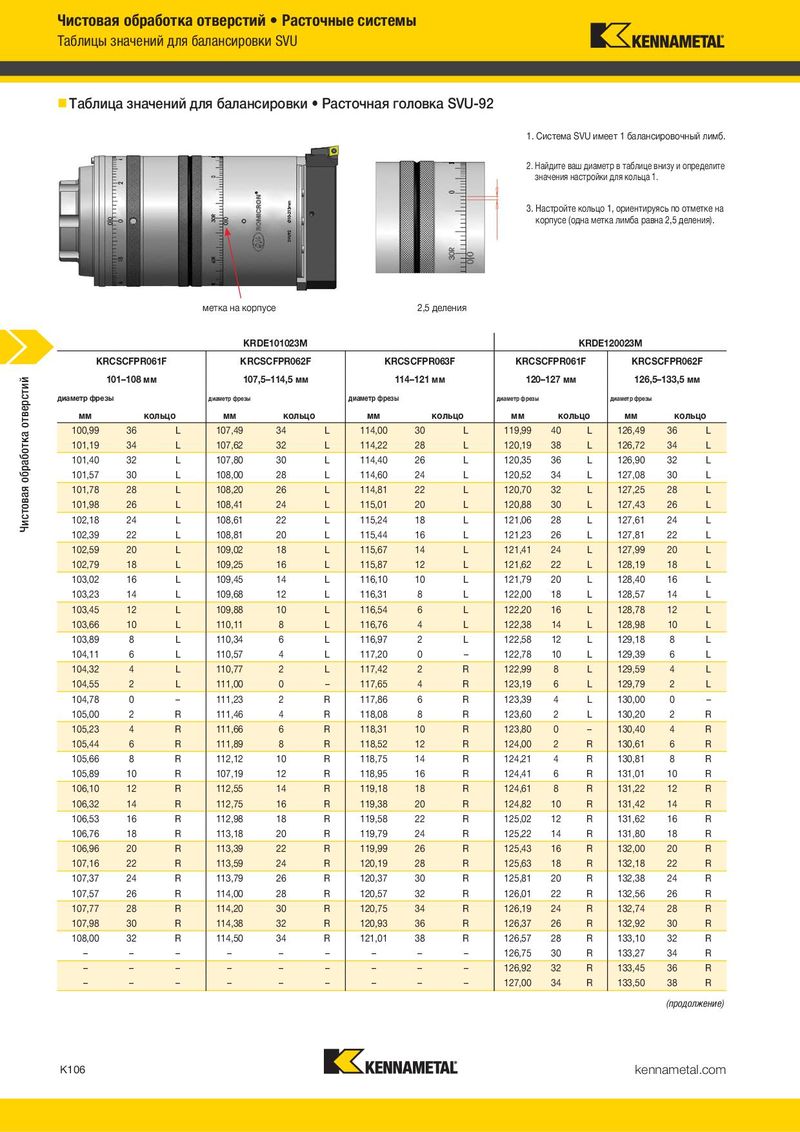

Чистовая обработка отверстий • Расточные системы Таблицы значений для балансировки SVU „ Таблица значений для балансировки • Расточная головка SVU-92 1. Система SVU имеет 1 балансировочный лимб. 2. Найдите ваш диаметр в таблице внизу и определите значения настройки для кольца 1. 3. Настройте кольцо 1, ориентируясь по отметке на корпусе (одна метка лимба равна 2,5 деления). метка на корпусе 2,5 деления KRDE101023M KRDE120023M KRCSCFPR061F KRCSCFPR062F KRCSCFPR063F KRCSCFPR061F KRCSCFPR062F Чистовая обработка отверстий 101–108 мм 107,5–114,5 мм 114–121 мм 120–127 мм 126,5–133,5 мм диаметр фрезы диаметр фрезы диаметр фрезы диаметр фрезы диаметр фрезы мм кольцо мм кольцо мм кольцо мм кольцо мм кольцо 100,99 36 L 107,49 34 L 114,00 30 L 119,99 40 L 126,49 36 L 101,19 34 L 107,62 32 L 114,22 28 L 120,19 38 L 126,72 34 L 101,40 32 L 107,80 30 L 114,40 26 L 120,35 36 L 126,90 32 L 101,57 30 L 108,00 28 L 114,60 24 L 120,52 34 L 127,08 30 L 101,78 28 L 108,20 26 L 114,81 22 L 120,70 32 L 127,25 28 L 101,98 26 L 108,41 24 L 115,01 20 L 120,88 30 L 127,43 26 L 102,18 24 L 108,61 22 L 115,24 18 L 121,06 28 L 127,61 24 L 102,39 22 L 108,81 20 L 115,44 16 L 121,23 26 L 127,81 22 L 102,59 20 L 109,02 18 L 115,67 14 L 121,41 24 L 127,99 20 L 102,79 18 L 109,25 16 L 115,87 12 L 121,62 22 L 128,19 18 L 103,02 16 L 109,45 14 L 116,10 10 L 121,79 20 L 128,40 16 L 103,23 14 L 109,68 12 L 116,31 8 L 122,00 18 L 128,57 14 L 103,45 12 L 109,88 10 L 116,54 6 L 122,20 16 L 128,78 12 L 103,66 10 L 110,11 8 L 116,76 4 L 122,38 14 L 128,98 10 L 103,89 8 L 110,34 6 L 116,97 2 L 122,58 12 L 129,18 8 L 104,11 6 L 110,57 4 L 117,20 0 – 122,78 10 L 129,39 6 L 104,32 4 L 110,77 2 L 117,42 2 R 122,99 8 L 129,59 4 L 104,55 2 L 111,00 0 – 117,65 4 R 123,19 6 L 129,79 2 L 104,78 0 – 111,23 2 R 117,86 6 R 123,39 4 L 130,00 0 – 105,00 2 R 111,46 4 R 118,08 8 R 123,60 2 L 130,20 2 R 105,23 4 R 111,66 6 R 118,31 10 R 123,80 0 – 130,40 4 R 105,44 6 R 111,89 8 R 118,52 12 R 124,00 2 R 130,61 6 R 105,66 8 R 112,12 10 R 118,75 14 R 124,21 4 R 130,81 8 R 105,89 10 R 107,19 12 R 118,95 16 R 124,41 6 R 131,01 10 R 106,10 12 R 112,55 14 R 119,18 18 R 124,61 8 R 131,22 12 R 106,32 14 R 112,75 16 R 119,38 20 R 124,82 10 R 131,42 14 R 106,53 16 R 112,98 18 R 119,58 22 R 125,02 12 R 131,62 16 R 106,76 18 R 113,18 20 R 119,79 24 R 125,22 14 R 131,80 18 R 106,96 20 R 113,39 22 R 119,99 26 R 125,43 16 R 132,00 20 R 107,16 22 R 113,59 24 R 120,19 28 R 125,63 18 R 132,18 22 R 107,37 24 R 113,79 26 R 120,37 30 R 125,81 20 R 132,38 24 R 107,57 26 R 114,00 28 R 120,57 32 R 126,01 22 R 132,56 26 R 107,77 28 R 114,20 30 R 120,75 34 R 126,19 24 R 132,74 28 R 107,98 30 R 114,38 32 R 120,93 36 R 126,37 26 R 132,92 30 R 108,00 32 R 114,50 34 R 121,01 38 R 126,57 28 R 133,10 32 R – – – – – – – – – 126,75 30 R 133,27 34 R – – – – – – – – – 126,92 32 R 133,45 36 R – – – – – – – – – 127,00 34 R 133,50 38 R (продолжение) K106 kennametal.com
