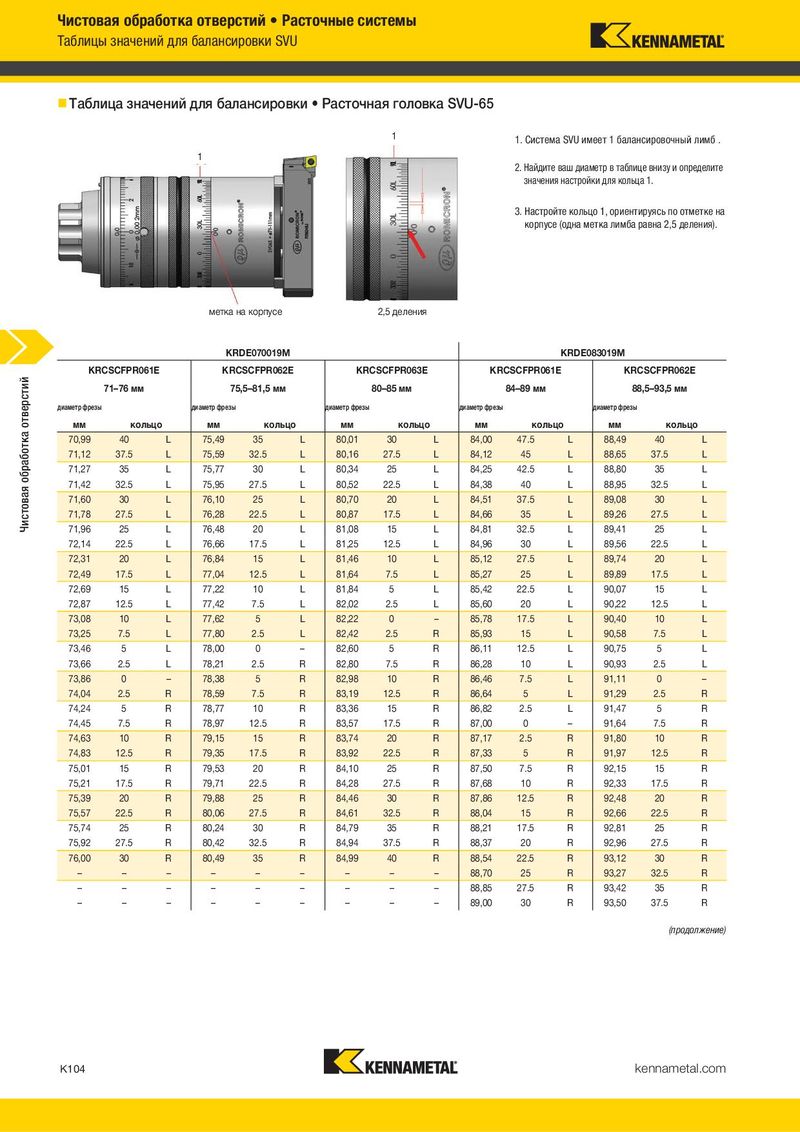

Таблица значений для балансировки • Расточная головка SVU-65 (Таблица значений для балансировки • Расточная головка SVU-65 — продолжение) 1 1. Система SVU имеет 1 балансировочный лимб .
| 1 | | KRDE083019M | | | | KRDE096019M | |
| 2. Найдите ваш диаметр в таблице внизу и определите | | | | | | |
| | KRCSCFPR063E | | KRCSCFPR061E | | KRCSCFPR062E | KRCSCFPR063E |
| значения настройки для кольца 1. | | | | | | |
| | | 93–98 мм | | 97–102 мм | 101,5–106,5 мм | 106–111 мм |
| 3. Настройте кольцо 1, ориентируясь по отметке на | диаметр фрезы | диаметр фрезы | диаметр фрезы | диаметр фрезы |
| корпусе (одна метка лимба равна 2,5 деления). | | | | |
| мм | | кольцо | мм | | кольцо | мм | кольцо | | мм | | кольцо |
| 92,99 | 35 | L | 97,00 | 55 | L | 101,50 | 45 | L | 105,99 | 37.5 | L |
| 93,14 | 32.5 | L | 97,05 | 52.5 | L | 101,60 | 42.5 | L | 106,17 | 35 | L |
| 93,29 | 30 | L | 97,16 | 50 | L | 101,73 | 40 | L | 106,32 | 32.5 | L |
| 93,45 | 27.5 | L | 97,28 | 47.5 | L | 101,85 | 37.5 | L | 106,45 | 30 | L |
| 93,60 | 25 | L | 97,38 | 45 | L | 101,98 | 35 | L | 106,58 | 27.5 | L |
| 2,5 деления метка на корпусе | | | | | | | | | | | |
| 93,78 | 22.5 | L | 97,51 | 42.5 | L | 102,13 | 32.5 | L | 106,73 | 25 | L |
| 93,93 | 20 | L | 97,61 | 40 | L | 102,26 | 30 | L | 106,88 | 22.5 | L |
| 94,11 | 17.5 | L | 97,74 | 37.5 | L | 102,41 | 27.5 | L | 107,04 | 20 | L |
| KRDE083019M KRDE070019M | | | | | | | | | | | |
| 94,26 | 15 | L | 97,87 | 35 | L | 102,54 | 25 | L | 107,19 | 17.5 | L |
KRCSCFPR061E KRCSCFPR062E KRCSCFPR063E KRCSCFPR061E KRCSCFPR062E
| 71–76 мм | | | | 75,5–81,5 мм | | | 80–85 мм | | | | 84–89 мм | | | 88,5–93,5 мм | |
| диаметр фрезы | | | | диаметр фрезы | | | диаметр фрезы | | | | диаметр фрезы | | | диаметр фрезы | | |
| мм | | кольцо | | мм | | кольцо | мм | | кольцо | | мм | | кольцо | мм | | кольцо |
| 70,99 | | 40 | L | 75,49 | 35 | L | 80,01 | | 30 | L | 84,00 | 47.5 | L | 88,49 | 40 | L |
| 71,12 | 37.5 | | L | 75,59 | 32.5 | L | 80,16 | 27.5 | | L | 84,12 | 45 | L | 88,65 | 37.5 | L |
| 71,27 | | 35 | L | 75,77 | 30 | L | 80,34 | | 25 | L | 84,25 | 42.5 | L | 88,80 | 35 | L |
| 71,42 | 32.5 | | L | 75,95 | 27.5 | L | 80,52 | 22.5 | | L | 84,38 | 40 | L | 88,95 | 32.5 | L |
| 71,60 | | 30 | L | 76,10 | 25 | L | 80,70 | | 20 | L | 84,51 | 37.5 | L | 89,08 | 30 | L |
| 71,78 | 27.5 | | L | 76,28 | 22.5 | L | 80,87 | 17.5 | | L | 84,66 | 35 | L | 89,26 | 27.5 | L |
| 71,96 | | 25 | L | 76,48 | 20 | L | 81,08 | | 15 | L | 84,81 | 32.5 | L | 89,41 | 25 | L |
| 72,14 | 22.5 | | L | 76,66 | 17.5 | L | 81,25 | 12.5 | | L | 84,96 | 30 | L | 89,56 | 22.5 | L |
| 72,31 | | 20 | L | 76,84 | 15 | L | 81,46 | | 10 | L | 85,12 | 27.5 | L | 89,74 | 20 | L |
| 72,49 | 17.5 | | L | 77,04 | 12.5 | L | 81,64 | 7.5 | | L | 85,27 | 25 | L | 89,89 | 17.5 | L |
| 72,69 | | 15 | L | 77,22 | 10 | L | 81,84 | | 5 | L | 85,42 | 22.5 | L | 90,07 | 15 | L |
| 72,87 | 12.5 | | L | 77,42 | 7.5 | L | 82,02 | 2.5 | | L | 85,60 | 20 | L | 90,22 | 12.5 | L |
| 73,08 | | 10 | L | 77,62 | | 5 L | 82,22 | | 0 | – | 85,78 | 17.5 | L | 90,40 | 10 | L |
| 73,25 | 7.5 | | L | 77,80 | 2.5 | L | 82,42 | 2.5 | | R | 85,93 | 15 | L | 90,58 | 7.5 | L |
| 73,46 | | 5 | L | 78,00 | | 0 – | 82,60 | | 5 | R | 86,11 | 12.5 | L | 90,75 | | 5 L |
| 73,66 | 2.5 | | L | 78,21 | 2.5 | R | 82,80 | 7.5 | | R | 86,28 | 10 | L | 90,93 | 2.5 | L |
| 73,86 | | 0 | – | 78,38 | | 5 R | 82,98 | | 10 | R | 86,46 | 7.5 | L | 91,11 | | 0 – |
| 74,04 | 2.5 | | R | 78,59 | 7.5 | R | 83,19 | 12.5 | | R | 86,64 | | 5 L | 91,29 | 2.5 | R |
| 94,44 | 12.5 | L | 98,02 | 32.5 | L | 102,69 | 22.5 | L | 107,34 | 15 | L |
| 94,62 | 10 | L | 98,15 | 30 | L | 102,84 | 20 | L | 107,49 | 12.5 | L |
| 94,79 | 7.5 | L | 98,30 | 27.5 | L | 103,00 | 17.5 | L | 107,65 | 10 | L |
| 94,95 | 5 | L | 98,45 | 25 | L | 103,15 | 15 | L | 107,82 | 7.5 | L |
| 95,12 | 2.5 | L | 98,58 | 22.5 | L | 103,30 | 12.5 | L | 107,98 | 5 | L |
| 95,30 | 0 | – | 98,73 | 20 | L | 103,48 | 10 | L | 108,13 | 2.5 | L |
| 95,48 | 2.5 | R | 98,88 | 17.5 | L | 103,63 | 7.5 | L | 108,31 | 0 | – |
| 95,66 | 5 | R | 99,06 | 15 | L | 103,78 | 5 | L | 108,46 | 2.5 | R |
| 95,83 | 7.5 | R | 99,21 | 12.5 | L | 103,96 | 2.5 | L | 108,61 | 5 | R |
| 96,01 | 10 | R | 99,36 | 10 | L | 104,11 | 0 | – | 108,79 | 7.5 | R |
| 96,19 | 12.5 | R | 99,52 | 7.5 | L | 104,27 | 2.5 | R | 108,94 | 10 | R |
| 96,34 | 15 | R | 99,70 | 5 | L | 104,44 | 5 | R | 109,09 | 12.5 | R |
| 96,52 | 17.5 | R | 99,85 | 2.5 | L | 104,60 | 7.5 | R | 109,25 | 15 | R |
| 96,67 | 20 | R | 100,03 | 0 | – | 104,75 | 10 | R | 109,40 | 17.5 | R |
| 96,85 | 22.5 | R | 100,18 | 2.5 | R | 104,90 | 12.5 | R | 109,55 | 20 | R |
| 97,00 | 25 | R | 100,33 | 5 | R | 105,08 | 15 | R | 109,70 | 22.5 | R |
| 97,16 | 27.5 | R | 100,51 | 7.5 | R | 105,23 | 17.5 | R | 109,86 | 25 | R |
| 97,31 | 30 | R | 100,66 | 10 | R | 105,38 | 20 | R | 110,01 | 27.5 | R |
| 97,46 | 32.5 | R | 100,81 | 12.5 | R | 105,54 | 22.5 | R | 110,13 | 30 | R |
| 97,61 | 35 | R | 100,97 | 15 | R | 105,69 | 25 | R | 110,29 | 32.5 | R |
| 97,76 | 37.5 | R | 101,14 | 17.5 | R | 105,82 | 27.5 | R | 110,41 | 35 | R |
| 97,89 | 40 | R | 101,30 | 20 | R | 105,97 | 30 | R | 110,54 | 37.5 | R |
| KRC | SCFPR06 71–76 мм | 1E | KR KRC 75 | DE070019 SCFPR06 ,5–81,5 мм | M 2E | KR | CSCFPR06 80–85 мм | 3E | KR | CSCFPR06 84–89 мм | KRDE 1E | 083019M KR 8 | CSCFPR062E 8,5–93,5 мм |
| диаметр фрезы | | | диаметр фрезы | | | диаметр фрезы | | | диаметр фрезы | | | диаметр фрезы | |
| мм | коль | цо | мм | кол | ьцо | мм | коль | цо | мм | коль | цо | мм | кольцо |
| 70,99 | 40 | L | 75,49 | 35 | L | 80,01 | 30 | L | 84,00 | 47.5 | L | 88,49 | 40 L |
| 71,12 | 37.5 | L | 75,59 | 32.5 | L | 80,16 | 27.5 | L | 84,12 | 45 | L | 88,65 | 37.5 L |
| 71,27 | 35 | L | 75,77 | 30 | L | 80,34 | 25 | L | 84,25 | 42.5 | L | 88,80 | 35 L |
| 71,42 | 32.5 | L | 75,95 | 27.5 | L | 80,52 | 22.5 | L | 84,38 | 40 | L | 88,95 | 32.5 L |
| 71,60 | 30 | L | 76,10 | 25 | L | 80,70 | 20 | L | 84,51 | 37.5 | L | 89,08 | 30 L |
| 71,78 | 27.5 | L | 76,28 | 22.5 | L | 80,87 | 17.5 | L | 84,66 | 35 | L | 89,26 | 27.5 L |
| 71,96 | 25 | L | 76,48 | 20 | L | 81,08 | 15 | L | 84,81 | 32.5 | L | 89,41 | 25 L |
| 72,14 | 22.5 | L | 76,66 | 17.5 | L | 81,25 | 12.5 | L | 84,96 | 30 | L | 89,56 | 22.5 L |
| 72,31 | 20 | L | 76,84 | 15 | L | 81,46 | 10 | L | 85,12 | 27.5 | L | 89,74 | 20 L |
| 72,49 | 17.5 | L | 77,04 | 12.5 | L | 81,64 | 7.5 | L | 85,27 | 25 | L | 89,89 | 17.5 L |
| 72,69 | 15 | L | 77,22 | 10 | L | 81,84 | 5 | L | 85,42 | 22.5 | L | 90,07 | 15 L |
| 72,87 | 12.5 | L | 77,42 | 7.5 | L | 82,02 | 2.5 | L | 85,60 | 20 | L | 90,22 | 12.5 L |
| 73,08 | 10 | L | 77,62 | 5 | L | 82,22 | 0 | – | 85,78 | 17.5 | L | 90,40 | 10 L |
| 73,25 | 7.5 | L | 77,80 | 2.5 | L | 82,42 | 2.5 | R | 85,93 | 15 | L | 90,58 | 7.5 L |
| 73,46 | 5 | L | 78,00 | 0 | – | 82,60 | 5 | R | 86,11 | 12.5 | L | 90,75 | 5 L |
| 73,66 | 2.5 | L | 78,21 | 2.5 | R | 82,80 | 7.5 | R | 86,28 | 10 | L | 90,93 | 2.5 L |
| 73,86 | 0 | – | 78,38 | 5 | R | 82,98 | 10 | R | 86,46 | 7.5 | L | 91,11 | 0 – |
| 74,04 | 2.5 | R | 78,59 | 7.5 | R | 83,19 | 12.5 | R | 86,64 | 5 | L | 91,29 | 2.5 R |
| 74,24 | 5 | R | 78,77 | 10 | R | 83,36 | 15 | R | 86,82 | 2.5 | L | 91,47 | 5 R |
| 74,45 | 7.5 | R | 78,97 | 12.5 | R | 83,57 | 17.5 | R | 87,00 | 0 | – | 91,64 | 7.5 R |
| 74,63 | 10 | R | 79,15 | 15 | R | 83,74 | 20 | R | 87,17 | 2.5 | R | 91,80 | 10 R |
| 74,83 | 12.5 | R | 79,35 | 17.5 | R | 83,92 | 22.5 | R | 87,33 | 5 | R | 91,97 | 12.5 R |
| 75,01 | 15 | R | 79,53 | 20 | R | 84,10 | 25 | R | 87,50 | 7.5 | R | 92,15 | 15 R |
| 75,21 | 17.5 | R | 79,71 | 22.5 | R | 84,28 | 27.5 | R | 87,68 | 10 | R | 92,33 | 17.5 R |
| 75,39 | 20 | R | 79,88 | 25 | R | 84,46 | 30 | R | 87,86 | 12.5 | R | 92,48 | 20 R |
| 75,57 | 22.5 | R | 80,06 | 27.5 | R | 84,61 | 32.5 | R | 88,04 | 15 | R | 92,66 | 22.5 R |
| 75,74 | 25 | R | 80,24 | 30 | R | 84,79 | 35 | R | 88,21 | 17.5 | R | 92,81 | 25 R |
| 75,92 | 27.5 | R | 80,42 | 32.5 | R | 84,94 | 37.5 | R | 88,37 | 20 | R | 92,96 | 27.5 R |
| 76,00 | 30 | R | 80,49 | 35 | R | 84,99 | 40 | R | 88,54 | 22.5 | R | 93,12 | 30 R |
| – | – | – | – | – | – | – | – | – | 88,70 | 25 | R | 93,27 | 32.5 R |
| – | – | – | – | – | – | – | – | – | 88,85 | 27.5 | R | 93,42 | 35 R |
| – | – | – | – | – | – | – | – | – | 89,00 | 30 | R | 93,50 | 37.5 R |
